REV BW 2000 PS Bedienungsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für REV BW 2000 PS
Inhaltszusammenfassung für REV BW 2000 PS
- Seite 1 Westfalia Bedienungsanleitung Nr. 105343...
- Seite 2 Montage und Bedienung BW 2000 PS...
-
Seite 3: Inhaltsverzeichnis
Inhalt: Leistungsmerkmale.......3-5 Funktion.......... Zeit und Helligkeit......Reichweitenregelung...... Betriebsartenschalter...... Erfassungsbereich......Montage........5-8 Montageort........Befestigung und Anschluß....Schaltungsbeispiele......Einstellungen.......9-13 Ausrichtung........Begrenzung........Einschaltdauer......Schalten vom Boden aus....Helligkeitsregelung....... Betriebsarten........ Hinweise und Tips......Technische Daten......14 Fehlersuche......15-16 Garantie.........16... -
Seite 4: Leistungsmerkmale

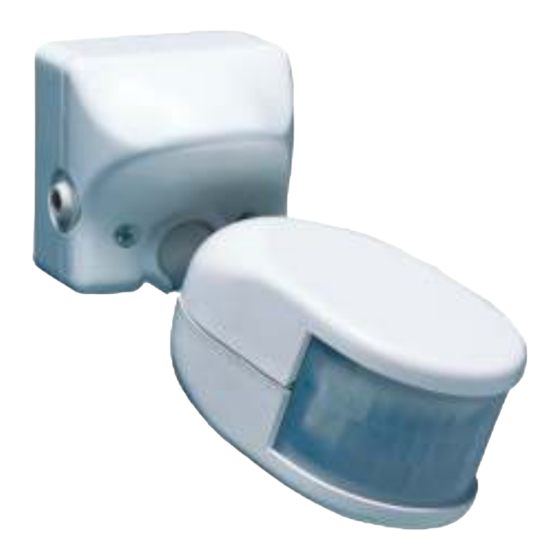

BW 2000 PS Bewegungsmelder Vielen Dank für Ihr Vertrauen in ein REV Produkt. Mit dem Kauf Ihres BW 2000 haben Sie ein Gerät der neuesten Generation mit digitaler Präzision und Hochleistungsoptik erworben. Ihren BW 2000 können Sie mit dem Betriebsartenschalter individuell nach Ihren Anforderungen einstellen. Ein weiterer Vorteil ist die Dauerlichteinstellung vom “Boden”... -
Seite 5: Reichweitenregelung
Umgebungstemperaturen sind diese Signale aus der gleichen Entfernung zu schwach, um eine Schaltung auszulösen. Diesen physikalischen Nachteil herkömmlicher Geräte gleicht der REV BW 2000 durch seine Empf Mikroprozessortechnik aus. In Abhängigkeit von der Temperatur wird die Verstärkung des Signals verändert. Somit wird bei unterschiedlichen °C... -
Seite 6: Erfassungsbereich
(siehe Kapitel: Begrenzung). Montage Der REV BW 2000 muß fest z.B. an einer Wand Montageort m o n t i e r t w e r d e n . B e w e g u n g e n / E r - schütterungen des Gerätes wirken genauso wie... -
Seite 7: Befestigung Und Anschluß
0° - 110° grundstücke, Straßen oder ähnliches erfaßt werden, können Sie den Erfassungsbereich 0° - 110° mittels des REV Abblendsystems an beiden Seiten des Erfassungsbereichs stufenlos einschränken. Das Ausblenden einzelner Linsensegmente im mittleren Bereich ist mit diesem System nicht möglich (siehe Kapitel: Begrenzung). - Seite 8 Die Zuleitung kann von hinten, von links oder von rechts in das Bewegungsmeldergehäuse eingeführt werden. Auf korrekten Sitz der Dichtungen ist Wert zu legen. Die Zuleitung muß entsprechend der Skizze abisoliert werden. Der Bewegungsmelder ist, wie nachfolgend beschrieben, anzuschließen: Neutralleiter (N) auf blaue Ader der Klemme, Verbraucher (Phase für zu schaltendes Gerät) auf weiße Ader der Klemme, Phase (L) auf braune Ader der Klemme.
-
Seite 9: Schaltungsbeispiele
Schaltungsbeispiele Anwendung 1 Dem Bewegungsmelder ist ein Ausschalter vorgeschaltet. Wird der Aus- Ausschalter einmal “Ein” geschaltet, schalter BW 1 ist der BW nach 40sec. im normalen B e t r i e b s m o d u s . B e i d i e s e r weiß... -
Seite 10: Einstellungen
Die Einstellung des Erfassungs- Einstellungen bereiches erfolgt grundsätzlich durch entsprechende Ausrichtung des Ausrichtung Bewegungsmelderkopfes. Diese ist durch das Kugelgelenk sehr einfach. Die vertikale Drehung des Kopfteiles bewirkt eine Reichweitenänderung. Bereits sehr kleine Korrekturen in der Einstellung bewirken große Ände- rungen in der Reichweite (siehe Beispiele). -
Seite 11: Begrenzung
Wärmequelle bzw. des Objektes (zwischen 2 und 4 sec.). Die digitale Steuerung des REV Bewe- gungsmelders garantiert ein Höchstmaß a n G e n a u i g k e i t . D i e g e w ä h l t e n Schaltzeiten werden immer eingehalten. -
Seite 12: Schalten Vom Boden Aus
Wenn Sie den BW 2000 wie in Anwen- Schalten vom dung 1 im Punkt “Schaltungsbeispiele” an- Boden aus schließen, können Sie mit dem Aus- schalter mehrere Betriebsarten vom Boden aus einstellen. 1. Dauer-Aus: Den Schalter in Aus- Stellung bringen. Der BW ist dann abgeschaltet. -
Seite 13: Betriebsarten
An der Unterseite des Gerätes können die Betriebsarten verschiedenen Betriebsarten eingestellt werden. Je nach Betriebsart reagiert der BW 2000 unterschiedlich auf erfaßte Be- wegungen. A. Normaler Betriebsmodus: Bewegungs- IP44 melder schaltet erst bei Unterschreiten der eingestellten Helligkeit nach Blende Erkennen einer Bewegung. Zeit und Helligkeit müssen entsprechend ein- gestellt werden. -
Seite 14: Hinweise Und Tips
Hinweise und Tips Für einen Funktionstest stellen Sie den Wahlschalter auf Modus C und beide Abblendregler auf 0°. Der BW reagiert dann auf Bewegungen mit einer kurzen Einschaltung von 4sec. Nach jeder Schaltung wird eine kurze Reaktivierungszeit (ca 1 sec) benötigt, in der das Gerät keine Bewegung registriert. -
Seite 15: Technische Daten
Technische Daten Nennspannung: 250 V~, 50Hz Nennleistung: 2500 W Halogenlampen 230 V~ 1000 VA Schaltstrom (max.): 10 A, 2500 W, ohmsche Last 7,5 A 1725VA, induktive Last Eigenverbrauch: ca. 1,5 W Erfassungswinkel: 220° Reichweite: 16m, temperaturstabilisiert Sensoren: 2 Passiv-Infrarot Sensoren Linsentyp: Fresnellstruktur Fernerfassungsbereich:... -
Seite 16: Fehlersuche
Fehlersuche BW 2000 schaltet nicht ein: Maßnahme: Handschalter oder Sicherung aus Einschalten Abblendregler beide auf 110° Abblendregler korrekt einstellen Regler in Richtung hell drehen Ansprechhelligkeit dunkel gestellt Zuleitung prüfen und reparieren Zuleitung unterbrochen Bereich korrigieren, im Erfassungs- Erfassungsraum nicht richtig bereich probegehen, evtl. -
Seite 17: Garantie
Sie weitere Fragen haben. Oder senden Sie uns eine Email unter ritter@rev.de Garantie Der REV BW 2000 durchläuft während der Fertigung mehrere, nach neuesten Techniken aufgebaute Prüfstationen. Sollte dennoch ein Mangel auftreten, leistet REV im nachfolgenden Umfang Gewähr: 1.
