- Seite 1 TECHCONNECT TC3 HDMITP2 OWNERS MANUAL www.visionaudiovisual.com/techconnect/tc3_hdmitp2 TC3_HDMITP2_manual_en.doc...
-
Seite 2: Declaration Of Conformity
WARNING: TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT EXPOSE THIS APPLIANCE TO RAIN OR MOISTURE. All products are designed and imported into the EU by ‘Vision’ who is wholly owned by ‘Azlan Logistics Ltd.’, Registered in England Nr. 04625566 at Lion House, 4 Pioneer Business Park, Clifton Moor, York, YO30 4GH. -
Seite 3: Place Of Installation
WARNING SIGNS If you detect an abnormal smell or smoke, turn this product off immediately and unplug the power cord. Contact your reseller or Vision. PACKAGING Save all packing material. It is essential for shipping in the event the unit ever needs repair. -
Seite 4: Front And Rear Panels

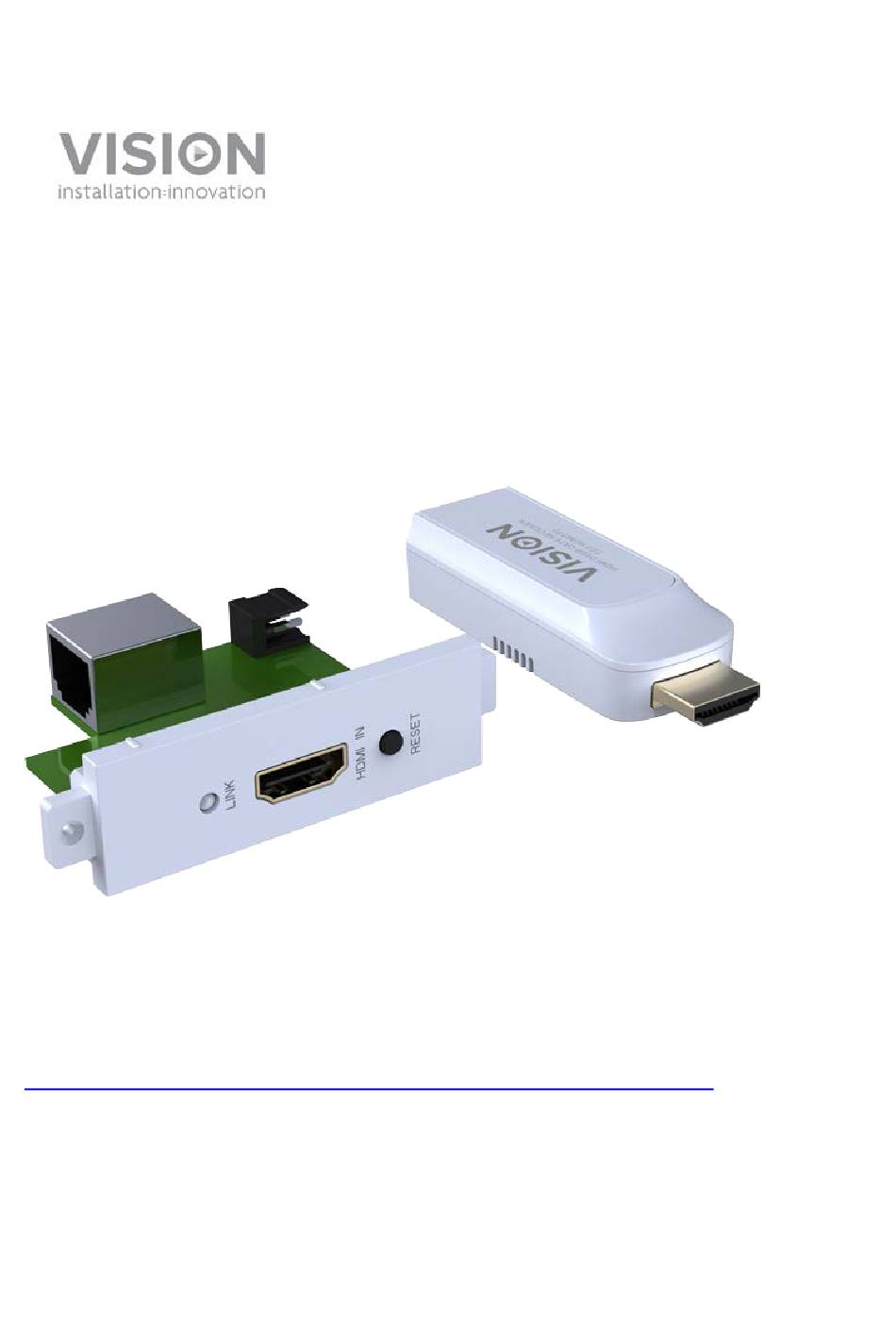

FRONT AND REAR PANELS Transmitter – clips into Techconnect faceplate 5V 2A DC Power Input EDID Reset Button HDMI Input HDMI Output (via RJ45) Link LED Shows that Tx is connected to Rx Receiver – positioned at display device EQ Button HDMI Input (via RJ45) 5V 0.8A DC Power Input HDMI Output... - Seite 5 AUTO EQ This product does not compress, so if image is poor or there is no image press LENGTH button on receiver. Press button repeatedly until image is clear. PRESS ONCE OR TWICE – the device will automatically select the best gain level PRESS MORE THAN TWICE –...
-
Seite 6: Specifications
1.8 m / 5.9 ft. Transformer dimensions: 66 x 43 x 32mm / 2.6" x 1.7" x 1.3" ACCESSORIES INCLUDED: WARRANTY: Lifetime return-to-base 2 years onsite (UK only) COMPLIANCES: RoHS, WEEE, CE/ EMC, and FCC compliant. ORDER PART CODE: TC3 HDMITP2 [SAP:4274132] SPARE POWER SUPPLY UNIT (PSU): TC2 P5V2A [SAP:2940996] TC3_HDMITP2_manual_en.doc... - Seite 7 Some Vision products are very technical and require troubleshooting all elements of the installation as it may not be the Vision product at fault. Because of this the manufacturer may refuse to replace the item if an adequate description is not provided.
- Seite 8 TECHCONNECT TC3 HDMITP2 BEDIENUNGSANLEITUNG www.visionaudiovisual.com/techconnect/tc3_hdmitp2 TC3_HDMITP2_manual_de...
-
Seite 9: Konformitätserklärung
WARNUNG: UM EINEN BRAND ODER EINEN STROMSCHLAG ZU VERMEIDEN, SETZEN SIE DAS GERÄT NIEMALS REGEN ODER FEUCHTIGKEIT AUS. Alle Produkte werden von Vision entwickelt und in die EU importiert. Vision ist eine 100%-ige Tochter der Azlan Logistics Ltd., eingetragen in England unter Nr. 04625566 mit Geschäftssitz Lion House, 4 Pioneer Business Park, Clifton Moor, York, YO30 4GH. -
Seite 10: Ursprungserklärung
URSPRUNGSERKLÄRUNG Alle Vision-Produkte werden in der Volksrepublik China (VR China) hergestellt. AUFSTELLORT Unter folgenden Bedingungen sollte das Produkt nicht verwendet werden: • An feuchten oder nassen Orten • An Orten mit direkter Sonneneinstrahlung oder in unmittelbarer Nähe von Heizquellen • An extrem kalten Orten •... -
Seite 11: Frontplatte Und Rückwand
FRONTPLATTE UND RÜCKWAND Sender – wird in die Techconnect-Frontplatte geklickt 5V 2A DC Netzeingang EDID- Resettaste HDMI-Eingang HDMI-Ausgang (über LINK-LED RJ45) Zeigt an, dass Sender und Empfänger verbunden sind Empfänger – wird am Anzeigegerät positioniert EQ-Taste HDMI-Eingang (über RJ45) 5 V 0,8 A Gleichstromeingang HDMI-Ausgang Über Mikro-USB (direkt in das Anzeigegerät) - Seite 12 AUTO-EQ Dieses Produkt komprimiert nicht. Bei schlechter Bildqualität die LENGTH-Taste am Empfänger drücken. Die Taste wiederholt drücken, bis ein scharfes Bild angezeigt wird. EIN- ODER ZWEIMAL DRÜCKEN – das Gerät sucht automatisch die beste Verstärkungsstufe MEHR ALS ZWEIMAL DRÜCKEN – das Gerät schaltet in den manuellen Auswahlmodus. Es sind 10 verschiedene Stufen verfügbar.
-
Seite 13: Technische Daten
Gleichstromkabel: 1,8 m Abmessungen Transformator: 66 x 43 x 32 mm ENTHALTENES ZUBEHÖR: GARANTIE: Lebenslange Rücksendung ins Werk 2 Jahre vor Ort (nur Großbritannien) KONFORM MIT: RoHS, WEEE, CE/EMC und FCC. TEILEBESTELLNUMMER: TC3 HDMITP2 [SAP:4274132] ERSATZNETZTEIL: TC2 P5V2A [SAP: 2940996] TC3_HDMITP2_manual_de... -
Seite 14: Lebenslange Garantie Für Rücksendung Ins Werk
Einige Produkte von Vision sind technisch äußerst kompliziert, weshalb eine Fehlersuche an allen Elementen der Anlage erforderlich ist, da die Fehlerursache möglicherweise nicht im Produkt von Vision liegt. Aus diesem Grund kann der Hersteller den Austausch eines Teils verweigern, wenn keine angemessene Beschreibung beigefügt wird. - Seite 15 TECHCONNECT TC3 HDMITP2 BRUGERMANUAL www.visionaudiovisual.com/techconnect/tc3_hdmitp2 TC3_HDMITP2_manual_dk...
- Seite 16 DETTE APPARAT IKKE UDSÆTTES FOR REGN ELLER FUGT. Alle produkter er designet og importeret ind i EU af ‘Vision’ som fuldt ud ejes af ‘Azlan Logistics Ltd.’, registreret i England nr. 04625566 i Lion House Pioneer Business Park Clifton Moor York YO30 4GH, Storbritannien WEEE-registrering: GD0046SY OPRINDELSESERKLÆRING...
- Seite 17 PÅ ELLER I NÆRHEDEN AF DETTE PRODUKT! ADVARSELSTEGN Hvis du opfatter en underlig lugt eller røg, skal du med samme slukke for produktet og koble strømmen fra. Kontakt din genforhandler eller Vision. EMBALLAGE Gem al emballage. Dette er nødvendigt, hvis enheden skal forsendes i forbindelse med reparationer.
- Seite 18 FOR- OG BAGPANELER Sender – kan klippes ind på Techconnect-frontpladen 5V 2A DC Strømindgang EDID- nulstillingsknap HDMI-indgang HDMI-udgang (via Link-lampe RJ45) Viser, at Tx er forbundet til Rx Modtager – placeret på skærmenheden EQ-knap HDMI-indgang (via RJ45) 5 V 0,8 A DC-strømindgang HDMI-udgang Via Micro USB (direkte ind i skærmenhed)
- Seite 19 AUTOMATISK EQ Dette produkt komprimerer ikke, så hvis billedet er dårligt, eller hvis der ikke er noget billede, skal du trykke på knappen LENGTH på modtageren. Tryk på knappen flere gange, indtil billedet er tydeligt. TRYK EN ELLER TO GANGE – enheden vælger automatisk det bedste forstærkningsniveau TRYK MERE END TO GANGE –...
-
Seite 20: Tekniske Oplysninger
Storbritannien/EU/USA/Australien. Jævnstrømskablets længde: 1,8 m Transformerens mål: 66 x 43 x 32 mm MEDFØLGENDE TILBEHØR: GARANTI: Livslang returret til forhandler 2 års garanti på stedet (kun Storbritannien) OVERHOLDELSER: RoHS-, WEEE-, CE/ EMC- og FCC-kompatibel. BESTILLINGSKODE TIL RESERVEDELE: TC3 HDMITP2 [SAP:4274132] EKSTRA STRØMFORSYNINGSENHED (PSU): TC2 P5V2A [SAP:2940996] TC3_HDMITP2_manual_dk... - Seite 21 Visse Vision-produkter er meget tekniske og kræver fejlfinding af alle elementer i installationen, da det muligvis ikke er en fejl i Vision-produktet. På baggrund af dette kan producenten nægte at ombytte enheden, hvis der ikke er angivet en tilstrækkelig beskrivelse.
- Seite 22 TECHCONNECT TC3 HDMITP2 MANUAL DEL PROPIETARIO www.visionaudiovisual.com/techconnect/tc3_hdmitp2 TC3_HDMITP2_manual_es...
-
Seite 23: Declaración De Conformidad
Siempre que proceda, los productos de Vision disponen de certificación y cumplen con la normativa local vigente, de acuerdo con el estándar de certificación CB. Vision se compromete a asegurarse de que todos sus productos cumplan con los estándares de certificación adecuados para su venta en la UE y otros países participantes. -
Seite 24: Lugar De Instalación
DECLARACIÓN DE ORIGEN Todos los productos de Vision se fabrican en la República Popular China (RPC). LUGAR DE INSTALACIÓN Evite instalar este producto bajo las siguientes condiciones: • Lugares húmedos. • Lugares expuestos a la luz directa del sol o situados cerca de fuentes de calor. - Seite 25 PANELES DELANTERO Y TRASERO Transmisor: se fija a la placa frontal Techconnect 5 V 2 A CC Entrada de corriente Botón de restablecimient o de EDID Entrada HDMI Salida HDMI (a través LED de conexión de RJ45) Indica que el transmisor está...
- Seite 26 ECUALIZADOR AUTOMÁTICO Este producto no ofrece capacidades de compresión, por lo que si la imagen es deficiente o no hay ninguna imagen, pulse el botón LENGTH (LONGITUD) en el receptor. Pulse el botón varias veces hasta que la imagen sea nítida. PULSANDO UNA O DOS VECES: el dispositivo seleccionará...
-
Seite 27: Especificaciones
GARANTÍA: Reparación en punto de servicio durante toda la vida útil del producto. 2 años de reparaciones «in situ» (solo en el Reino Unido). CONFORMIDAD NORMATIVA: RoHS, WEEE, CE/ EMC y FCC. CÓDIGO DE PARTE PARA PEDIDOS: TC3 HDMITP2 [SAP:4274132] FUENTE DE ALIMENTACIÓN DE REPUESTO: TC2 P5V2A [SAP:2940996]... - Seite 28 Vision hace todo lo posible por enviar los artículos de sustitución en un plazo de 5 días hábiles. No obstante, esto no siempre resulta factible, en cuyo caso se enviarán tan pronto como sea materialmente posible.
- Seite 29 TECHCONNECT TC3 HDMITP2 GUIDE DE L’UTILISATEUR www.visionaudiovisual.com/techconnect/tc3_hdmitp2 TC3_HDMITP2_manual_fr...
-
Seite 30: Déclaration De Conformité
ÉLECTRIQUE, N’EXPOSEZ JAMAIS CET APPAREIL À LA PLUIE OU À L’HUMIDITÉ. Tous les produits sont conçus et importés au sein de l’UE par « Vision », une entreprise intégralement détenue par Azlan Logistics Ltd, société enregistrée en Angleterre sous le numéro 04625566 et sise à... -
Seite 31: Emplacement D'installation
DÉCLARATION D’ORIGINE Tous les produits Vision sont fabriqués en République populaire de Chine (PRC). EMPLACEMENT D’INSTALLATION Évitez d’installer ce produit dans un endroit : • mouillé ou humide • directement exposé aux rayons du soleil ou proche d’appareils de chauffage •... -
Seite 32: Panneaux Avant Et Arrière
PANNEAUX AVANT ET ARRIÈRE Émetteur – s’enfiche dans la dalle Techconnect CC 5 V / 2 A Entrée alimentation Bouton de réinitialisation EDID Entrée HDMI Sortie HDMI (via RJ45) DEL témoin de liaison « LINK » Indique si l’émetteur est connecté au récepteur Récepteur –... - Seite 33 ÉGALISATION AUTOMATIQUE Ce produit n’effectuant aucune compression, appuyez en cas d’image dégradée ou absente sur le bouton du récepteur marqué « LENGTH ». Appuyez plusieurs fois jusqu’à obtention d’une image nette. EN APPUYANT UNE OU DEUX FOIS – l’appareil sélectionnera automatiquement le niveau de gain optimal EN APPUYANT PLUS DE DEUX FOIS –...
-
Seite 34: Caractéristiques Techniques
GARANTIE : Garantie retour atelier à vie 2 ans sur site (Royaume-Uni uniquement) CONFORMITÉ : Compatible RoHS, DEEE, CE/ EMC et FCC. RÉFÉRENCE DE COMMANDE : TC3 HDMITP2 [SAP:4274132] ALIMENTATION ÉLECTRIQUE DE SECOURS : TC2 P5V2A [SAP : 2940996] TC3_HDMITP2_manual_fr... - Seite 35 La responsabilité de Vision est limitée au coût du remplacement de l’unité défectueuse sous garantie, à l’exception des cas de mort ou de blessure (EU85/374/CEE). Si le produit est en fin de vie (FDV), Vision effectuera un remboursement en lieu et place du remplacement. ...
- Seite 36 TC3 HDMITP2 TECHCONNECT MANUALE DI ISTRUZIONI www.visionaudiovisual.com/techconnect/tc3_hdmitp2 TC3_HDMITP2_manual_it...
-
Seite 37: Dichiarazione Di Conformità
DICHIARAZIONE DI CONFORMITÀ Laddove necessario, i prodotti Vision sono certificati e conformi a tutti i regolamenti locali noti relativi allo standard di "certificazione CB". Vision si impegna a garantire la completa conformità di tutti i prodotti con tutti gli standard di certificazione applicabili per la vendita nell'Unione Europea e in altri paesi aderenti. -
Seite 38: Luogo Di Installazione
DICHIARAZIONE DI ORIGINE Tutti i prodotti Vision sono fabbricati nella Repubblica Popolare Cinese (RPC). LUOGO DI INSTALLAZIONE Non installare questo prodotto in luoghi caratterizzati dalle seguenti condizioni: • Luoghi umidi o bagnati • Luoghi esposti alla luce diretta del sole o in prossimità di fonti di calore •... -
Seite 39: Pannelli Anteriore E Posteriore
PANNELLI ANTERIORE E POSTERIORE Trasmettitore – si inserisce nella mascherina Techconnect 5 V, 2 A CC Ingresso alimentazione Pulsante di ripristino EDID (RESET) Ingresso HDMI Uscita HDMI (tramite Spia LED di RJ45) collegamento (LINK) Indica il corretto collegamento tra trasmettitore e ricevitore Ricevitore –... - Seite 40 EQ AUTOMATICA Questo prodotto non esegue alcuna compressione. In caso di immagine assente o di scarsa qualità, premere il pulsante LENGTH (lunghezza) sul ricevitore. Premere ripetutamente il pulsante fino a visualizzare un'immagine nitida. PREMERE UNA VOLTA O DUE VOLTE: il dispositivo selezionerà automaticamente il migliore livello di guadagno PREMERE PIÙ...
-
Seite 41: Dati Tecnici
GARANZIA: garanzia a vita con spedizione al centro assistenza 2 anni on-site (solo Regno Unito) CONFORMITÀ: conforme alle normative RoHS, WEEE, CE/ EMC e FCC. CODICE ARTICOLO PER L'ORDINE: TC3 HDMITP2 [SAP:4274132] ALIMENTATORE (PSU) DI RICAMBIO: TC2 P5V2A [SAP:2940996] TC3_HDMITP2_manual_it... - Seite 42 Benché Vision cerchi di inviare un prodotto di ricambio entro 5 giorni lavorativi, questo non è sempre possibile; in questo caso l’articolo sarà spedito al più presto possibile.
- Seite 43 TECHCONNECT TC3 HDMITP2 HANDLEIDING www.visionaudiovisual.com/techconnect/tc3_hdmitp2 TC3_HDMITP2_manual_nl...
-
Seite 44: Conformiteitsverklaring
CONFORMITEITSVERKLARING Indien van toepassing, zijn alle producten van Vision gecertificeerd en voldoen ze aan alle bekende lokale voorschriften die vereist zijn voor een CB-certificaat. Vision garandeert dat alle producten volledig voldoen aan alle normen die van toepassing zijn op verkoop in de EU en andere deelnemende landen. -
Seite 45: Plaats Van Installatie
WAARSCHUWINGSSIGNALEN Als u een abnormale geur of rook opmerkt, schakel dit product dan meteen uit en haal de stekker uit het stopcontact. Neem contact op met uw tussenpersoon of met Vision. VERPAKKING Bewaar al het verpakkingsmateriaal. Dat is essentieel voor vervoer in het geval dat het apparaat gerepareerd moet worden. - Seite 46 VOOR- EN ACHTERAANZICHT Zender - klikt in de Techconnect-frontplaat 5 V 2 A DC Voedingsingang EDID-resetknop HDMI-ingang HDMI-uitgang (via LINK-led RJ45) Geeft aan dat de Tx verbonden is met de Ontvanger - op weergaveapparaat EQ-knop HDMI-ingang (via RJ45) DC-voedingsingang 5 V 0,8 A HDMI-uitgang Via micro-USB (direct in weergaveapparaat)
- Seite 47 AUTOMATISCHE EQ Dit product comprimeert niet, dus als het beeld van slechte kwaliteit is of als er geen beeld is, druk dan op de knop 'LENGTH' op de ontvanger. Druk herhaaldelijk op de knop tot het beeld helder is. EENMAAL OF TWEEMAAL DRUKKEN - het apparaat selecteert automatisch de beste instelling voor gain (versterking) MEER DAN TWEEMAAL DRUKKEN - het apparaat schakelt over naar de handmatige selectiemodus.
-
Seite 48: Technische Specificaties
1,8 m / 5,9 ft. Afmetingen transformator: 66 x 43 x 32 mm / 2,6" x 1,7" x 1,3" MEEGELEVERDE ACCESSOIRES: GARANTIE: levenslang retourneren 2 jaar op locatie (alleen VK) NALEVING: in overeenstemming met RoHS, AEEA, CE/ EMC en FCC. CODE ONDERDEELNUMMER: TC3 HDMITP2 [SAP:4274132] RESERVE-VOEDINGSEENHEID (PSU): TC2 P5V2A [SAP:2940996] TC3_HDMITP2_manual_nl... - Seite 49 Sommige producten van Vision zijn zeer technisch en vereisen probleemoplossing voor alle elementen van de installatie, omdat het ook kan voorkomen dat het niet het product van Vision is dat defect is. Hierdoor kan de leverancier weigeren een artikel te vervangen als er geen adequate beschrijving wordt gegeven.
- Seite 50 TECHCONNECT TC3 HDMITP2 INSTRUKCJA OBSŁUGI www.visionaudiovisual.com/techconnect/tc3_hdmitp2 TC3_HDMITP2_manual_pl...
-
Seite 51: Deklaracja Zgodności
ELEKTRYCZNYM, NIE NARAŻAĆ URZĄDZENIA NA DZIAŁANIE DESZCZU LUB WILGOCI. Wszystkie produkty są produkowane i importowane do krajów Unii Europejskiej przez firmę Vision, która należy do spółki Azlan Logistics Ltd, zarejestrowanej w Anglii pod numerem 04625566 w Lion House, 4 Pioneer Business Park, Clifton Moor, York, YO30 4GH. Numer... -
Seite 52: Miejsce Instalacji
WYPEŁNIONYCH CIECZĄ! OBJAWY OSTRZEGAWCZE W przypadku wykrycia nietypowego zapachu lub dymu należy natychmiast wyłączyć ten produkt i odłączyć przewód zasilający. Należy skontaktować się ze sprzedawcą lub firmą Vision. OPAKOWANIE Należy zachować wszystkie materiały opakowaniowe. Są one niezbędne w przypadku konieczności wysyłki urządzenia w celu dokonania naprawy. - Seite 53 PANELE PRZEDNI I TYLNY Nadajnik — wpinany do płyty montażowej Techconnect 5 V 2 A DC Wejście zasilania Przycisk resetowania EDID Wejście HDMI Wyjście HDMI (przez Dioda LED połączenia RJ45) Wskazuje, że złącze nadajnika jest połączone z odbiornikiem Odbiornik – umieszczony na urządzeniu wyświetlającym Przycisk EQ Wejście HDMI (przez RJ45)
- Seite 54 Automatyczny korektor graficzny To urządzenie nie używa kompresji, więc jeśli obraz jest złej jakości lub go nie ma, naciśnij przycisk LENGTH na odbiorniku. Naciskaj przycisk wielokrotnie, aż obraz będzie wyraźny. NACIŚNIJ RAZ LUB DWA RAZY — urządzenie automatycznie wybierze najlepszy poziom wzmocnienia NACIŚNIJ WIĘCEJ NIŻ...
-
Seite 55: Dane Techniczne
GWARANCJA: Dożywotnia gwarancja typu „Return to Base” (naprawa w punkcie serwisowym) 2-letnia gwarancja z naprawą w miejscu instalacji (tylko w Wielkiej Brytanii) ZGODNOŚĆ: RoHS, WEEE, CE/EMC i FCC. KOD KATALOGOWY: TC3 HDMITP2 [SAP:4274132] ZAPASOWY ZASILACZ (PSU): TC2 P5V2A [SAP:2940996] TC3_HDMITP2_manual_pl... - Seite 56 źródła zasilania. Vision dołoży starań, aby wymieniony produkt został wysłany w ciągu 5 dni roboczych. W sytuacji gdy dotrzymanie tego terminu nie jest możliwe, produkt zostanie wysłany w innym, najwcześniejszym możliwym terminie.
- Seite 57 TECHCONNECT TC3 HDMITP2 MANUAL DO UTILIZADOR www.visionaudiovisual.com/techconnect/tc3_hdmitp2 TC3_HDMITP2_manual_pt...
-
Seite 58: Declaração De Conformidade
AVISO: PARA REDUZIR O RISCO DE INCÊNDIO OU CHOQUE ELÉTRICO, NÃO EXPONHA ESTE APARELHO A CHUVA OU HUMIDADE. Todos os produtos foram concebidos e importados para a UE pela "Vision", que é totalmente detida pela "Azlan Logistics Ltd.", registada em Inglaterra com o n.º 04625566, com sede em Lion House, 4 Pioneer Business Park, Clifton Moor, York, YO30 4GH. -
Seite 59: Local De Instalação
DECLARAÇÃO DE ORIGEM Todos os produtos Vision são fabricados na República Popular da China (RPC). LOCAL DE INSTALAÇÃO Evite instalar o produto em locais que sejam: • Molhados ou húmidos • Expostos à luz solar direta ou perto de equipamento de aquecimento •... - Seite 60 PAINÉIS DIANTEIRO E TRASEIRO Transmissor – liga-se à placa de ligações Techconnect 5 V 2 A CC Entrada de corrente Botão de reinicialização EDID Entrada HDMI Saída HDMI (através de LED de ligação RJ45) Indica que o Tx está ligado ao Rx Recetor –...
- Seite 61 EQUALIZAÇÃO AUTOMÁTICA Este produto não efetua compressão; por isso, se a imagem tiver má qualidade ou não houver imagem, prima o botão LENGTH no recetor. Prima o botão várias vezes, até a imagem ficar nítida. PREMIR UMA OU DUAS VEZES – o dispositivo seleciona automaticamente o melhor nível de ganho.
- Seite 62 GARANTIA: Garantia vitalícia, com devolução ao fabricante Dois anos no local (apenas no Reino Unido) CONFORMIDADE: cumpre as normas RoHS, WEEE, CE/ EMC e FCC. REFERÊNCIA PARA PEDIDO: TC3 HDMITP2 [SAP:4274132] FONTE DE ALIMENTAÇÃO INDEPENDENTE (PSU): TC2 P5V2A [SAP:2940996] TC3_HDMITP2_manual_pt...
- Seite 63 A Vision tem por objetivo enviar o artigo de substituição no prazo de cinco dias úteis, mas isso poderá não ser sempre possível, pelo que, nesses casos, o artigo será enviado logo que possível.
