Verwandte Anleitungen für Vision TECHCONNECT TC2-HDBT
Inhaltszusammenfassung für Vision TECHCONNECT TC2-HDBT

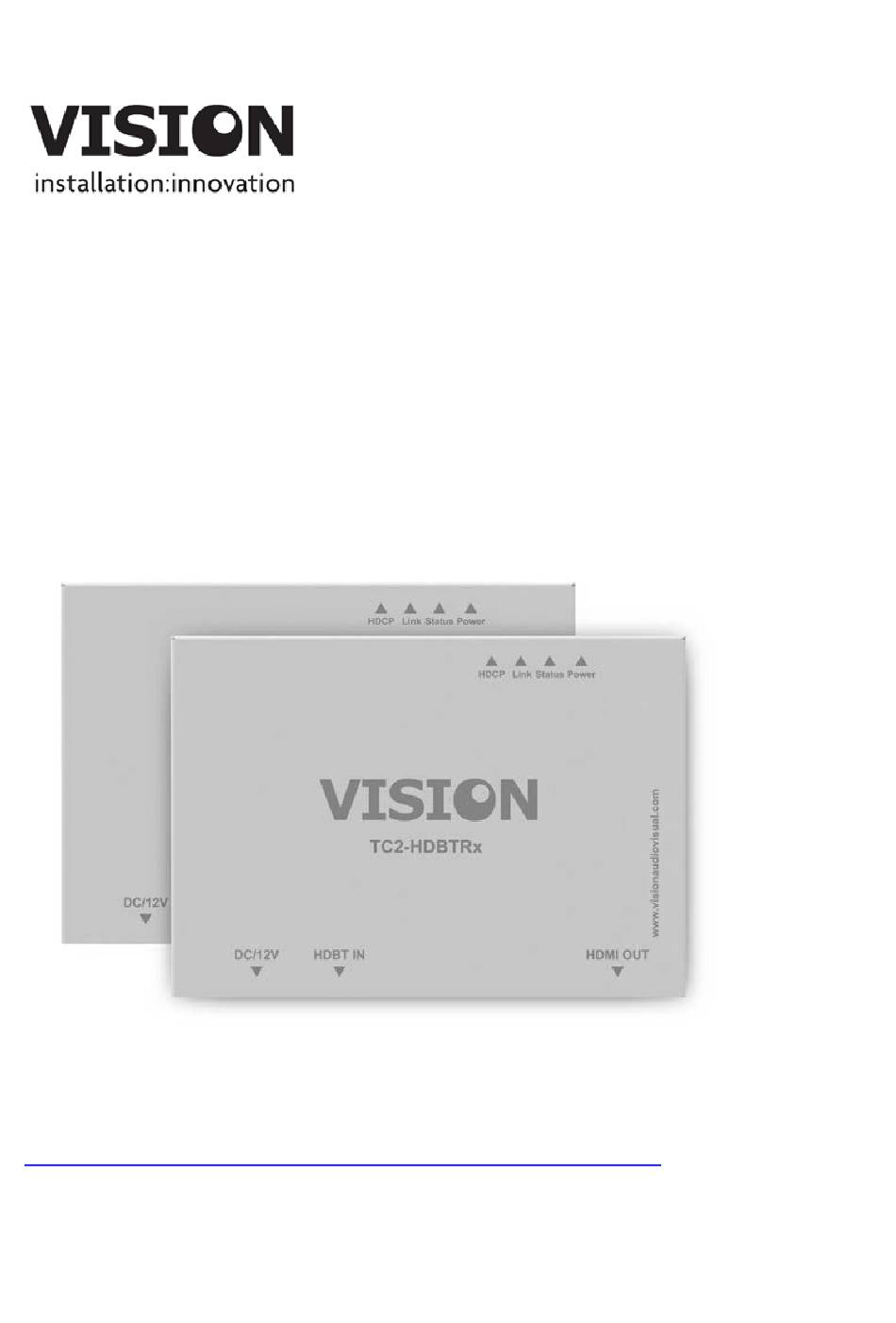

- Seite 1 TECHCONNECT HDBT BEDIENUNGSANLEITUNG www.visionaudiovisual.com/techconnect/tc2-hdbt TC2-HDBTv2_manual_de...
- Seite 2 WARNUNG: UM EINEN BRAND ODER EINEN STROMSCHLAG ZU VERMEIDEN, SETZEN SIE DAS GERÄT NIEMALS REGEN ODER FEUCHTIGKEIT AUS. Alle Produkte werden von Vision entwickelt und in die EU importiert. Vision ist eine 100%-ige Tochter der Azlan Logistics Ltd., eingetragen in England unter Nr. 04625566 mit Geschäftssitz Lion House, 4 Pioneer Business Park, Clifton Moor, York, YO30 4GH.
- Seite 3 URSPRUNGSERKLÄRUNG Alle Vision-Produkte werden in der Volksrepublik China (VR China) hergestellt. NUR ORTSÜBLICHE AC-STECKDOSEN VERWENDEN Wenn das Gerät an eine Steckdose mit höherer Spannung angeschlossen wird, kann diese einen Brand verursachen. NETZKABEL VORSICHTIG BEHANDELN Den Stecker nicht durch Ziehen am Kabel trennen; immer am Stecker aus der Steckdose ziehen.
- Seite 4 Dieses Produkt sendet unkomprimiertes HDMI über CAT6-Kabel (Netzwerkkabel). Das Kabel kann bis zu 70 m lang sein. Die HDBaseT-Produkte von Vision funktionieren mit anderen HDBaseT-Erzeugnissen, die von der HDBaseT-Alliance zugelassen sind. Das Routing des HDBaseT-Signals über ein TCP/IP-Netzwerk ist nicht möglich.
- Seite 5 Es ist technisch möglich, CAT5e- oder CAT6-Kabel zu verwenden. CAT6 bietet die beste Qualität und den geringsten Signallaufzeitunterschied (Skew Rate). BITTE BEACHTEN: Häufigste Problemquelle sind CAT5e- bzw. CAT6-Kabel von schlechter Qualität. Vision empfiehlt Ihnen dringend, hochwertige CAT6-Kabel mit niedriger Skew Rate zu verwenden. HDBT-GERÄTE EINSCHALTEN ANZEIGEGERÄT EINSCHALTEN...
- Seite 6 FEHLERBEHEBUNG Wenn das System nicht ordnungsgemäß funktioniert, ziehen Sie bitte die Informationen im folgenden Abschnitt zu Rate. Wenn sich das Problem nicht beheben lässt, trennen Sie die Stromverbindung und setzen Sie sich unverzüglich mit Ihrem Händler in Verbindung. Problem Behebung Status-Anzeigen nicht •...
- Seite 7 TECHNISCHE DATEN ABMESSUNGEN SENDER/EMPFÄNGER: 106 x 74 x 15 mm PRODUKTGEWICHT: 0,36 kg (pro Set) WERKSTOFF: Metall FARBE: Weiß TECHNISCHE DATEN: Übertragungsraten: 2,97 Gbit x 3 Videoeingangssignal: 0,5-1,0 Volt pp DDC-Eingangssignal: 5 Volt pp (TTL) Maximale Länge: 1080p 60Hz 36bpp: 60 m (CAT5e/6) 70 m (CAT6a/7) 1080p 60Hz 48bpp: 35 m (CAT5e/6) 40 m (CAT6a/7) 1080p 60Hz 3D: 35 m (CAT5e/6) 40 m (CAT6a/7) 4K 30Hz 24bpp: 35 m (CAT5e/6) 40 m (CAT6a/7)
- Seite 8 GARANTIE Für das Produkt wird eine zweijährige Einsendegarantie ab Kaufdatum gewährt. Diese Garantie gilt nur für den Ersterwerber und ist nicht übertragbar. Die Daten werden an der Verkaufsstelle mit denjenigen des autorisierten nationalen Vertriebshändlers abgeglichen, um jeden Zweifel auszuschließen. Wenn das Produkt bereits bei Auslieferung defekt ist, informieren Sie innerhalb von 21 Tagen nach dem Kaufdatum über Ihren Einzelhändler den nationalen Vertriebspartner.
