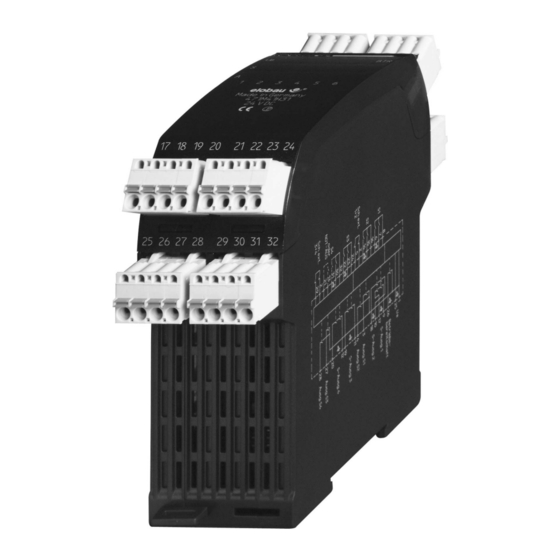

- Seite 1 471 M41 H31 Betriebsanleitung MSS-Zentraleinheit Operating instructions MSS central control unit Notice d'utilisation Unité centrale MSS Istruzioni d'impiego Centralina MSS Datum: 06.09.2005...
- Seite 2 Datum: 06.09.2005...
- Seite 3 Datum: 06.09.2005...
-
Seite 4: Technische Daten
Technische Daten 1.1 Anschlussbelegung An die Maschinenschutzschalter-Zentraleinheit (MSS-Zentral- einheit) können maximal vier Sensoren angeschlossen werden. Klemme Belegung 1, 25 24 V DC Versorgungsspannung 6, 7, 8 Eingang Sensor 1, zwei Schließer (wenn nicht nötig: überbrücken) 14, 15, Eingang Sensor 2, zwei Schließer (wenn nicht nötig: überbrücken) 2, 5 Externer Schütz 1 und 2 (wenn nicht nötig: überbrük-... - Seite 5 Kontrollausgang 3, Schließer Kontrollausgang 4, Schließer 1.2 Typen-Benennung/Varianten Um die Typen-Benennung der Maschinenschutzschalter-Zen- traleinheiten (MSS-Zentraleinheiten) zu erklären, dient folgen- des Beispiel und die Tabelle: Beispiel: 471 M41 H31 4ab cde fgh Platz- Merkmal Bedeutung halter Gehäusetyp und Gehäusebreite 45 mm Gehäusebreite...
-
Seite 6: Elektrische Und Mechanische Daten
1.3 Elektrische und mechanische Daten Auf dem Schaltbild der Ausklappseite ist die MSS-Zentraleinheit spannungslos dargestellt. Versorgungsspannung 24V DC +/- 15% Stromaufnahme 850 mA Potentialfrei Sicherheitsausgänge Schaltspannung 30 V AC/DC Sicherheitsausgänge Schaltstrom Sicherheitsausgänge Schaltleistung 90 VA bzw. 90 W Sicherheitsausgänge Schaltspannung 24 V DC Kontrollausgänge Schaltstrom... - Seite 7 Karenzzeit Die Karenzzeit ist die Zeit, die vergehen darf: zwischen der Betätigung des ersten und zweiten Kontakts eines Sensors. zwischen der Betätigung des ersten und zweiten Sensors bei Verwendung als 2-Hand-Steuerung. Betätigung Zeit erster und zweiter Kontakt eines Sensors erster und zweiter Sensor 0,5 s LED-Anzeigen Bedeutung...
-
Seite 8: Bestimmungsgemäßer Einsatz
Schalter Schalter Funktion Verzögerung 8 s Verzögerung 4 s Verzögerung 2 s Verzögerung 1 s Sensor 4 Ö/S 2-Hand-Steuerung Sensor 4: 3 oder 4-Draht keine Funktion Bestimmungsgemäßer Einsatz Die MSS-Zentraleinheit ausschließlich zum Schutz vor Gefährdungen einsetzen. 2.1 Normen und Richtlinien Die MSS-Zentraleinheit entspricht folgenden Europäischen Richtlinien: 73/23/EWG (Niederspannungsrichtlinie) - Seite 9 Die MSS-Zentraleinheit ist konform den unten angegebenen Normen aufgebaut. Norm Inhalt EN 954-1/ Sicherheit von Maschinen Kategorie 4 EN 60 204 Elektrische Ausrüstung von Industriemaschinen EN 292 Sicherheit von Maschinen, Grundbegriffe IEC 1010, elektrische Sicherheit VDE 0110 IEC 68 / Teil 2 Umgebungsbeeinflussbarkeit EN 55 011 Elektromagnetische Verträglichkeit...
- Seite 10 Funktion Die MSS-Zentraleinheit besteht aus zwei unabhängigen Einhei- ten. Einheit Bestandteile Sensoreingänge S1 und S2 Eingang Schütz extern 1 und 2 Sicherheitsausgänge SA1 und SA2 Kontrollausgänge A1 und A2 Sensoreingänge S3 und S4 Eingang Schütz extern 3 und 4 Sicherheitsausgänge SA3 und SA4 Kontrollausgänge A3 und A4 Einheit einsetzbar als...
-
Seite 11: Montage
Wenn beide Sensoreingänge einer Einheit bedämpft sind, schal- ten die Sicherheitsausgänge dieser Einheit ein. Vor Einschalten der Sicherheitsausgänge prüft die Einheit die Schütz extern Schleife. Schalter 7 stellt den Sensoreingang 4 auf 4-Draht-Anschluss Wenn der Sensoreingang 4 auf 4-Draht-Anschluss umgestellt ist: schaltet Schalter 5 den Sensoreingang 4 von Schließer/Schließer auf Schließer/Öffner um. - Seite 12 Wenn eine Einheit als NOT-AUS-Relais verwendet wird: Eine Start-Taste in den Schütz extern Kreis einfügen. Inbetriebnahme Lebensgefahr durch Stromschlag! Sicherstellen, dass die MSS-Zentralein- heit nur von speziell ausgebildetem, auto- risiertem Personal montiert und in Betrieb Gefahr genommen wird. Obere Abdeckung der MSS-Zentraleinheit entfernen. Schalter einstellen.
-
Seite 13: Betriebsbereitschaft Wiederherstellen
5.1 Betriebsbereitschaft wiederherstellen Kontakt eines Sensors geöffnet Wenn der Sicherheitsausgang durch Öffnen eines Schließer- kontakts oder Schließen eines Öffnerkontakts eines Sensors abgeschaltet wurde: Schließer schließen. Öffner öffnen. Der Sicherheitsausgang schaltet wieder durch. Unterschiedlicher Schaltzustand der Kontakte eines Sensors Wenn an einem Sensor länger als drei Sekunden ein unter- schiedlicher Schaltzustand der beiden Kontakte anlag: Öffner dieses Sensors schließen. -
Seite 14: Wartung
Wartung 6.1 Maßnahmen Selbsttest der MSS-Zentraleinheit Um die Betriebssicherheit zu gewährleisten, spätestens alle drei Wochen den Selbsttest der MSS-Zentraleinheit starten. Versorgungsspannung abschalten. Versorgungsspannung anschalten. Nach Anlegen der Versorgungsspannung: LED Versorgungsspannung leuchtet. LEDs 3, 4 und 5 blinken. Die MSS-Zentraleinheit startet den Selbsttest (Dauer: ca. - Seite 15 Schaltbeispiele 7.1 Anschluss einer Schnittstelle 363 V98 Datum: 06.09.2005...
-
Seite 16: Erweiterung Der Sicherheitsausgänge
7.2 Erweiterung der Sicherheitsausgänge Datum: 06.09.2005... - Seite 17 7.3 2-Hand-Steuerung Datum: 06.09.2005...
- Seite 18 7.4 Anschluss einer Schnittstelle 364097 Datum: 06.09.2005...
-
Seite 19: Not-Aus Mit Querschlusserkennung
7.5 NOT-AUS mit Querschlusserkennung Datum: 06.09.2005... -
Seite 20: Anschluss Sensor 4/Schließer-Öffner
7.6 Anschluss Sensor 4/Schließer-Öffner Datum: 06.09.2005... - Seite 21 Seiten / Pages / Pages / Pagine: 71 Datum: 06.09.2005 elobau Elektrobauelemente GmbH & Co. KG Postfach 1265 88306 Isny/Allgäu Germany Werk: Zeppelinstr. 44 88299 Leutkirch Germany Tel.: +49 75 61/970 - 0 Fax: +49 75 61/970 - 100 E-Mail:info@elobau.de Web: www.elobau.de...
