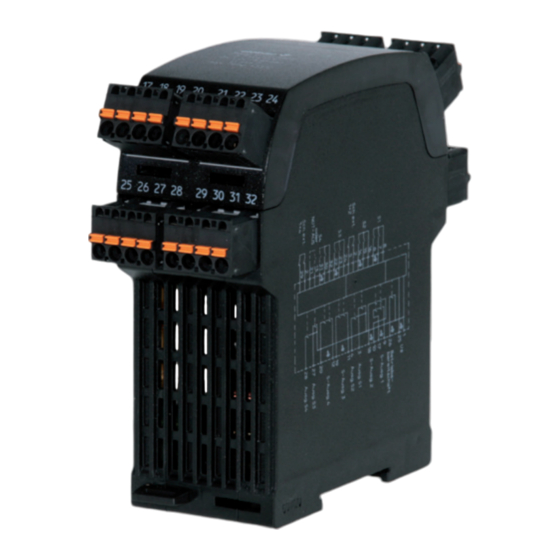

elobau 471M41H31 Handbuch

Sicherheitsauswerteeinheit
für 4 bis 32 Sensoren; mit Sicherheits- und Kontrollausgängen
+ PL nach EN ISO 13849-1 / SIL
e
+ vier Sicherheitsausgänge (zwei getrennte Sicherheits-
kreise mit jeweils zwei Sicherheitsausgängen)
+ separate Kontrollausgänge zur Weiterverarbeitung,
beispielsweise durch eine SPS
+ Not-Halt-Funktion mit Querschlusserkennung
+ für 2-Hand-Steuerung geeignet
+ Anschluss über codierbare, schraubenlose Klemmen
+ optional mit Doppelklemmen oder Schraubklemmen
erhältlich
+ Status-LED-Anzeige
+ einstellbare Verzögerungszeit für Sicherheitsaus-
gang 4
+ für Sensoren mit 2-Schließer-System, Eingang 4 auch
für Schließer / Öffner-System geeignet
+ Überwachung des Schütz extern
+ automatischer Anlauf oder über Starttaste quittierbar
Verwendung
Die Auswerteeinheit dient der Signalauswertung von Sicherheitssensoren. Durch den variablen
Aufbau sind die Eingänge für diverse Funktionen nutzbar, z.B. als 2-Hand-Steuerung oder für den
Anschluss einer Not-Halt-Taste.
Varianten
Die 471M41H31 ermöglicht den Anschluss eines Sensors in 3- als auch in 4-Draht-Technik. Die 4-Draht-
Technik erlaubt zudem eine Querschlusserkennung. Am Sensoreingang 4 lässt sich außerdem sowohl
ein Sensor mit 2-Schließer-, als auch mit Schließer / Öffner-System anschließen. Weitere Parameter wie
die Verzögerungszeit sind per DIP-Schalter konfigurierbar. Die Anschlussklemmen sind optional auch
als Doppelklemmen oder Schraubklemmen verfügbar.
Maßgeblich sind die dem ausgelieferten Produkt beigefügten technischen Dokumentationen.
