Elektrischer Anschluss

D
Die Montage darf nur von einem qualifizierten Fachmann durchgeführt werden.

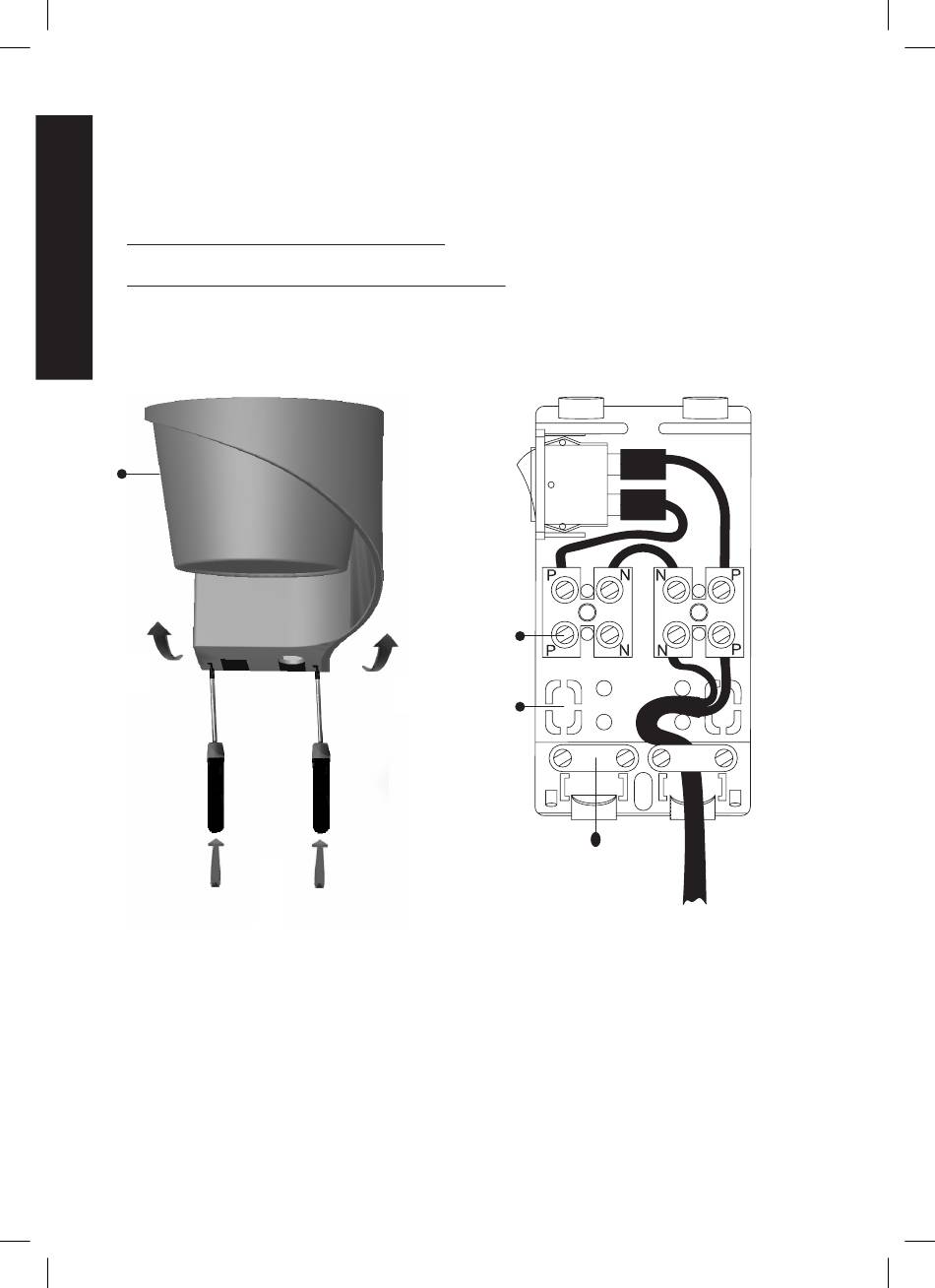

1. Frontabdeckung lösen und entfernen (siehe Fig. 4).
2. Elektrischer Anschluss mittels Netzleitung: Netzleitung in Klemme (2) befestigen und
Netzleitung mittels Kabelbride (3) festklemmen (siehe Fig. 5).
Elektrischer Anschluss mittels Unterputzanschluss: Basis an der vorbestimmten Stelle öffnen
(1) und die Anschlussdrähte (230/240V) an der Klemme (2) anschliessen (siehe Fig. 5).
3. Montage nochmals überprüfen und Frontabdeckung montieren.
4. Strom und Ein-/Ausschalter einschalten.
1
3
1 Stellen Sie den Ein-/Ausschalter auf
Position "0".
2 Entriegeln Sie die Frontabdeckung in-
dem Sie mit zwei spitzen Gegenständen
in die beiden Öffnungen am unteren
Ende der Frontabdeckung hineindrücken.
3 Ziehen Sie die Frontabdeckung nach
oben ab.
10
Solis_IQ-7_DesignLine-Betreibsanleitung_ger-fra-eng-ita.indd 10
3
Fig. 4
2
2
1
3
1 Drahteingangsöffnung
2 Klemme
3 Kabelbride
Fig. 5
