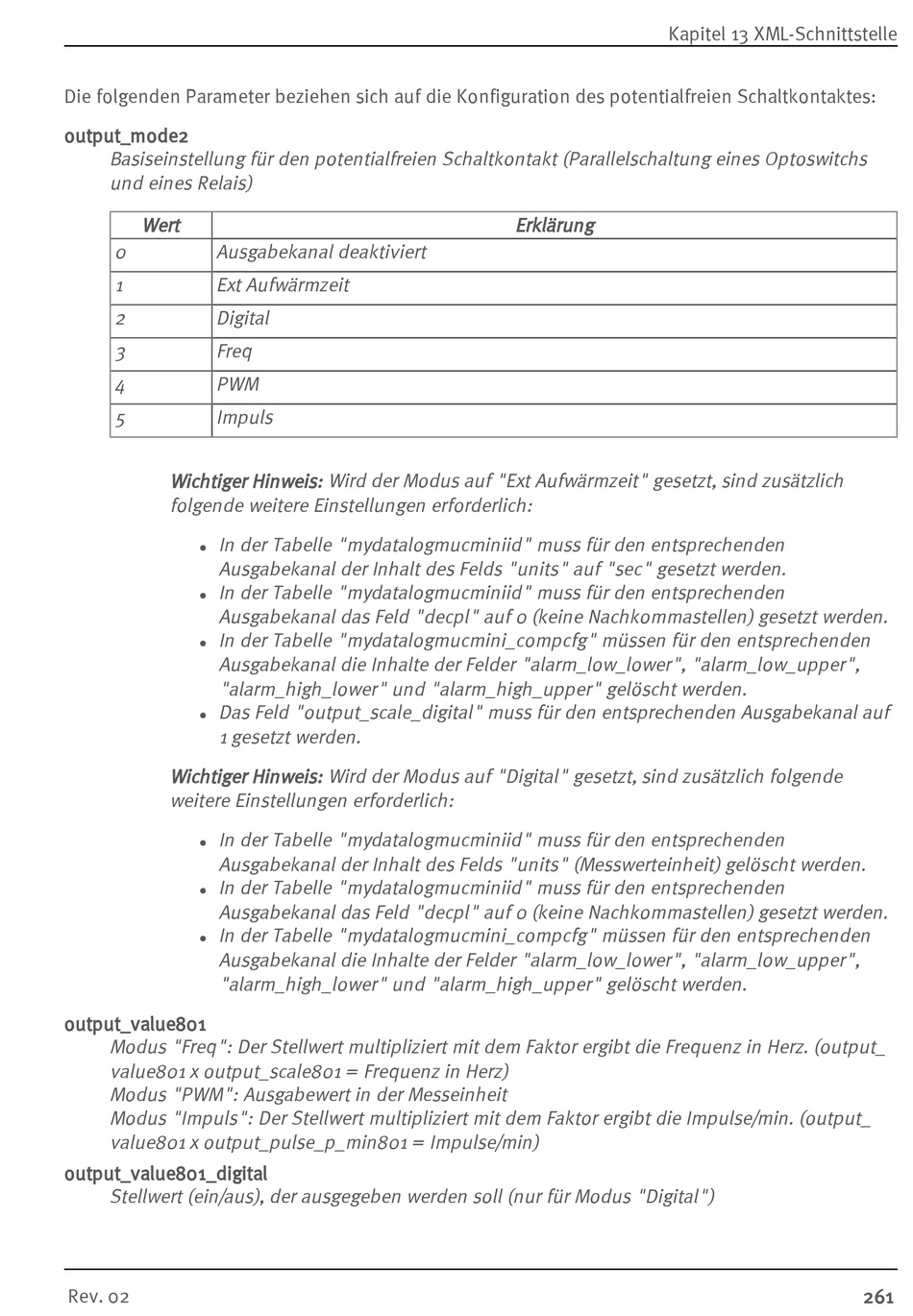

Die folgenden Parameter beziehen sich auf die Konfiguration des potentialfreien Schaltkontaktes:
output_mode2
Basiseinstellung für den potentialfreien Schaltkontakt (Parallelschaltung eines Optoswitchs
und eines Relais)
Wert
0
Ausgabekanal deaktiviert
1
Ext Aufwärmzeit
2
Digital
3
Freq
4
PWM
5
Impuls
Wichtiger Hinweis: Wird der Modus auf "Ext Aufwärmzeit" gesetzt, sind zusätzlich
folgende weitere Einstellungen erforderlich:
In der Tabelle "mydatalogmucminiid" muss für den entsprechenden
l
Ausgabekanal der Inhalt des Felds "units" auf "sec" gesetzt werden.
In der Tabelle "mydatalogmucminiid" muss für den entsprechenden
l
Ausgabekanal das Feld "decpl" auf 0 (keine Nachkommastellen) gesetzt werden.
In der Tabelle "mydatalogmucmini_compcfg" müssen für den entsprechenden
l
Ausgabekanal die Inhalte der Felder "alarm_low_lower", "alarm_low_upper",
"alarm_high_lower" und "alarm_high_upper" gelöscht werden.
Das Feld "output_scale_digital" muss für den entsprechenden Ausgabekanal auf
l
1 gesetzt werden.
Wichtiger Hinweis: Wird der Modus auf "Digital" gesetzt, sind zusätzlich folgende
weitere Einstellungen erforderlich:
In der Tabelle "mydatalogmucminiid" muss für den entsprechenden
l
Ausgabekanal der Inhalt des Felds "units" (Messwerteinheit) gelöscht werden.
In der Tabelle "mydatalogmucminiid" muss für den entsprechenden
l
Ausgabekanal das Feld "decpl" auf 0 (keine Nachkommastellen) gesetzt werden.
In der Tabelle "mydatalogmucmini_compcfg" müssen für den entsprechenden
l
Ausgabekanal die Inhalte der Felder "alarm_low_lower", "alarm_low_upper",
"alarm_high_lower" und "alarm_high_upper" gelöscht werden.
output_value801
Modus "Freq": Der Stellwert multipliziert mit dem Faktor ergibt die Frequenz in Herz. (output_
value801 x output_scale801 = Frequenz in Herz)
Modus "PWM": Ausgabewert in der Messeinheit
Modus "Impuls": Der Stellwert multipliziert mit dem Faktor ergibt die Impulse/min. (output_
value801 x output_pulse_p_min801 = Impulse/min)
output_value801_digital
Stellwert (ein/aus), der ausgegeben werden soll (nur für Modus "Digital")
Rev. 02
Kapitel 13 XML-Schnittstelle
Erklärung
261
