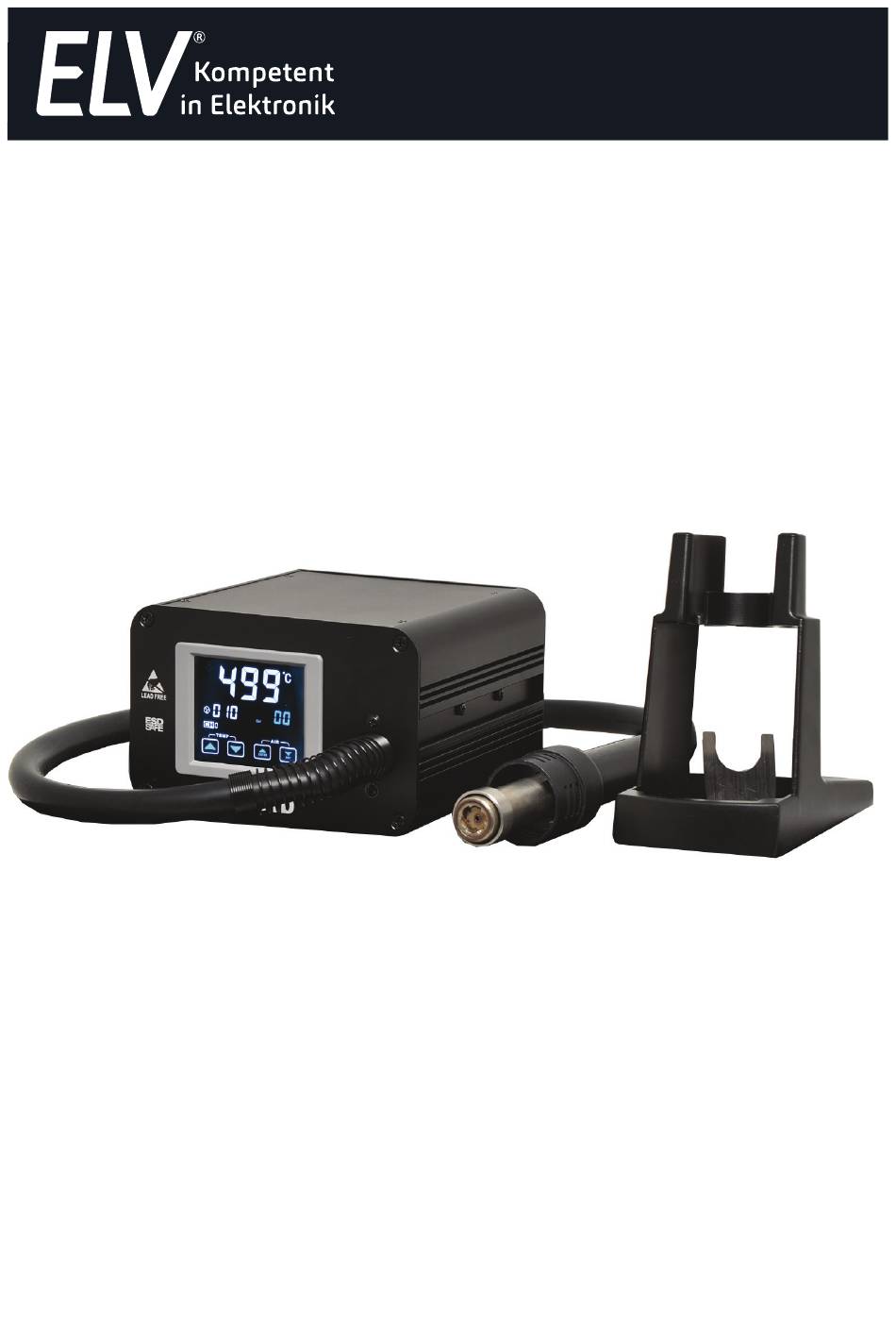

- Seite 1 Bedienungsanleitung 1300-W-Profi-Heißluft- Rework-Station HLS-1300 mit Touch-Bedienung Art.-Nr. 25 05 20 ELV Elektronik AG Maiburger Straße 29–36 · 26789 Leer · Germany Telefon 0491/6008-88 · Telefax 0491/7016 www.elv.de …at …ch...
-
Seite 2: Inhaltsverzeichnis
10. Kontakt ..........................10 1. Ausgabe Deutsch 12/2018 Dokumentation © 2018 ELV Elektronik AG, Germany Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf diese Bedienungsanleitung auch nicht auszugsweise in irgendeiner Form reproduziert werden. Es ist möglich, dass die vorliegende Bedienungsanleitung noch druck tech nische Mängel oder Druckfehler aufweist. Die Angaben in dieser Bedienungsanleitung werden jedoch regelmäßig überprüft und Korrekturen in der nächsten Ausgabe vorgenommen. -
Seite 3: Beschreibung Und Funktion
1. Beschreibung und Funktion Die Heißluftstation ist eine professionelle ESD-sichere Lösung für SMD-Rework-Arbeiten und SMD-Löten. Die Station zeichnet sich durch folgende Eigenschaften und Ausstattungen aus: - Leistungsstarkes, schnell aufheizendes Heißluftgerät (max. 1300 W) - Automatischer Übertemperaturschutz - 3 frei programmierbare Parameterspeicher - Heißlufttemperatur: 100–500 °C - Luftstrom-Volumen: 0-12 l/min - Schnelle und exakte Temperatureinstellung über den Touchscreen, Regelgenauigkeit ±3 °C... -
Seite 4: Bedienelemente, Anschlüsse
- Tragen Sie bei Einsatz des Heißluftgeräts Schutzkleidung wie temperaturfeste Schutzhand- schuhe, feste Schuhe und eine Schutzbrille. Den Luftstrom niemals auf eigene Körperteile oder andere Personen richten – Verbrennungsgefahr! - Lassen Sie behandelte Bauteile erst bei Umgebungstemperatur langsam abkühlen – nicht vorzeitig berühren, Verbrennungsgefahr! Keine Kühlhilfsmittel wie Wasser oder Kältesprays einsetzen! - Erhitzen Sie keine Gegenstände, wie Kunststoffe, oder Flüssigkeiten, wie Wasser, mit dem Heißluftgerät. -
Seite 5: Vorbereitung Zum Betrieb
4. Vorbereitung zum Betrieb - Stellen Sie Heißluftstation und Heißluft-Gerätehalter so auf, dass sie sicher auf einer waagerechten Fläche stehen, nicht herunterfallen können, weit genug von brennbaren Gegenständen entfernt und sicher erreich- bar sind. - Stellen Sie das Heißluftgerät, wie im Bild rechts gezeigt, in den Halter. -
Seite 6: Parameter Anzeigen/Einstellen
5.2. Parameter anzeigen/einstellen Zusammenfassung – detaillierte Bedienung siehe entsprechende Kapitel Funktion Beschreibung Heizen (1) Heizanzeige: blinkt beim Heizen, verlischt nach Erreichen der Soll- Temperatur Kühlen (2) Kühlanzeige: Heißluftgerät wird aktiv abgekühlt Stand-by (3) Bereitschaftsmodus: Heißluft abgeschaltet, Düse auf Umgebungstempe- ratur. Achtung! Metallteile können noch heiß sein! Luftstrom (4) Anzeige der Luftstrommenge, Einstellung mit den Touch-Tasten unter „AIR“... -
Seite 7: Programmspeicher Einstellen
- Um den Stand-by-Modus wieder zu verlassen, drücken Sie wieder die grüne Taste am Handgriff oder Sie nehmen einfach das Heißluftgerät aus dem Halter. In beiden Fällen erfolgt die Rückkehr zum zuvor eingestellten Programm. 5.4. Programmspeicher einstellen Bei der ersten Inbetriebnahme wird immer automatisch der fest programmierte Programmspeicher CH0 eingestellt. - Seite 8 - Legen Sie das Heißluftgerät in die untere Ablage des Halters, so können Sie die Düse einfacher wechseln. - Setzen Sie zum Düsenwechsel eine Spitzzange ein und befestigen Sie die Düse mit der Fixier- schraube. Wenden Sie dabei keine Gewalt an, auch die Schraube nicht zu fest anziehen. - Wenn die Düse beim ersten Erhitzen anläuft und etwas Rauch abgibt, ist dies normal.
-
Seite 9: Sicherungswechsel
7. Sicherungswechsel Vor einem Sicherungswechsel die Station vom Stromnetz trennen! - Wenn Sich die Lötstation nicht einschalten lässt, kann eine Fehlerursache die durchgebrannte Netzsicherung (Geräterückseite) sein. - Trennen Sie die Lötstation vom Stromnetz. - Lösen Sie den Sicherungshalter durch vorsichtiges Heraushebeln mit einem passenden Schrau- bendreher oder einem Gehäuseöffnerwerkzeug. -
Seite 10: Kontakt
Häufig gestellte Fragen und aktuelle Hinweise zum Betrieb des Produkts finden Sie bei der Artikel- beschreibung im ELV Web-Shop: www.elv.de ...at ...ch Nutzen Sie bei Fragen auch unser ELV Technik-Netzwerk: www.netzwerk.elv.de Bei Fragen zu Rücksendungen, Reklamationen oder Ersatzteilen wenden Sie sich bitte an unseren Kundenservice: E-Mail: kundenservice@elv.de... - Seite 12 Importeur: ELV Elektronik AG · Maiburger Straße 29–36 · 26789 Leer · Germany...
