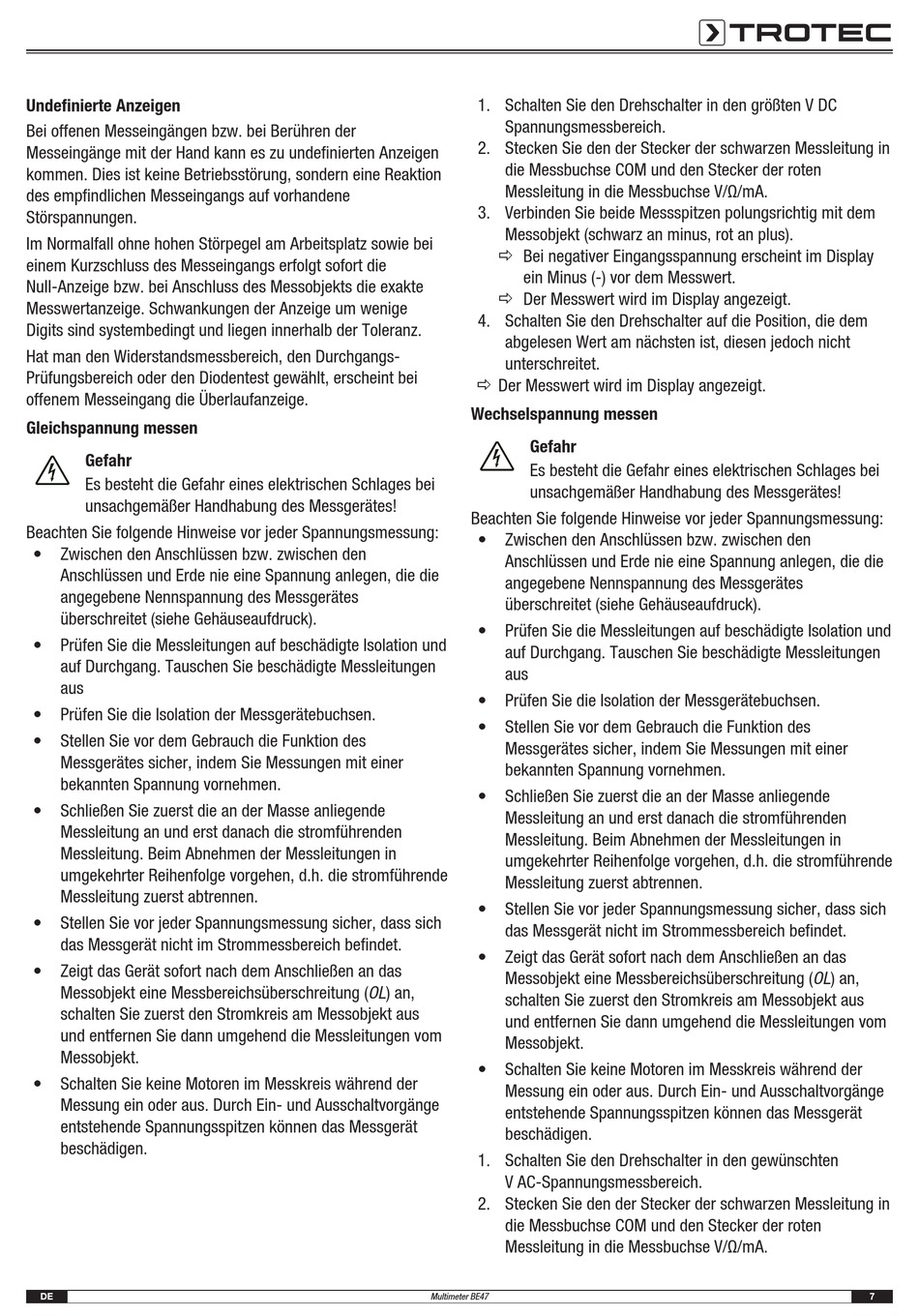

Trotec BE47 Bedienungsanleitung Seite 7

Undefinierte Anzeigen
Bei offenen Messeingängen bzw. bei Berühren der
Messeingänge mit der Hand kann es zu undefinierten Anzeigen
kommen. Dies ist keine Betriebsstörung, sondern eine Reaktion
des empfindlichen Messeingangs auf vorhandene
Störspannungen.
Im Normalfall ohne hohen Störpegel am Arbeitsplatz sowie bei
einem Kurzschluss des Messeingangs erfolgt sofort die
Null-Anzeige bzw. bei Anschluss des Messobjekts die exakte
Messwertanzeige. Schwankungen der Anzeige um wenige
Digits sind systembedingt und liegen innerhalb der Toleranz.
Hat man den Widerstandsmessbereich, den Durchgangs-
Prüfungsbereich oder den Diodentest gewählt, erscheint bei
offenem Messeingang die Überlaufanzeige.
Gleichspannung messen
Gefahr
Es besteht die Gefahr eines elektrischen Schlages bei
unsachgemäßer Handhabung des Messgerätes!
Beachten Sie folgende Hinweise vor jeder Spannungsmessung:
• Zwischen den Anschlüssen bzw. zwischen den
Anschlüssen und Erde nie eine Spannung anlegen, die die
angegebene Nennspannung des Messgerätes
überschreitet (siehe Gehäuseaufdruck).
• Prüfen Sie die Messleitungen auf beschädigte Isolation und
auf Durchgang. Tauschen Sie beschädigte Messleitungen
aus
• Prüfen Sie die Isolation der Messgerätebuchsen.
• Stellen Sie vor dem Gebrauch die Funktion des
Messgerätes sicher, indem Sie Messungen mit einer
bekannten Spannung vornehmen.
• Schließen Sie zuerst die an der Masse anliegende
Messleitung an und erst danach die stromführenden
Messleitung. Beim Abnehmen der Messleitungen in
umgekehrter Reihenfolge vorgehen, d.h. die stromführende
Messleitung zuerst abtrennen.
• Stellen Sie vor jeder Spannungsmessung sicher, dass sich
das Messgerät nicht im Strommessbereich befindet.
• Zeigt das Gerät sofort nach dem Anschließen an das
Messobjekt eine Messbereichsüberschreitung (OL) an,
schalten Sie zuerst den Stromkreis am Messobjekt aus
und entfernen Sie dann umgehend die Messleitungen vom
Messobjekt.
• Schalten Sie keine Motoren im Messkreis während der
Messung ein oder aus. Durch Ein- und Ausschaltvorgänge
entstehende Spannungsspitzen können das Messgerät
beschädigen.
DE
1. Schalten Sie den Drehschalter in den größten V DC
Spannungsmessbereich.
2. Stecken Sie den der Stecker der schwarzen Messleitung in
die Messbuchse COM und den Stecker der roten
Messleitung in die Messbuchse V/Ω/mA.
3. Verbinden Sie beide Messspitzen polungsrichtig mit dem
Messobjekt (schwarz an minus, rot an plus).
ð Bei negativer Eingangsspannung erscheint im Display
ein Minus (-) vor dem Messwert.
ð Der Messwert wird im Display angezeigt.
4. Schalten Sie den Drehschalter auf die Position, die dem
abgelesen Wert am nächsten ist, diesen jedoch nicht
unterschreitet.
ð Der Messwert wird im Display angezeigt.
Wechselspannung messen
Gefahr
Es besteht die Gefahr eines elektrischen Schlages bei
unsachgemäßer Handhabung des Messgerätes!
Beachten Sie folgende Hinweise vor jeder Spannungsmessung:
• Zwischen den Anschlüssen bzw. zwischen den
Anschlüssen und Erde nie eine Spannung anlegen, die die
angegebene Nennspannung des Messgerätes
überschreitet (siehe Gehäuseaufdruck).
• Prüfen Sie die Messleitungen auf beschädigte Isolation und
auf Durchgang. Tauschen Sie beschädigte Messleitungen
aus
• Prüfen Sie die Isolation der Messgerätebuchsen.
• Stellen Sie vor dem Gebrauch die Funktion des
Messgerätes sicher, indem Sie Messungen mit einer
bekannten Spannung vornehmen.
• Schließen Sie zuerst die an der Masse anliegende
Messleitung an und erst danach die stromführenden
Messleitung. Beim Abnehmen der Messleitungen in
umgekehrter Reihenfolge vorgehen, d.h. die stromführende
Messleitung zuerst abtrennen.
• Stellen Sie vor jeder Spannungsmessung sicher, dass sich
das Messgerät nicht im Strommessbereich befindet.
• Zeigt das Gerät sofort nach dem Anschließen an das
Messobjekt eine Messbereichsüberschreitung (OL) an,
schalten Sie zuerst den Stromkreis am Messobjekt aus
und entfernen Sie dann umgehend die Messleitungen vom
Messobjekt.
• Schalten Sie keine Motoren im Messkreis während der
Messung ein oder aus. Durch Ein- und Ausschaltvorgänge
entstehende Spannungsspitzen können das Messgerät
beschädigen.
1. Schalten Sie den Drehschalter in den gewünschten
V AC-Spannungsmessbereich.
2. Stecken Sie den der Stecker der schwarzen Messleitung in
die Messbuchse COM und den Stecker der roten
Messleitung in die Messbuchse V/Ω/mA.
