Modelo 2

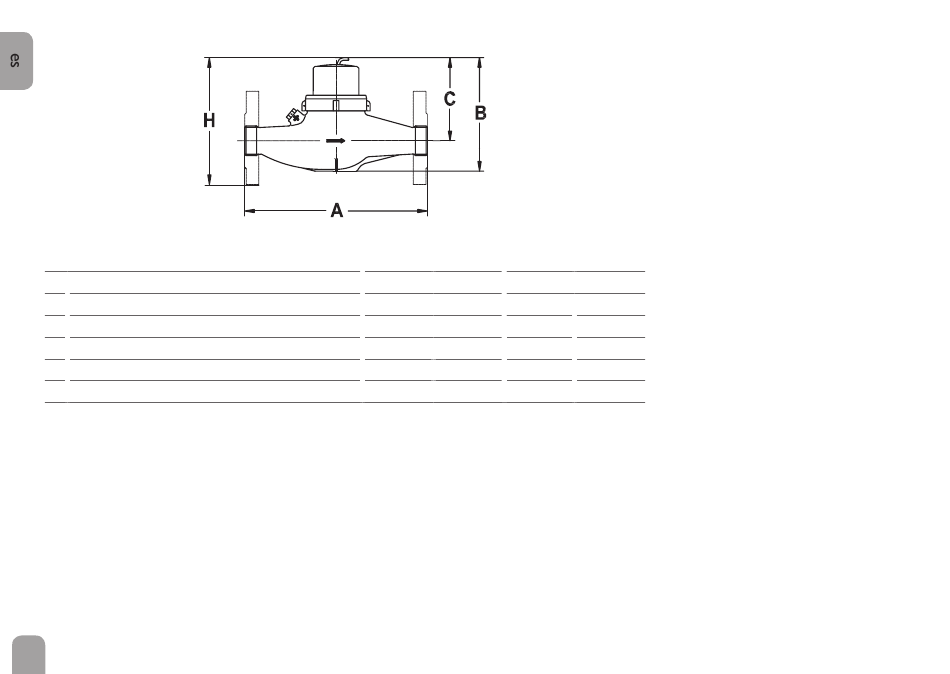

Turbina a chorro múltiple para
DN25/DN40/DN50
A longitud del contador sin los racores
B altura total
C altura desde la midad del tubo
H altura con las bridas
peso con los racores
peso sin los racores
Montaje horizontal
30
3,5 m³/h 6,0 m³/h 10 m³/h 15 m³/h
260 mm
143 mm 169 mm
100 mm 123 mm
152 mm 192 mm
3,2 kg 3,2 kg 6,4 kg
2,7 kg 5,3 kg
300 mm
183 mm
126 mm
204 mm
7,4 kg
5,8 kg
