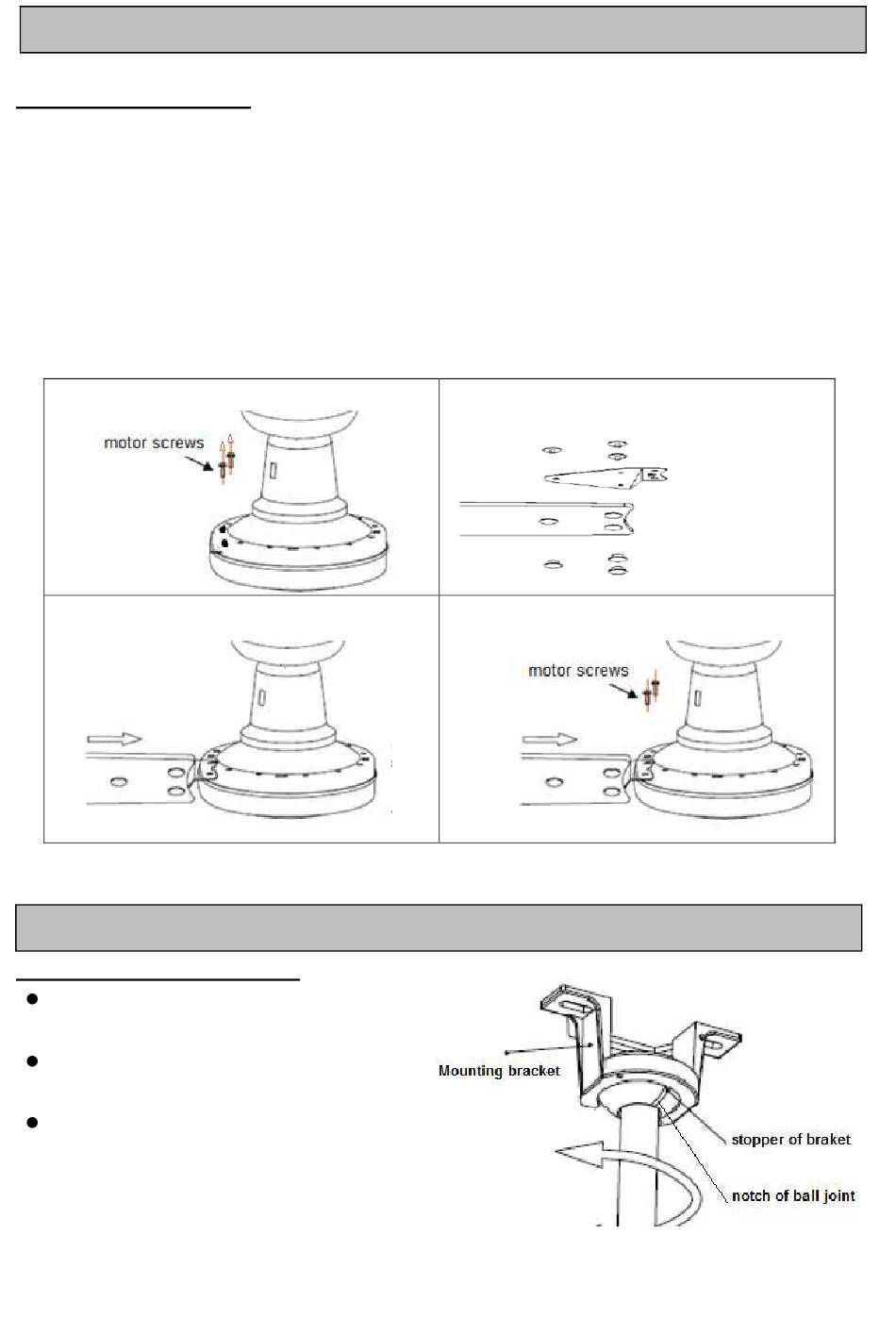

Instalación de las aspas
1. Antes de instalar las aspas, retire los tornillos del motor.
2. Ensamble las aspas y los soportes utilizando el juego de tornillos.
3. Inserte el gancho del soporte de aspas en el orificio cuadrado del motor.
4. Asegure firmemente el aspa al motor utilizando 2 tornillos con arandelas, cerciorándose de de
están asegurados simultáneamente (Tenga cuidado de no apretar demasiado pues esto podría
dañar las aspas)
Una vez finalizado, repita el proceso con las aspas restantes.
1
3
Instalar la barra descendente
La barra
preinstalada.
Levante el modulo de ventilador sobre el
soporte de montaje. Fig.5
Asegúrese de que la muesca sobre la
justa esférica está colocada sobre el tope
del soporte de montaje para evitar que el
ventilador gire durante el funcionamiento.
INSTALACIÓN DE LAS ASPAS
COLGAR EL VENTILADOR
descendente ha
2
4
sido
