Spannvorrichtung
Schnellspanner manuell

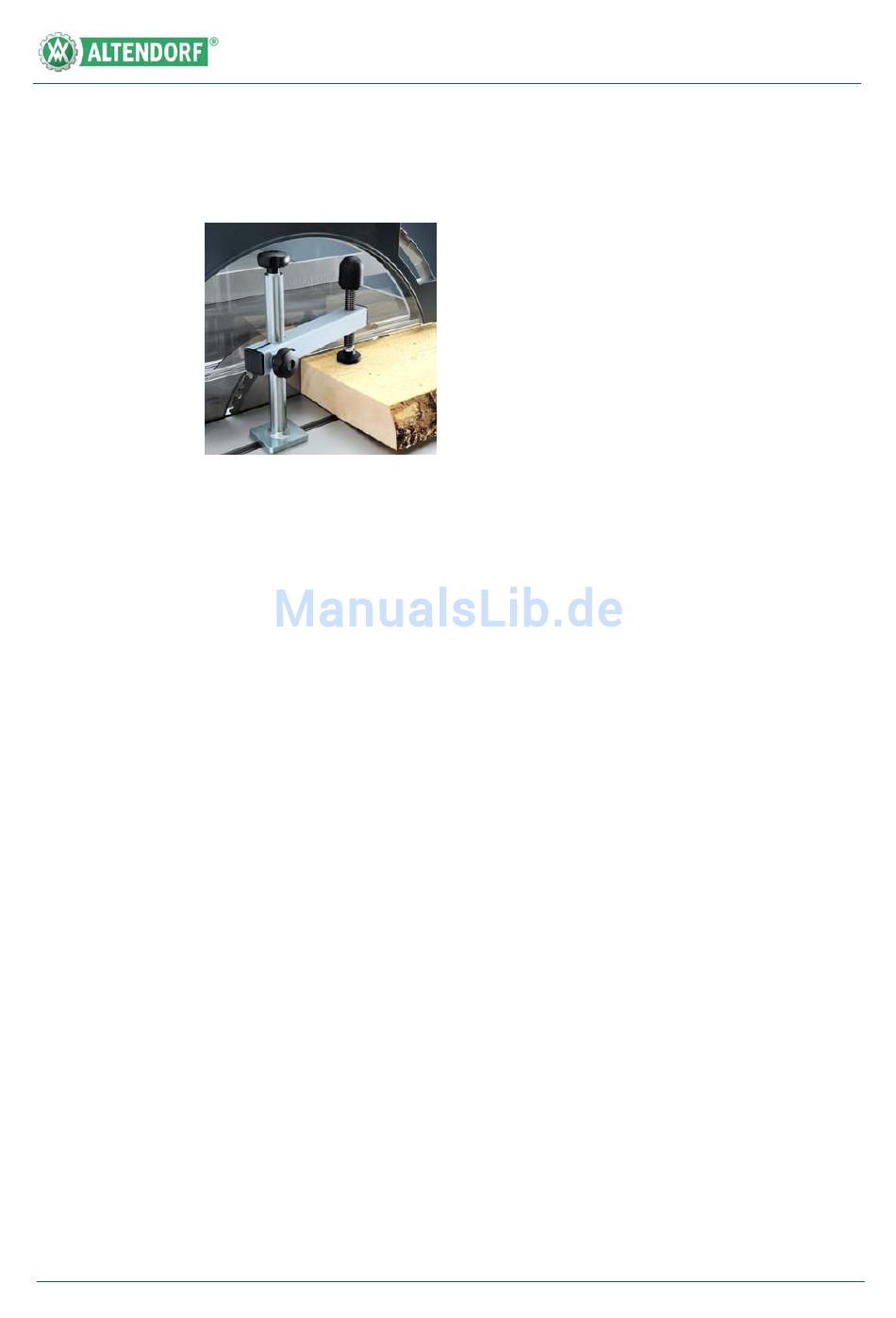

Abb. 6-33Schnellspanner manuell
Der manuelle Schnellspanner fixiert das Werkstück am Winkelanschlag.
Der manuelle Schnellspanner kann entlang der Nut auf der Oberseite des Dop-
pelrollwagens an jeder beliebigen Stelle fixiert werden. Hierzu mit dem am obe-
ren Ende der Rundstange befindlichen Handgriff den Mechanismus so weit
öffnen, daß der Nutstein von der Seite her in die Nut des Wagens eingescho-
ben werden kann. Den Schnellspanner an der gewünschten Position mit dem
Handgriff mit mäßiger Kraft festsetzen.Den seitlichen Handgriff lösen und den
Schnellspanner auf eine geeignete Höhe voreinstellen, danach mit Hilfe des
Handgriffs fixieren. Die eigentliche Klemmung des Werkstücks erfolgt nun mit
der Gewindestange am Ausleger. Mit Hilfe des Knebelgriffs das Werkstück fi-
xieren bzw. lösen.
