1.
2.
3.
Achten Sie darauf, dass zu Beginn einer Arbeit der Tisch in
der X- Achse und in der Y-Achse ungefähr in der Mitte der
möglichen Verfahrwege ist.

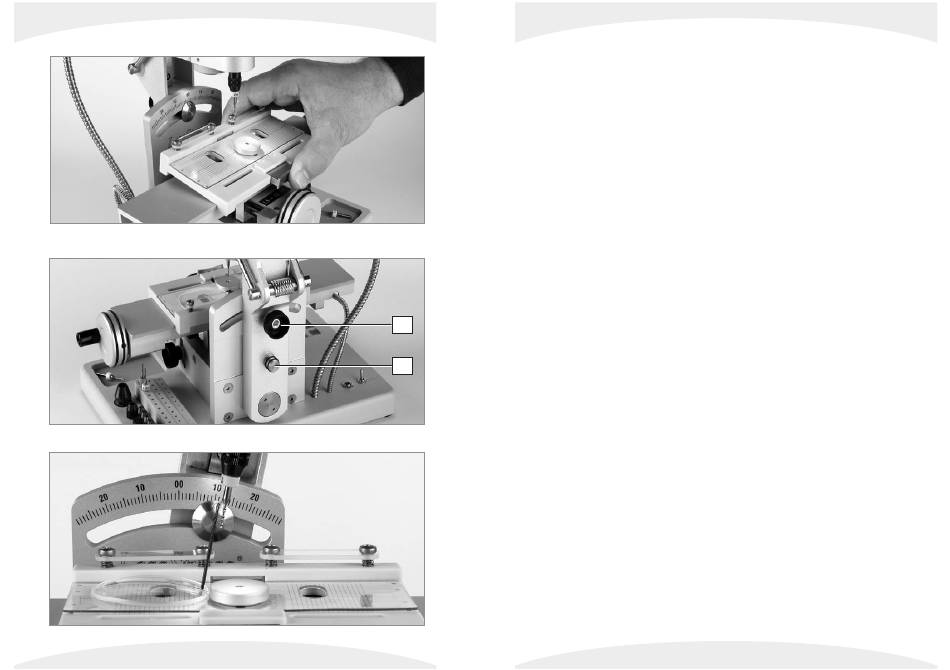

Klemmen Sie die Arbeitsplatte mit dem Stützglas auf den
Maschinentisch (vordere Taste eindrücken, Arbeitsplatte mit
der Vorderkante zuerst einrasten, Bild 1)
Stecken Sie einen Spiralbohrer oder Stift in ein Bohrloch an
der nasalen Seite des Stützglases, entfernen Sie den
Fixierstift (16), lösen Sie die Feststellschraube (17, Bild 2) und
schwenken Sie den Bohrarm so, dass der Stift im Stützglas
mit dem Bohrer im Bohrkopf parallel steht. (Bild 3)
Der Stift oder Spiralbohrer zum Winkelmessen sollte möglichst
knapp in die Bohrung der Stützscheibe passen. Wenn die
Bohrungen des Stützglases erheblich größer sind als der
16
Durchmesser der Schrauben, sollten Sie zum Messen der
Koordinaten auch einen entsprechend großen Bohrer
17
benutzen. Zum Bohren sollte der Durchmesser maximal 0.1
mm größer als die Schraube bzw. Hülse sein.
111/D
