Betriebs-und Wartungsanleitung
2.2

Betriebshinweise

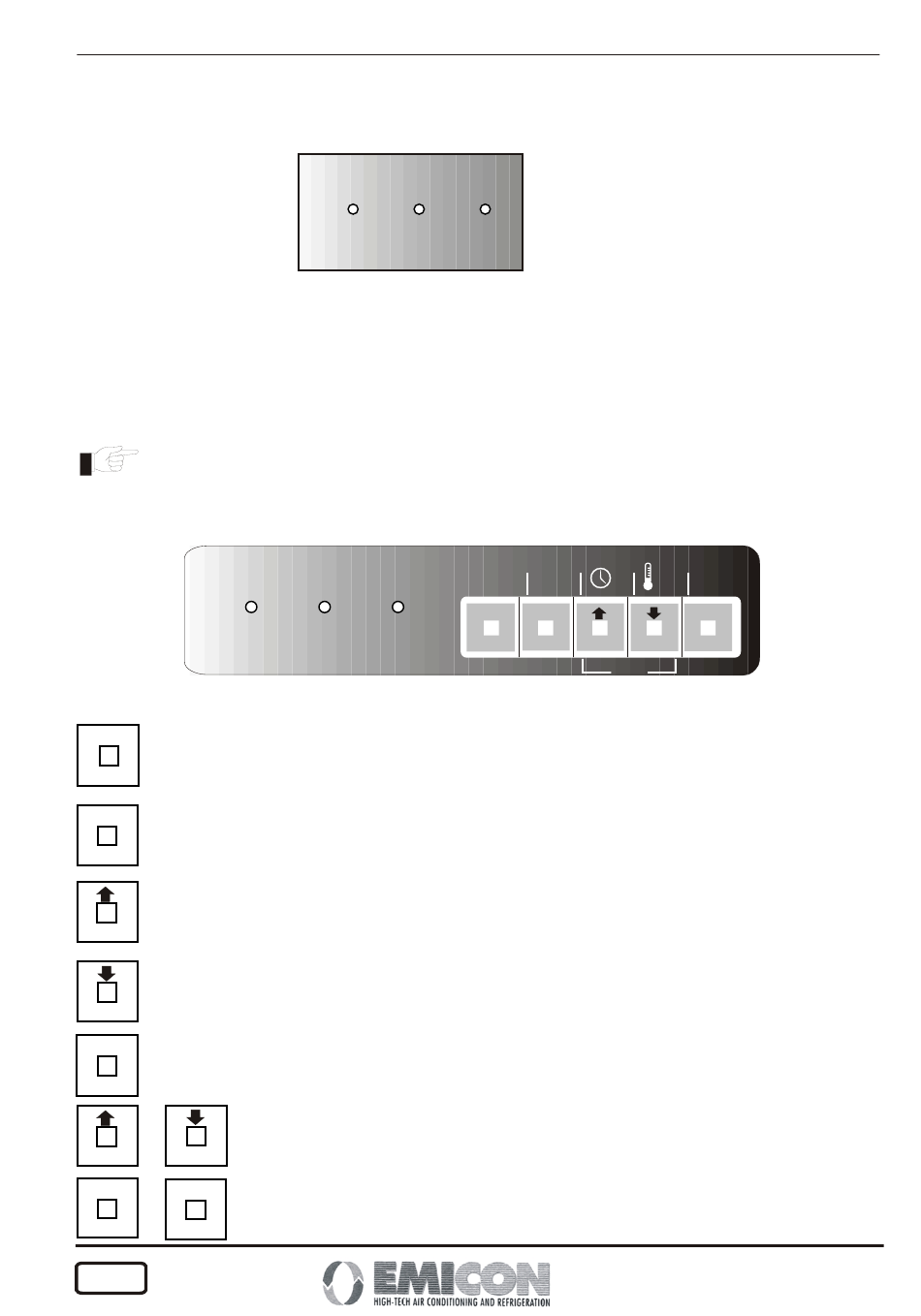

Die hauptsächlichen Status des Reglers werden dem Bediener mittels dreier, auf der Frontseite befindlichen Leds
(Abb. 3) darstellt.
led LINE (gelb):
versorgte Kontrolle
led ALARM (rot):
Maschine im Alarmzustand (das Symbol der Sirene auf dem Display schaltet sich nur bei
aktivem Summer ein).
led ON (grün):
Maschine von dem Tastenfeld oder dem Supervisor aus im ON-Status.
Der effektive On-Status der Maschine kann darüber hinaus von dem digitalen On-Off-Eingang, von dem aktiven
Zeitintervall, von der von der Haupteinheit (bei mehreren drehenden Einheiten) übertragenen Standby-Kondition,
abhängen und wird durch das Einschalten des Ventilatorsymbols angezeigt.
Die Symbole ON-OFF auf dem Display schalten sich nur bei Eingang des befähigten, Fernbedienung
Kontaktes ein und zeigen den Status des Kontaktes selbst an.
2.3

Tastenfeld

Die Tasten haben folgende Bedeutung:
on/off
Status umschalten: Ist die Maschine eingeschaltet, wird sie durch das Drücken der Taste in Standby
gesetzt. Im umgekehrten Fall wird sie wieder aktiviert.
alarm
Wird sie 5 Sekunden lang gedrückt, ermöglicht sie den Zugang zu den User-Parametern.
Ist ein Alarm vorhanden, schweigt der Summer.
Durch nachfolgendes Drücken werden zyklisch die laufende Uhrzeit, das Datum und die Lufttemperatur
in der Umgebung angezeigt.
In der Programmierungsphase erlaubt sie, den Wert der Parameter abzuspulen oder zu erhöhen.
Wird sie gedrückt gehalten, zeigt sie den Sollwert an.
In der Programmierungsphase erlaubt sie, den Wert der Parameter abzuspulen oder zu verringern.
enter
Wird sie 5 Sekunden lang gedrückt gehalten, ermöglicht sie zu Zugang zu den Direct-Parametern.
Werden sie gemeinsam 2 Sekunden lang gedrückt, erlauben sie, die Alarme zurückzusetzen.
+
alarm
enter
+
Werden sie gemeinsam 5 Sekunden lang gedrückt, erlauben sie zu Zugang zu den Factory
Parametern.
4
MIKROPROZESSOR EMIpro
line alarm
line alarm on
on
Abbildung 3
Prg
on/off alarm
Clear
Rev. 0 von 02/'02
Sel
enter
Abbildung 4
