CompTrol Interface II
Eingang Sollwertverschiebung:
Temperatursollwertverstellung 0-10 V DC entspr. 18..30°C gem. Tabelle
Sollwerte werden nur bei geschlossenem D4 Eingang geschrieben
Hinweis
Eine Temperatursollwertverstellung kann auch durch die
Beschaltung mit Widerständen wie auf Seite 26 beschrieben
vorgenommen werden.
Ausgänge:
Relais 1
(Kontakt gem. SW2 / S6) (LED leuchtet bei Alarm)
Relais 2
Relais 3

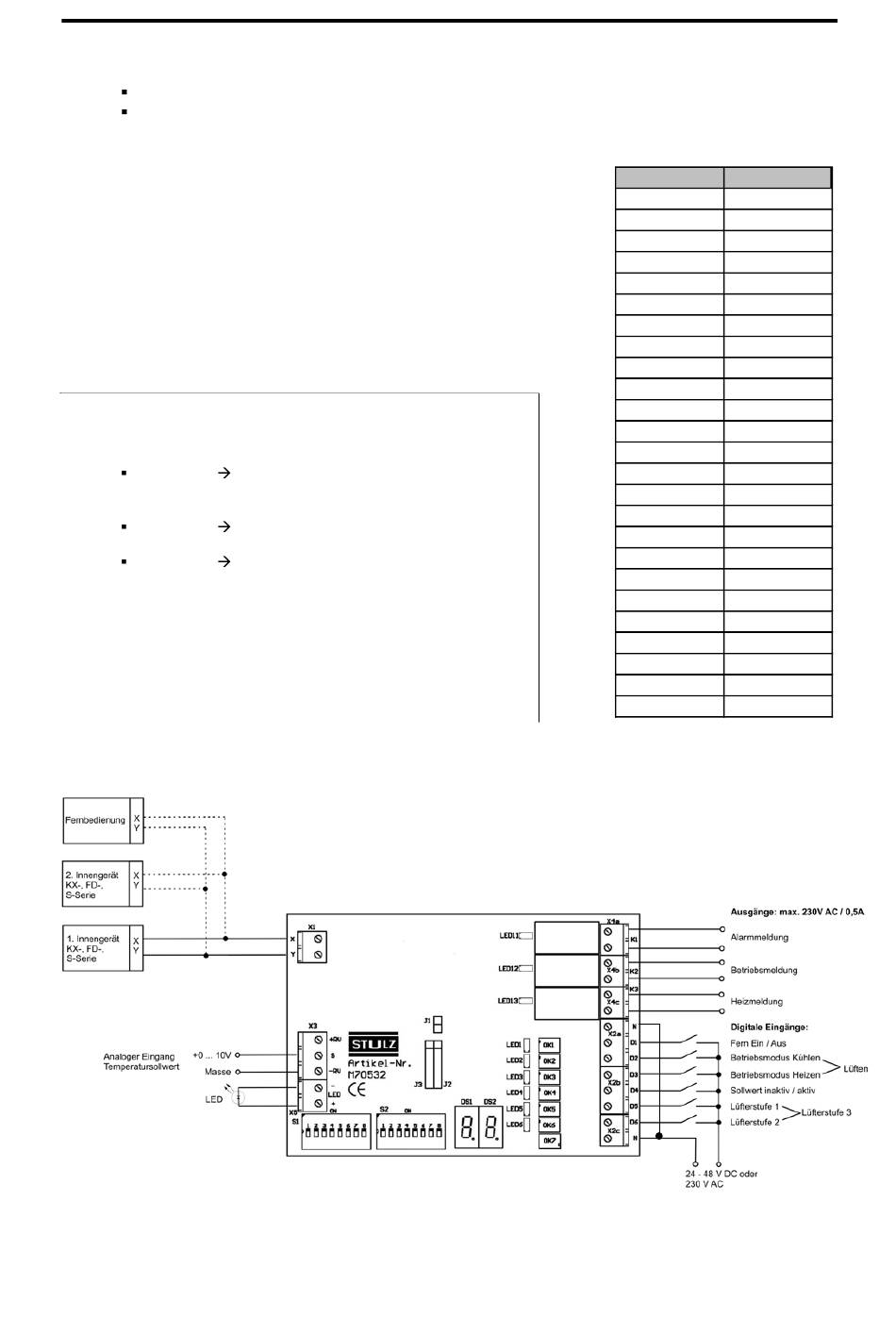

Anschlussschema – Programm 7
Alarmmeldung -
Betriebsmeldung als NO Kontakt
Heizmeldung als NO Kontakt
25
V
Temp. (°C)
0
18
0,6
18,5
1
19
1,4
19,5
1,8
20
2,2
20,5
2,6
21
3
21,5
3,4
22
3,8
22,5
4,2
23
4,6
23,5
5
24
5,4
24,5
5,8
25
6,2
25,5
6,6
26
7
26,5
7,4
27
7,8
27,5
8,2
28
8,6
28,5
9
29
9,4
29,5
10
30
© Stulz GmbH, Hamburg
