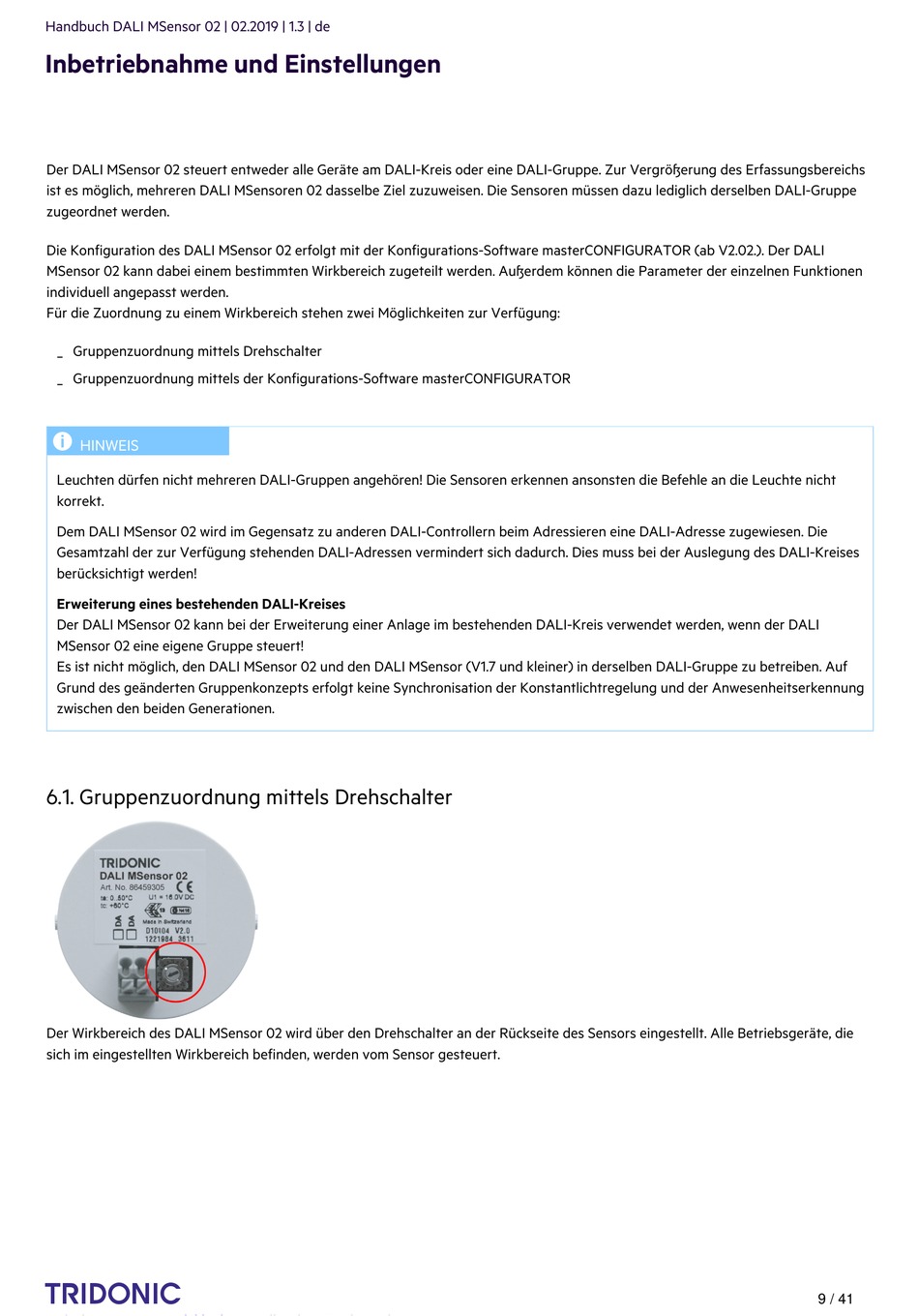

Handbuch DALI MSensor 02 | 02.2019 | 1.3 | de
Inbetriebnahme und Einstellungen
Der DALI MSensor 02 steuert entweder alle Geräte am DALI-Kreis oder eine DALI-Gruppe. Zur Vergrößerung des Erfassungsbereichs
ist es möglich, mehreren DALI MSensoren 02 dasselbe Ziel zuzuweisen. Die Sensoren müssen dazu lediglich derselben DALI-Gruppe
zugeordnet werden.
Die Konfiguration des DALI MSensor 02 erfolgt mit der Konfigurations-Software masterCONFIGURATOR (ab V2.02.). Der DALI
MSensor 02 kann dabei einem bestimmten Wirkbereich zugeteilt werden. Außerdem können die Parameter der einzelnen Funktionen
individuell angepasst werden.
Für die Zuordnung zu einem Wirkbereich stehen zwei Möglichkeiten zur Verfügung:
_
Gruppenzuordnung mittels Drehschalter
_
Gruppenzuordnung mittels der Konfigurations-Software masterCONFIGURATOR
I
HINWEIS
Leuchten dürfen nicht mehreren DALI-Gruppen angehören! Die Sensoren erkennen ansonsten die Befehle an die Leuchte nicht
korrekt.
Dem DALI MSensor 02 wird im Gegensatz zu anderen DALI-Controllern beim Adressieren eine DALI-Adresse zugewiesen. Die
Gesamtzahl der zur Verfügung stehenden DALI-Adressen vermindert sich dadurch. Dies muss bei der Auslegung des DALI-Kreises
berücksichtigt werden!
Erweiterung eines bestehenden DALI-Kreises
Der DALI MSensor 02 kann bei der Erweiterung einer Anlage im bestehenden DALI-Kreis verwendet werden, wenn der DALI
MSensor 02 eine eigene Gruppe steuert!
Es ist nicht möglich, den DALI MSensor 02 und den DALI MSensor (V1.7 und kleiner) in derselben DALI-Gruppe zu betreiben. Auf
Grund des geänderten Gruppenkonzepts erfolgt keine Synchronisation der Konstantlichtregelung und der Anwesenheitserkennung
zwischen den beiden Generationen.
6.1. Gruppenzuordnung mittels Drehschalter
Der Wirkbereich des DALI MSensor 02 wird über den Drehschalter an der Rückseite des Sensors eingestellt. Alle Betriebsgeräte, die
sich im eingestellten Wirkbereich befinden, werden vom Sensor gesteuert.
...
c
9 / 41
