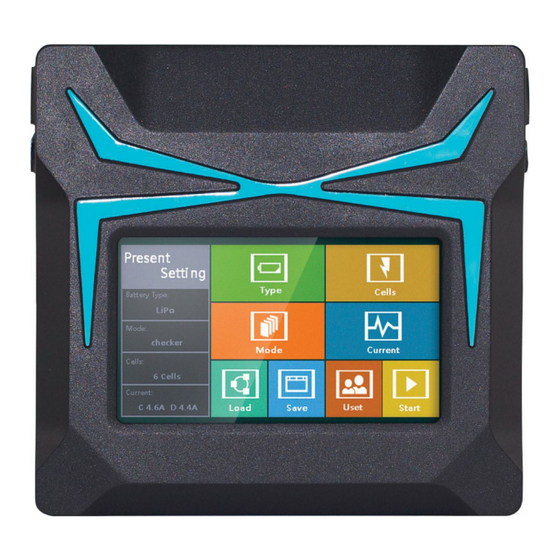

Inhaltszusammenfassung für ImaxRC X350

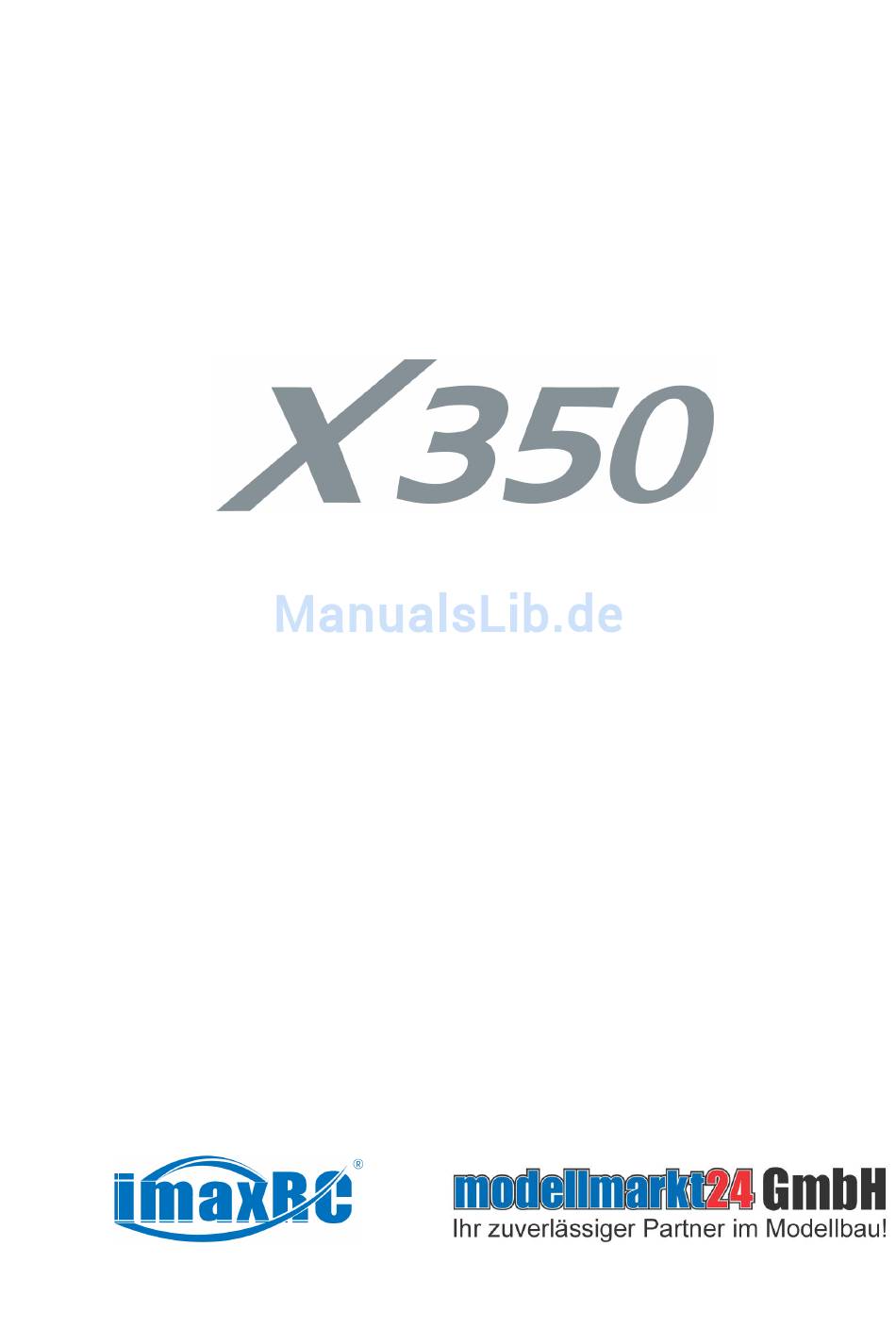

- Seite 1 Bedienungsanleitung Deutsch...
- Seite 2 4.3 inch Display 4.3 inch TFT Display, WQVGA (480x270), 65K Auflösung iM – OS Komplett neues OS System ermöglicht ein professionelles und effizientes Laden mit dem X350. USB Anschluss Zusätzlicher USB Anschluss mit 5V, 2.1A. Spezieller Ladeanschluss für iPhones und Smartphones!
- Seite 3 Bedienungsanleitung X350 DC www.modellmarkt24.ch/pi/iMax-X350-Touch.html iM – OS System Strom Zellen Modus X350 unterstützt Ladestrom LiXX 1 - 6S Schnelles Laden mehr als 6 0.1 – 15A NiXX 1 – 16S Balancer - Laden Batterietypen Entladestrom Pb 1 – 10S Laden LiPo / LiIon / 0.1 –...
- Seite 4 Bedienungsanleitung X350 DC www.modellmarkt24.ch/pi/iMax-X350-Touch.html iM – OS System LiPo LiPo Batterien, Spannung pro Zelle: 3.7V, Lade Abbruch (cut-off) Spannung 4.2V, Entlade Abbruch (cut-off) Spannung 3.0V LiIon LiIon Batterien, Spannung pro Zelle: 3.6V, Lade cut-off Spannung 4.1V, Entlade cut-off Spannung 2.5V LiFe LiFe Batterien, Spannung pro Zelle: 3.3V, Lade cut-off Spannung...
- Seite 5 Bedienungsanleitung X350 DC www.modellmarkt24.ch/pi/iMax-X350-Touch.html iM – OS System Balance-Laden (Balance) LiPo Balance. Das Ladegerät „balanced“ die Batterie während dem Laden. Wird nur bei LiPo Batterien verwendet. Verbinden Sie den Balance-Stecker mit dem Ladegerät. Unterstützt LiPo Batterien mit 2- 6 Zellen. Endstrom =1/10 Nominalwert.
- Seite 6 Bedienungsanleitung X350 DC www.modellmarkt24.ch/pi/iMax-X350-Touch.html Prüfen (Checker) Mess-Modus. Das Ladegerät misst die Hauptspannung und die Spannung der einzelnen Zellen. Die Batterie wird nicht geladen oder entladen. Manuelles Laden (ManualCharge) Diese Funktion ist für das Laden von NiMh Batterien gedacht. Funktioniert wie die Funktion „Laden“.
- Seite 7 Bedienungsanleitung X350 DC www.modellmarkt24.ch/pi/iMax-X350-Touch.html All in one Fertig mit dem lästigen Kabelsalat und dem ewigen Suchen nach dem richtigen Ladekabel! Das neuentwickelte Gerät macht seinem Namen alle Ehre. Die gängigsten Anschlüsse der Ladekabel plus ein Balancer-Port (JST-XH) sind direkt im Gerät integriert.
- Seite 8 Bedienungsanleitung X350 DC www.modellmarkt24.ch/pi/iMax-X350-Touch.html Warnhinweise / Schadenersatzausschluss Das X350 ist ein professionelles Ladegerät im RC Bereich. Bitte lesen Sie die Bedieungsanleitung vor dem ersten Gebrauch genau durch. Achtung: Beachten Sie bitte folgende Punkte bevor Sie das Gerät in Betrieb nehmen.
- Seite 9 Bedienungsanleitung X350 DC www.modellmarkt24.ch/pi/iMax-X350-Touch.html Lieferumfang Das X350 wird zusammen mit einem All-in-one Adapter, einem DC 12V Kabel mit Bananenstecker inkl. Krokodilklemmen und einer englischen und deutschsprachigen Betriebsanleitung ausgeliefert. Die deutschsprachige Bedienungsanleitung ist eine Exklusivität von www.modellmarkt24.ch X350 DC All-in-one Adapter...
-
Seite 10: Anschliessen Des Gerätes
Folgen Sie bei der Inbetriebnahme des Gerätes folgenden Schritten: 1. Schliessen Sie das 12V Stromkabel gemäss Bild am Ladegerät X350 an. Stecken Sie die Gegenseite des Kabels an eine 12V DC Stromquelle an (Beispiel: iMaxRC B35 Netzteil, nicht im Lieferumfang enthalten). - Seite 11 Bedienungsanleitung X350 DC www.modellmarkt24.ch/pi/iMax-X350-Touch.html 3. Schliessen Sie das Hauptkabel der Batterie an den dafür vorgesehenen Steckplatz an, das Balancer-Kabel an den Balancer- Port. Modellmarkt24 GmbH CHE-486.007.110 MWST www.modellmarkt24.ch Stollermatte 9 IBAN CHF76 8082 0000 0079 2400 6 info@modellmarkt24.ch 11 / 40...
-
Seite 12: Starten Des Gerätes
Bedienungsanleitung X350 DC www.modellmarkt24.ch/pi/iMax-X350-Touch.html Starten des Gerätes Nach dem Anschliessen des Gerätes an eine externe Stromquelle erscheint folgendes Bild (Bild 1). Bild 1 Nach 2 Sekunden wechselt das Bild auf die Seite mit den Warnhinweisen und dem Copyright (Bild 2). Sie bestätigen, dass Sie die Hinweise gelesen, verstanden und akzeptiert haben (grünes Feld), oder nicht (rotes... - Seite 13 Bedienungsanleitung X350 DC www.modellmarkt24.ch/pi/iMax-X350-Touch.html Wenn „Nein“ dann nehmen Sie bitte mit dem Hersteller Kontakt auf oder bringen Sie das Gerät zurück zu Ihrem Händler. Bild 3 Hinweis: Bitte lesen Sie den Haftungsausschluss (Disclaimer) genau durch bevor Sie das Gerät in Betrieb nehmen.
- Seite 14 Bedienungsanleitung X350 DC www.modellmarkt24.ch/pi/iMax-X350-Touch.html Laden einer LiPo / LiIon / LiFe Batterie Beispiel 1: LiPo Berühren Sie das Feld Typ (Type) (Bild 5). Bild 5 Es erscheint das Batterie-Auswahl-Menu. Klicken Sie auf das Feld „LiPo“ (Bild 6). Bild 6 Das Bild springt automatisch zurück ins Hauptmenu.
- Seite 15 Bedienungsanleitung X350 DC www.modellmarkt24.ch/pi/iMax-X350-Touch.html Berühren Sie danach das Feld Modus (Mode) (Bild 7). Bild 7 Es erscheint der Modus-Auswahl-Bildschirm. Wir wählen den meistgebrauchten Modus um eine LiPo Batterie (Beispiel 1) zu laden, den Modus: „Balance“ (Bild 8). Bild 8 Das Bild springt automatisch zurück ins Hauptmenu.
- Seite 16 Bedienungsanleitung X350 DC www.modellmarkt24.ch/pi/iMax-X350-Touch.html Berühren Sie das Feld Zellen (Cells) (Bild 9). Bild 9 Wählen Sie die Anzahl Zellen, die Ihre Batterie hat, indem Sie direkt die Nummer berühren oder den Balken mit den Pfeilen verschieben. Haben Sie die richtige Zellenzahl eingegeben, dann bestätigen Sie diese indem Sie das Feld „OK“...
- Seite 17 Bedienungsanleitung X350 DC www.modellmarkt24.ch/pi/iMax-X350-Touch.html Berühren Sie das Feld „Strom“ (Current) (Bild 11). Bild 11 Wählen Sie den Ladestrom resp. den Entladestrom, passend zu Ihrer Batterie (Bild 12), indem Sie direkt die Nummer berühren oder mit den Pfeiltasten den Balken verschieben. Haben Sie die richtige Amperezahl eingegeben, dann bestätigen Sie diese indem Sie das Feld „OK“...
- Seite 18 Bedienungsanleitung X350 DC www.modellmarkt24.ch/pi/iMax-X350-Touch.html Berühren Sie das Feld „Start“ (Start), sobald Sie mit dem Laden der Batterie beginnen wollen (Bild 17). Das Ladegerät prüft den Status der Batterie automatisch. Wenn alles in Ordnung ist, dann beginnt der Ladevorgang (Bild 18).
- Seite 19 Bedienungsanleitung X350 DC www.modellmarkt24.ch/pi/iMax-X350-Touch.html Sobald der Ladevorgang abgeschlossen ist, erscheint eine Meldung „Ladung abgeschlossen“ (Charge completed) auf dem Bildschirm. Bestätigen Sie die Meldung indem Sie das Feld „OK“ berühren (Bild 19). Bild 19 Es erscheint automatisch das Hauptmenu. Sie können die Batterie nun vom Ladegerät trennen.
- Seite 20 Bedienungsanleitung X350 DC www.modellmarkt24.ch/pi/iMax-X350-Touch.html Laden einer NiMh / NiCd Batterie Beispiel 2: NiMh Berühren Sie das Feld Typ (Type) (Bild 21). Bild 21 Es erscheint das Batterie-Auswahl-Menu. Klicken Sie auf das Feld „NiMh“ (Bild 22). Bild 22 Das Bild springt automatisch zurück ins Hauptmenu.
- Seite 21 Bedienungsanleitung X350 DC www.modellmarkt24.ch/pi/iMax-X350-Touch.html Berühren Sie danach das Feld Modus (Mode) (Bild 23). Bild 23 Es erscheint der Modus-Auswahl-Bildschirm. Wir wählen den meistgebrauchten Modus um eine NiMh Batterie (Beispiel 2) zu laden, den Modus: „Charge“ (Bild 24). Bild 24 Das Bild springt automatisch zurück ins Hauptmenu.
- Seite 22 Bedienungsanleitung X350 DC www.modellmarkt24.ch/pi/iMax-X350-Touch.html Berühren Sie das Feld Zellen (Cells) (Bild 25). Bild 25 Wählen Sie die Anzahl Zellen, die Ihre Batterie hat, indem Sie direkt die Nummer berühren oder den Balken mit den Pfeilen verschieben. Haben Sie die richtige Zellenzahl eingegeben, dann bestätigen Sie diese indem Sie das Feld „OK“...
- Seite 23 Bedienungsanleitung X350 DC www.modellmarkt24.ch/pi/iMax-X350-Touch.html Berühren Sie das Feld „Strom“ (Current) (Bild 27). Bild 27 Wählen Sie den Ladestrom resp. den Entladestrom, passend zu Ihrer Batterie (Bild 28), indem Sie direkt die Nummer berühren oder mit den Pfeiltasten den Balken verschieben. Haben Sie die richtige Amperezahl eingegeben, dann bestätigen Sie diese indem Sie das Feld „OK“...
- Seite 24 Bedienungsanleitung X350 DC www.modellmarkt24.ch/pi/iMax-X350-Touch.html Berühren Sie das Feld „Start“ (Start), sobald Sie mit dem Laden der Batterie beginnen wollen (Bild 29). Das Ladegerät prüft den Status der Batterie automatisch. Wenn alles in Ordnung ist, dann beginnt der Ladevorgang (Bild 30).
- Seite 25 Bedienungsanleitung X350 DC www.modellmarkt24.ch/pi/iMax-X350-Touch.html Sobald der Ladevorgang abgeschlossen ist, erscheint eine Meldung „Ladung abgeschlossen“ (Charge completed) auf dem Bildschirm. Bestätigen Sie die Meldung indem Sie das Feld „OK“ berühren (Bild 31). Bild 31 Es erscheint automatisch das Hauptmenu. Sie können die Batterie nun vom Ladegerät trennen.
- Seite 26 Bedienungsanleitung X350 DC www.modellmarkt24.ch/pi/iMax-X350-Touch.html Laden einer Pb Batterie Beispiel 3: Pb Berühren Sie das Feld Typ (Type) (Bild 33). Bild 33 Es erscheint das Batterie-Auswahl-Menu. Klicken Sie auf das Feld „Pb“ (Bild 34). Bild 34 Das Bild springt automatisch zurück ins Hauptmenu.
- Seite 27 Bedienungsanleitung X350 DC www.modellmarkt24.ch/pi/iMax-X350-Touch.html Berühren Sie danach das Feld „Modus“ (Mode) (Bild 35). Bild 35 Es erscheint der Modus-Auswahl-Bildschirm. Wir wählen den Modus: „Charge“ (Bild 36). Bild 36 Das Bild springt automatisch zurück ins Hauptmenu. Hinweis: Es gibt 2 verschieden Modi, Laden (Charge) oder Entladen (Discharge).
- Seite 28 Bedienungsanleitung X350 DC www.modellmarkt24.ch/pi/iMax-X350-Touch.html Berühren Sie das Feld „Zellen“ (Cells) (Bild 37). Bild 37 Wählen Sie die Anzahl Zellen, die Ihre Batterie hat, indem Sie direkt die Nummer berühren oder den Balken mit den Pfeilen verschieben. Haben Sie die richtige Zellenzahl eingegeben, dann bestätigen Sie diese indem Sie das Feld „OK“...
- Seite 29 Bedienungsanleitung X350 DC www.modellmarkt24.ch/pi/iMax-X350-Touch.html Berühren Sie das Feld „Strom“ (Current) (Bild 39). Bild 39 Wählen Sie den Ladestrom resp. den Entladestrom, passend zu Ihrer Batterie (Bild 28), indem Sie direkt die Nummer berühren oder mit den Pfeiltasten den Balken verschieben. Haben Sie die richtige Amperezahl eingegeben, dann bestätigen Sie diese indem Sie das Feld „OK“...
- Seite 30 Bedienungsanleitung X350 DC www.modellmarkt24.ch/pi/iMax-X350-Touch.html Berühren Sie das Feld „Start“ (Start), sobald Sie mit dem Laden der Batterie beginnen wollen (Bild 41). Das Ladegerät prüft den Status der Batterie automatisch. Wenn alles in Ordnung ist, dann beginnt der Ladevorgang (Bild 42).
- Seite 31 Bedienungsanleitung X350 DC www.modellmarkt24.ch/pi/iMax-X350-Touch.html Sobald der Ladevorgang abgeschlossen ist, erscheint eine Meldung „Ladung abgeschlossen“ (Charge completed) auf dem Bildschirm. Bestätigen Sie die Meldung indem Sie das Feld „OK“ berühren (Bild 43). Bild 43 Es erscheint automatisch das Hauptmenu. Sie können die Batterie nun vom Ladegerät trennen.
- Seite 32 Bedienungsanleitung X350 DC www.modellmarkt24.ch/pi/iMax-X350-Touch.html Speichern und Laden der am häufigsten verwendeten Batterie-Einstellungen Wenn Sie die getätigten Einstellungen, passend zu einer Batterie, immer wieder verwenden wollen, dann können Sie diese Einstellungen abspeichern und später wieder aufrufen. Berühren Sie das Feld „Speichern“ (Save) (Bild 13).
- Seite 33 Bedienungsanleitung X350 DC www.modellmarkt24.ch/pi/iMax-X350-Touch.html Wenn Sie bereits gespeicherte Einstellungen einer Batterie wieder laden wollen dann berühren Sie im Hauptmenu das Feld „Laden“ (Load) (Bild 15). Bild 15 Wählen Sie im nächsten Schritt eine bereits abgespeicherte Einstellung aus. Berühren Sie dafür das von Ihnen gewünschte Feld. Hier im Beispiel (Bild 16) ist es eine LiPo Batterie, 3S, Laden mit 3.5A.
- Seite 34 Das iM - OS System ist ein komplett neu entwickeltes Betriebssystem für Ladegeräte der neusten Generation. Das iM – OS System wurde entwickelt und gebaut von iMaxRC. Es ist das erste Betriebssystem der Welt, das ausschliesslich geschrieben wurde für Ladegeräte mit Touch Screen.
- Seite 35 Bedienungsanleitung X350 DC www.modellmarkt24.ch/pi/iMax-X350-Touch.html Berühren Sie als Beispiel das Feld „Abbruch Eingangsspannung“ (Cut off Low Input) (Bild 47). Bild 47 Auf der linken Seite des Bildschirms erscheint nun eine Balkenanzeige auf der Sie den Einstellwert „Abbruch Eingangsspannung“ einstellen können (Bild 48). Wenn Sie die Einstellung mit „OK“ bestätigen, wechselt das Bild zurück auf das Menu der „Anwendungen für...
- Seite 36 Bedienungsanleitung X350 DC www.modellmarkt24.ch/pi/iMax-X350-Touch.html iM – OS System Einstellwerte Abbruch Eingangsspannung Einstellbereich: 10V bis 21V. Beim Unterschreiten des eingestellten Wertes der Eingangsspannung (DC) wird das Ladegerät den Lade- oder Entladevorgang abbrechen. Abbruch Temperatur Einstellbereich: 40°C bis 80°C. Beim Überschreiten des eingestellten Temperaturwertes, wird das Ladegerät den Lade- oder...
- Seite 37 Bedienungsanleitung X350 DC www.modellmarkt24.ch/pi/iMax-X350-Touch.html iM – OS System Einstellwerte Ruhezeit Einstellbereich: 1 bis 60min. Entspricht der Ruhezeit zwischen 2 Zyklen. Anzahl Zyklen Einstellbereich: 1 bis 6 Zyklen. Helligkeit des Display Einstellbereich: 1 bis 10. Signalton Einschalten aller Töne, nur Berührungssignalton aus oder Ausschalten aller Signaltöne.
- Seite 38 Sicherheitsbestimmungen und Fehlermeldungen Lüfter Wichtig: Das Ladegerät X350 hat 3 Parameter die den integrierten Lüfter beeinflussen. 1. Sobald die Arbeitstemperatur 40°C überschreitet, erhöht sich die Ventilatorgeschwindigkeit um eine Stufe pro 2°C. 2. Sobald die Ladeleistung 100W erreicht, erhöht sich die Ventilatorgeschwindigkeit um eine Sufe pro 5W.
- Seite 39 Mit dem Ladegerät werden keine Ersatz- oder Verschleissteile mitgeliefert. Unterhalt und Reparaturen dürfen nur vom Hersteller durchgeführt werden, niemals vom Bediener selbst. Bitte wenden Sie sich im Fall eines Defekts an Ihren iMaxRC Partner. Garantieanspruch Bei unsachgemässer Bedienung, Demontage oder falschem Einsatz des Gerätes erlischt jeglicher Garantieanspruch.
- Seite 40 Bedienungsanleitung X350 DC www.modellmarkt24.ch/pi/iMax-X350-Touch.html iMaxRC Co., Ltd Modellmarkt24 GmbH F4 201-205, F518 Idealand Stollermatte 9 Baoyuan Road, Baoan 3714 Frutigen Shenzhen, P.R.C Schweiz www.imaxrc.com www.modellmarkt24.ch info@modellmarkt24.ch Modellmarkt24 GmbH CHE-486.007.110 MWST www.modellmarkt24.ch Stollermatte 9 IBAN CHF76 8082 0000 0079 2400 6 info@modellmarkt24.ch...
