Inhaltszusammenfassung für ImaxRC x100 AC
- Seite 1 Bedienungsanleitung Deutsch...

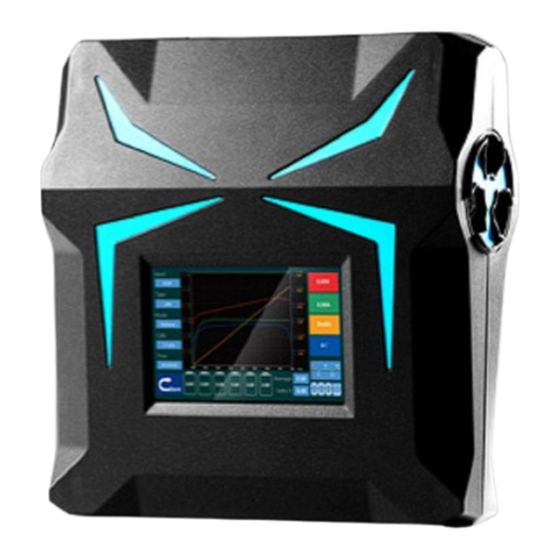

- Seite 2 Bedienungsanleitung X100 AC www.modellmarkt24.ch/pi/iMax-X100-AC.html Neues Ladegerät X100 AC Touch Screen Bedienung Mit dem 3.0 inch Touch Screen ist die Bedienung ganz einfach 3.0 inch Display 3.0 inch TFT Display, WQVGA (400x240), 65K Auflösung iM – OS V2.15 Komplett neues OS System ermöglicht ein professionelles und effizientes Laden mit dem X100.
- Seite 3 Bedienungsanleitung X100 AC www.modellmarkt24.ch/pi/iMax-X100-AC.html iM – OS System Strom Zellen Modus X100 unterstützt Ladestrom LiXX 1-6S Schnelles Laden mehr als 6 0.1 – 8A NiXX 1 – 16S Balancer - Laden Batterietypen Entladestrom Pb 1 – 10S Laden LiPo / LiIon / 0.1 –...
- Seite 4 Bedienungsanleitung X100 AC www.modellmarkt24.ch/pi/iMax-X100-AC.html iM – OS System LiPo LiPo Batterien, Spannung pro Zelle: 3.7V, Lade Abbruch (cut-off) Spannung 4.2V, Entlade Abbruch (cut-off) Spannung 3.0V LiIon LiIon Batterien, Spannung einzelne Zelle: 3.6V, Lade cut-off Spannung 4.1V, Entlade cut-off Spannung 2.5V LiFe LiFe Batterien, Spannung einzelne Zelle: 3.3V, Lade cut-off...
- Seite 5 Bedienungsanleitung X100 AC www.modellmarkt24.ch/pi/iMax-X100-AC.html iM – OS System Balance-Laden (Balance) LiPo Balance. Das Ladegerät „balanced“ die Batterie während dem Laden. Wird nur bei LiPo Batterien verwendet. Verbinden Sie den Balance-Stecker mit dem Ladegerät. Unterstützt LiPo Batterien mit 2- 6 Zellen. Endstrom =1/10 Nominalwert.
- Seite 6 Bedienungsanleitung X100 AC www.modellmarkt24.ch/pi/iMax-X100-AC.html Prüfen (Checker) Mess-Modus. Das Ladegerät misst die Hauptspannung und die Spannung der einzelnen Zellen. Die Batterie wird nicht geladen oder entladen. Manuelles Laden (ManualCharge) Diese Funktion ist für das Laden von NiMh Batterien gedacht. Funktioniert wie die Funktion „Laden“.
- Seite 7 Bedienungsanleitung X100 AC www.modellmarkt24.ch/pi/iMax-X100-AC.html Warnhinweise / Schadenersatzausschluss Das X100 ist ein professionelles Ladegerät im RC Bereich. Bitte lesen Sie die Bedieungsanleitung vor dem ersten Gebrauch genau durch. Achtung: Beachten Sie bitte folgende Punkte bevor Sie das Gerät in Betrieb nehmen.
-
Seite 8: Anschliessen Des Gerätes
Bedienungsanleitung X100 AC www.modellmarkt24.ch/pi/iMax-X100-AC.html Anschliessen des Gerätes Folgen Sie bei der Inbetriebnahme des Gerätes folgenden Schritten: 1. Schliessen Sie das 230V Stromkabel gemäss Bild am Ladegerät X100 an. Stecken Sie die Gegenseite des Kabels an eine 230V AC Stromquelle an („normale“ Stromsteckdose in der Schweiz). -
Seite 9: Starten Des Gerätes
Bedienungsanleitung X100 AC www.modellmarkt24.ch/pi/iMax-X100-AC.html Starten des Gerätes Nach dem Anschliessen des Gerätes an eine externe Stromquelle erscheint folgendes Bild (Bild 1). Bild 1 Nach 2 Sekunden wechselt das Bild auf die Seite mit den Warnhinweisen und dem Copyright (Bild 2). Sie bestätigen, dass Sie die Hinweise gelesen, verstanden und akzeptiert haben (grünes Feld), oder nicht (rotes... - Seite 10 Bedienungsanleitung X100 AC www.modellmarkt24.ch/pi/iMax-X100-AC.html Wenn „Nein“ dann nehmen Sie bitte mit dem Hersteller Kontakt auf oder bringen Sie das Gerät zurück zu Ihrem Händler. Bild 3 Hinweis: Bitte lesen Sie den Haftungsausschluss (Disclaimer) genau durch bevor Sie das Gerät in Betrieb nehmen.
- Seite 11 Bedienungsanleitung X100 AC www.modellmarkt24.ch/pi/iMax-X100-AC.html Laden einer LiPo / LiIon / LiFe Batterie Beispiel 1: LiPo Berühren Sie das Feld Typ (Type) (Bild 5). Bild 5 Es erscheint das Batterie-Auswahl-Menu. Klicken Sie auf das Feld „LiPo“ (Bild 6). Bild 6 Das Bild springt automatisch zurück ins Hauptmenu.
- Seite 12 Bedienungsanleitung X100 AC www.modellmarkt24.ch/pi/iMax-X100-AC.html Berühren Sie danach das Feld Modus (Mode) (Bild 7). Bild 7 Es erscheint der Modus-Auswahl-Bildschirm. Wir wählen den meistgebrauchten Modus um eine LiPo Batterie (Beispiel 1) zu laden, den Modus: „Balance“ (Bild 8). Bild 8 Das Bild springt automatisch zurück ins Hauptmenu.
- Seite 13 Bedienungsanleitung X100 AC www.modellmarkt24.ch/pi/iMax-X100-AC.html Berühren Sie das Feld Zellen (Cells) (Bild 9). Bild 9 Wählen Sie die Anzahl Zellen, die Ihre Batterie hat, indem Sie direkt die Nummer berühren oder den Balken mit den Pfeilen verschieben. Haben Sie die richtige Zellenzahl eingegeben, dann bestätigen Sie diese indem Sie das Feld „OK“...
- Seite 14 Bedienungsanleitung X100 AC www.modellmarkt24.ch/pi/iMax-X100-AC.html Berühren Sie das Feld „Strom“ (Current) (Bild 11). Bild 11 Wählen Sie den Ladestrom resp. den Entladestrom, passend zu Ihrer Batterie (Bild 12), indem Sie direkt die Nummer berühren oder mit den Pfeiltasten den Balken verschieben. Haben Sie die richtige Amperezahl eingegeben, dann bestätigen Sie diese indem Sie das Feld „OK“...
- Seite 15 Bedienungsanleitung X100 AC www.modellmarkt24.ch/pi/iMax-X100-AC.html Berühren Sie das Feld „Start“ (Start), sobald Sie mit dem Laden der Batterie beginnen wollen (Bild 17). Das Ladegerät prüft den Status der Batterie automatisch. Wenn alles in Ordnung ist, dann beginnt der Ladevorgang (Bild 18).
- Seite 16 Bedienungsanleitung X100 AC www.modellmarkt24.ch/pi/iMax-X100-AC.html Sobald der Ladevorgang abgeschlossen ist, erscheint eine Meldung „Ladung abgeschlossen“ (Charge completed) auf dem Bildschirm. Bestätigen Sie die Meldung indem Sie das Feld „OK“ berühren (Bild 19). Bild 19 Es erscheint automatisch das Hauptmenu. Sie können die Batterie nun vom Ladegerät trennen.
- Seite 17 Bedienungsanleitung X100 AC www.modellmarkt24.ch/pi/iMax-X100-AC.html Laden einer NiMh / NiCd Batterie Beispiel 2: NiMh Berühren Sie das Feld Typ (Type) (Bild 21). Bild 21 Es erscheint das Batterie-Auswahl-Menu. Klicken Sie auf das Feld „NiMh“ (Bild 22). Bild 22 Das Bild springt automatisch zurück ins Hauptmenu.
- Seite 18 Bedienungsanleitung X100 AC www.modellmarkt24.ch/pi/iMax-X100-AC.html Berühren Sie danach das Feld Modus (Mode) (Bild 23). Bild 23 Es erscheint der Modus-Auswahl-Bildschirm. Wir wählen den meistgebrauchten Modus um eine NiMh Batterie (Beispiel 2) zu laden, den Modus: „Charge“ (Bild 24). Bild 24 Das Bild springt automatisch zurück ins Hauptmenu.
- Seite 19 Bedienungsanleitung X100 AC www.modellmarkt24.ch/pi/iMax-X100-AC.html Berühren Sie das Feld Zellen (Cells) (Bild 25). Bild 25 Wählen Sie die Anzahl Zellen, die Ihre Batterie hat, indem Sie direkt die Nummer berühren oder den Balken mit den Pfeilen verschieben. Haben Sie die richtige Zellenzahl eingegeben, dann bestätigen Sie diese indem Sie das Feld „OK“...
- Seite 20 Bedienungsanleitung X100 AC www.modellmarkt24.ch/pi/iMax-X100-AC.html Berühren Sie das Feld „Strom“ (Current) (Bild 27). Bild 27 Wählen Sie den Ladestrom resp. den Entladestrom, passend zu Ihrer Batterie (Bild 28), indem Sie direkt die Nummer berühren oder mit den Pfeiltasten den Balken verschieben. Haben Sie die richtige Amperezahl eingegeben, dann bestätigen Sie diese indem Sie das Feld „OK“...
- Seite 21 Bedienungsanleitung X100 AC www.modellmarkt24.ch/pi/iMax-X100-AC.html Berühren Sie das Feld „Start“ (Start), sobald Sie mit dem Laden der Batterie beginnen wollen (Bild 29). Das Ladegerät prüft den Status der Batterie automatisch. Wenn alles in Ordnung ist, dann beginnt der Ladevorgang (Bild 30).
- Seite 22 Bedienungsanleitung X100 AC www.modellmarkt24.ch/pi/iMax-X100-AC.html Sobald der Ladevorgang abgeschlossen ist, erscheint eine Meldung „Ladung abgeschlossen“ (Charge completed) auf dem Bildschirm. Bestätigen Sie die Meldung indem Sie das Feld „OK“ berühren (Bild 31). Bild 31 Es erscheint automatisch das Hauptmenu. Sie können die Batterie nun vom Ladegerät trennen.
- Seite 23 Bedienungsanleitung X100 AC www.modellmarkt24.ch/pi/iMax-X100-AC.html Laden einer Pb Batterie Beispiel 3: Pb Berühren Sie das Feld Typ (Type) (Bild 33). Bild 33 Es erscheint das Batterie-Auswahl-Menu. Klicken Sie auf das Feld „Pb“ (Bild 34). Bild 34 Das Bild springt automatisch zurück ins Hauptmenu.
- Seite 24 Bedienungsanleitung X100 AC www.modellmarkt24.ch/pi/iMax-X100-AC.html Berühren Sie danach das Feld „Modus“ (Mode) (Bild 35). Bild 35 Es erscheint der Modus-Auswahl-Bildschirm. Wir wählen den Modus: „Charge“ (Bild 36). Bild 36 Das Bild springt automatisch zurück ins Hauptmenu. Hinweis: Es gibt 2 verschieden Modi, Laden (Charge) oder Entladen (Discharge).
- Seite 25 Bedienungsanleitung X100 AC www.modellmarkt24.ch/pi/iMax-X100-AC.html Berühren Sie das Feld „Zellen“ (Cells) (Bild 37). Bild 37 Wählen Sie die Anzahl Zellen, die Ihre Batterie hat, indem Sie direkt die Nummer berühren oder den Balken mit den Pfeilen verschieben. Haben Sie die richtige Zellenzahl eingegeben, dann bestätigen Sie diese indem Sie das Feld „OK“...
- Seite 26 Bedienungsanleitung X100 AC www.modellmarkt24.ch/pi/iMax-X100-AC.html Berühren Sie das Feld „Strom“ (Current) (Bild 39). Bild 39 Wählen Sie den Ladestrom resp. den Entladestrom, passend zu Ihrer Batterie (Bild 28), indem Sie direkt die Nummer berühren oder mit den Pfeiltasten den Balken verschieben. Haben Sie die richtige Amperezahl eingegeben, dann bestätigen Sie diese indem Sie das Feld „OK“...
- Seite 27 Bedienungsanleitung X100 AC www.modellmarkt24.ch/pi/iMax-X100-AC.html Berühren Sie das Feld „Start“ (Start), sobald Sie mit dem Laden der Batterie beginnen wollen (Bild 41). Das Ladegerät prüft den Status der Batterie automatisch. Wenn alles in Ordnung ist, dann beginnt der Ladevorgang (Bild 42).
- Seite 28 Bedienungsanleitung X100 AC www.modellmarkt24.ch/pi/iMax-X100-AC.html Sobald der Ladevorgang abgeschlossen ist, erscheint eine Meldung „Ladung abgeschlossen“ (Charge completed) auf dem Bildschirm. Bestätigen Sie die Meldung indem Sie das Feld „OK“ berühren (Bild 43). Bild 43 Es erscheint automatisch das Hauptmenu. Sie können die Batterie nun vom Ladegerät trennen.
- Seite 29 Bedienungsanleitung X100 AC www.modellmarkt24.ch/pi/iMax-X100-AC.html Speichern und Laden der am häufigsten verwendeten Batterie-Einstellungen Wenn Sie die getätigten Einstellungen, passend zu einer Batterie, immer wieder verwenden wollen, dann können Sie diese Einstellungen abspeichern und später wieder aufrufen. Berühren Sie das Feld „Speichern“ (Save) (Bild 13).
- Seite 30 Bedienungsanleitung X100 AC www.modellmarkt24.ch/pi/iMax-X100-AC.html Wenn Sie bereits gespeicherte Einstellungen einer Batterie wieder laden wollen dann berühren Sie im Hauptmenu das Feld „Laden“ (Load) (Bild 15). Bild 15 Wählen Sie im nächsten Schritt eine bereits abgespeicherte Einstellung aus. Berühren Sie dafür das von Ihnen gewünschte Feld. Hier im Beispiel (Bild 16) ist es eine LiPo Batterie, 3S, Laden mit 3.5A.
- Seite 31 Das iM - OS System ist ein komplett neu entwickeltes Betriebssystem für Ladegeräte der neusten Generation. Das iM – OS System wurde entwickelt und gebaut von iMaxRC. Es ist das erste Betriebssystem der Welt, das ausschliesslich geschrieben wurde für Ladegeräte mit Touch Screen.
- Seite 32 Bedienungsanleitung X100 AC www.modellmarkt24.ch/pi/iMax-X100-AC.html Berühren Sie als Beispiel das Feld „Abbruch Eingangsspannung“ (Cut off Low Input) (Bild 47). Bild 47 Auf der linken Seite des Bildschirms erscheint nun eine Balkenanzeige auf der Sie den Einstellwert „Abbruch Eingangsspannung“ einstellen können (Bild 48). Wenn Sie die Einstellung mit „OK“ bestätigen, wechselt das Bild zurück auf das Menu der „Anwendungen für...
- Seite 33 Bedienungsanleitung X100 AC www.modellmarkt24.ch/pi/iMax-X100-AC.html iM – OS System Einstellwerte Abbruch Eingangsspannung Einstellbereich: 10V bis 24V. Beim Unterschreiten des eingestellten Wertes der Eingangsspannung (DC) wird das Ladegerät den Lade- oder Entladevorgang abbrechen. Bei integriertem Netzteil sollte dieser Wert unter 15V liegen.
- Seite 34 Bedienungsanleitung X100 AC www.modellmarkt24.ch/pi/iMax-X100-AC.html iM – OS System Einstellwerte Ruhezeit Einstellbereich: 1 bis 60min. Entspricht der Ruhezeit zwischen 2 Zyklen. Anzahl Zyklen Einstellbereich: 1 bis 6 Zyklen. Helligkeit des Display Einstellbereich: 1 bis 10. Signalton Einschalten aller Töne, nur Berührunnssignalton aus oder Ausschalten aller Signaltöne...
- Seite 35 Bedienungsanleitung X100 AC www.modellmarkt24.ch/pi/iMax-X100-AC.html Sicherheitsbestimmungen und Fehlermeldungen Lüfter Wichtig: Das Ladegerät X100 hat 3 Parameter die den integrierten Lüfter beeinflussen. 1. Sobald die Arbeitstemperatur 40°C überschreitet, erhöht sich die Ventilatorgeschwindigkeit um eine Stufe pro 2°C. 2. Sobald die Ladeleistung 100W erreicht, erhöht sich die Ventilatorgeschwindigkeit um eine Sufe pro 5W.
- Seite 36 Mit dem Ladegerät werden keine Ersatz- oder Verschleissteile mitgeliefert. Unterhalt und Reparaturen dürfen nur vom Hersteller durchgeführt werden, niemals vom Bediener selbst. Bitte wenden Sie sich im Fall eines Defekts an Ihren iMaxRC Partner. Garantieanspruch Bei unsachgemässer Bedienung, Demontage oder falschem Einsatz des Gerätes erlischt jeglicher Garantieanspruch.
