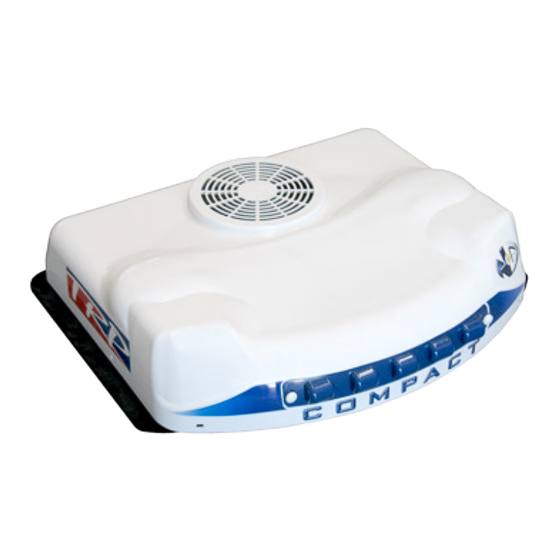

COMPACT N&D
WIRING KIT FOR COMPACT N&D DAF XF 105
Instrucciones de Montaje
Mounting Instructions
Instructions de Montage
Montageanweisungen
Istruzioni di Montaggio
Instrukcja montażu
Návod k montáži
Montagehandleiding
Összeszerelési utasítások
Instruções de montagem
XF 105
ES
EN
FR
GE
IT
PL
CZ
NL
HU
PT
1002106249
®
Inhaltsverzeichnis
Verwandte Anleitungen für dirna Bergstrom COMPACT N&D XF 105
Inhaltszusammenfassung für dirna Bergstrom COMPACT N&D XF 105
- Seite 1 ® COMPACT N&D XF 105 WIRING KIT FOR COMPACT N&D DAF XF 105 Instrucciones de Montaje Mounting Instructions Instructions de Montage Montageanweisungen Istruzioni di Montaggio Instrukcja montażu Návod k montáži Montagehandleiding Összeszerelési utasítások Instruções de montagem 1002106249...
- Seite 9 COMPACT N&D ®...
- Seite 17 COMPACT N&D ®...
- Seite 25 COMPACT N&D ®...
- Seite 26 Decke gegen eventuelle Kratzer geschützt werden. Bei Der Installateur muss im Bereich Fahrzeug-Klimaanlagen ausreichend geschult sein. der Installation der Compact auf dem Kabinendach muss dirna Bergstrom, s.l. übernimmt keine Verantwortung darauf geachtet werden, dass mit Luken ausgestattete für Schäden oder Brüche...
-
Seite 27: Kabelkit Für Compact N&D Daf Xf 105
COMPACT N&D ® KABELKIT FÜR COMPACT N&D DAF XF 105 ACHTUNG: Folgende Tätigkeiten müssen vor dem Einbau des Geräts auf der Kabine durchgeführt werden. Äußere Geräteabdeckung durch Abschrauben der (7) Blechschrauben ausbauen. Anschlussklemme Elektrolüfters Geräts herausziehen. Durchführung Ø 22 am hinteren Teil der Gerätegrundplatte anbringen. - Seite 28 COMPACT N&D ® Spleißkabel durch die hintere Durchführung stecken. Hierfür Durchführung und Kabel mit Seifenwasser besprühen. Kabelschuhe auf die Stiftschrauben der Netzteilhalterung stecken. Positive (+) (blau und rot) und negative (-) (braun) Kabel auf die Stiftschrauben Netzteilhalterung stecken Flachscheiben, Grower-Scheiben Ø 6 aus Edelstahl und Edelstahlmutter M6 befestigen.
- Seite 29 COMPACT N&D ® Anschlussklemme des Elektrolüfters wieder anschließen. Geräteaußenabdeckung anhand Blechschrauben wieder befestigen. Geräteinstallation entsprechend Montageanleitung (1001859240) des Geräts bis einschließlich Punkt 16 fortführen. Achtung: Für die Installation des Netzkabels wie folgt vorgehen:...
- Seite 30 COMPACT N&D ® Oberes Netzkabel an das Spleißkabel der Oberes Geräterückseite anschließen. obere Netzkabel Netzkabel an der Kabinenrückseite entlang führen und dabei an den Kunststoffhalterungen mit Kabelbindern befestigen. Das untere Netzkabel an der Batterie anschließen, entlang Original- Kabelführung zur Kabinenhinterseite führen und dort an das obere Netzkabel anschließen.
-
Seite 31: Wichtiger Hinweis
COMPACT N&D ® WICHTIGER HINWEIS: Aufgrund komplizierten elektronischen Steuerung des Geräts muss die Stromversorgung immer direkt an der Fahrzeugbatterie erfolgen. WICHTIGER HINWEIS: Für die Inbetriebnahme des Geräts siehe Benutzerhandbuch. Warnaufkleber Verbindungsstelle von oberem und unterem Kabel sowie am Kabinenheber anbringen, um zu vermeiden, dass die Kabel bei Tätigkeiten, bei denen die Kabine des Fahrzeugs gekippt werden muss, versehentlich nicht getrennt werden. -
Seite 32: Elektrische Verkabelung
COMPACT N&D ® ElektrischeVerkabelung WICHTIGER WARNHINWEIS! Darauf achten, dass die Polaritäten beim Anschluss der Stromversorgung an das Gerät nicht vertauscht werden. Ist dies der Fall, schaltet sich die Elektroniktafel nicht ein, das Gerät funktioniert nicht und es kommt zu irreparablen Schäden an den Kompressormodulen. Abluftsensor Doppelradialgebläse Sensor... - Seite 33 COMPACT N&D ®...
