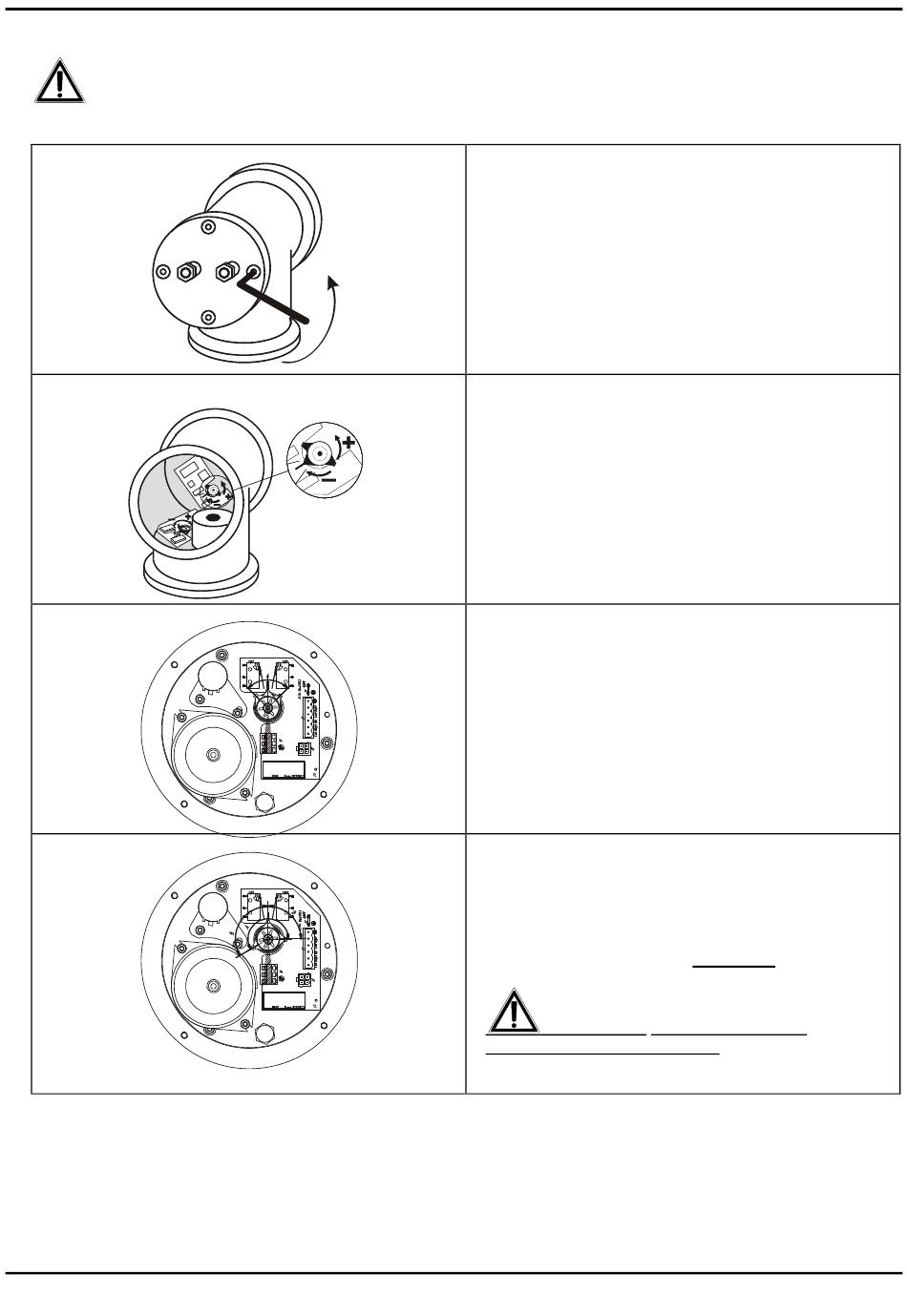

Регулировка поворотных устройств NXPTH
ВНИМАНИЕ: Не размещать поворотное устройство вручную, так как эта операция может
серьёзно повредить шестерни.
Отвинтить винты крышки и открыть поворотное
устройство
Рис.1
Определить кулачки для регулировки
вертикального и горизонтального хода.
Отрегулировать ширину открытия кулачков в
зависимости от желаемого угла, слегка форсируя
их (инструменты не нужны, движение является
фрикционным).
Рис. 2
Заводская регулировка угла
вращения поворотного устройства:
Кулачки концевого выключателя симметрично
отрегулированы по отношению к центру
микровыключаьелей с углом примерно A=90°.
Рис.3
Регулировка угла вращения поворотного
устройства:
Кулачки концевого выключателя могут быть
смещены, каждый с углом максимум B=180°
отношению к центру микровыключаьелей.
ВНИМАНИЕ! Угол B>180° ведёт к
повреждению потенциометра!
Рис.4
Стр. 4 MNVCNXPTH_1511_RU
