Mit Sicherheit nach oben
C 1. Aufsetzen/Abnehmen des Läufers
1. Möglichkeit
Verwendung:

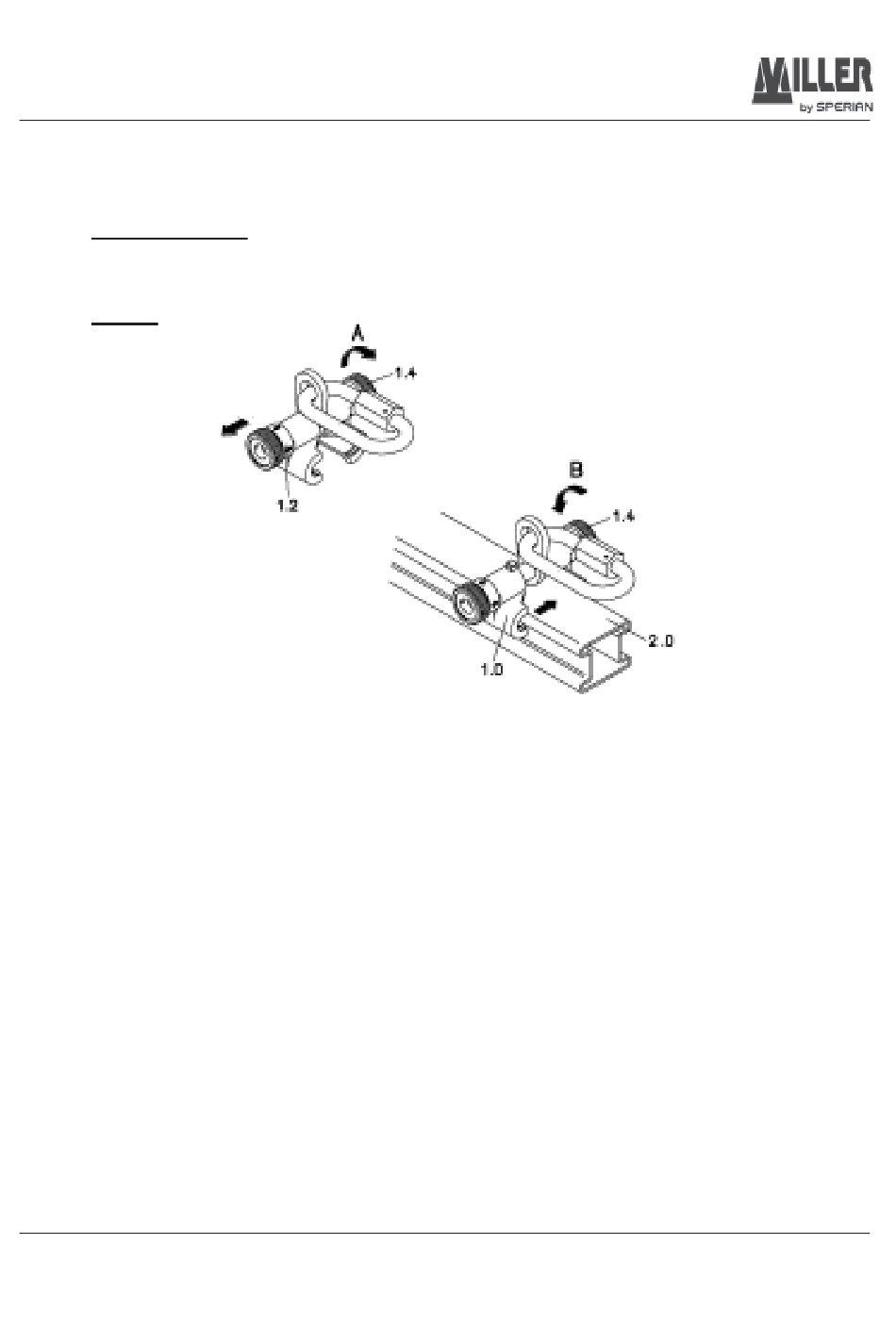

Fig. 1
Zum Öffnen des Läufers die Rändelhülse (1.2) zurückziehen und die
Rändelmutter (1.4) in Pfeilrichtung(A)drehen. Nach ca. einer Umdre-
hung muss die Rändelhülse (1.2) nicht mehr zurückgezogen, sondern
nur noch gehalten werden. Die Rändelmutter (1.4) bis zum Anschlag
weiterdrehen.
Aufsetzendes geöffneten Läufers (1.0) auf die Führungsschiene (2.0).
Nach dem Aufsetzen die Rändelmutter (1.4) in Pfeilrichtung (B) über
die Verriegelung bis zum Anschlag zudrehen. Der Läufer (1.0) kann
nun mittels eines Verbindungsmittels auf der Führungsschiene (2.0)
frei bewegt werden.
Das Abnehmen erfolgt in der gleichen Art und Weise
Sperian Fall Protection Deutschland GmbH & Co. KG, Seligenweg 10, D-95028 Hof
Telefon +49/92 81/83 02-0, Telefax +49/92 81/36 26, soell@sperianprotection.com
Öffnen/Schließen des Läufers
7
