7.4.2.5 Überlauf – Überblick
Die RTU kann anhand eines Digital- und Analogeingangs den Überlauf oder Durchfluss
berechnen.
7.4.2.5.1 Überlaufberechnung
Parameter
In Gebrauch?
MyConnect RTU Montage, Betrieb und Wartung

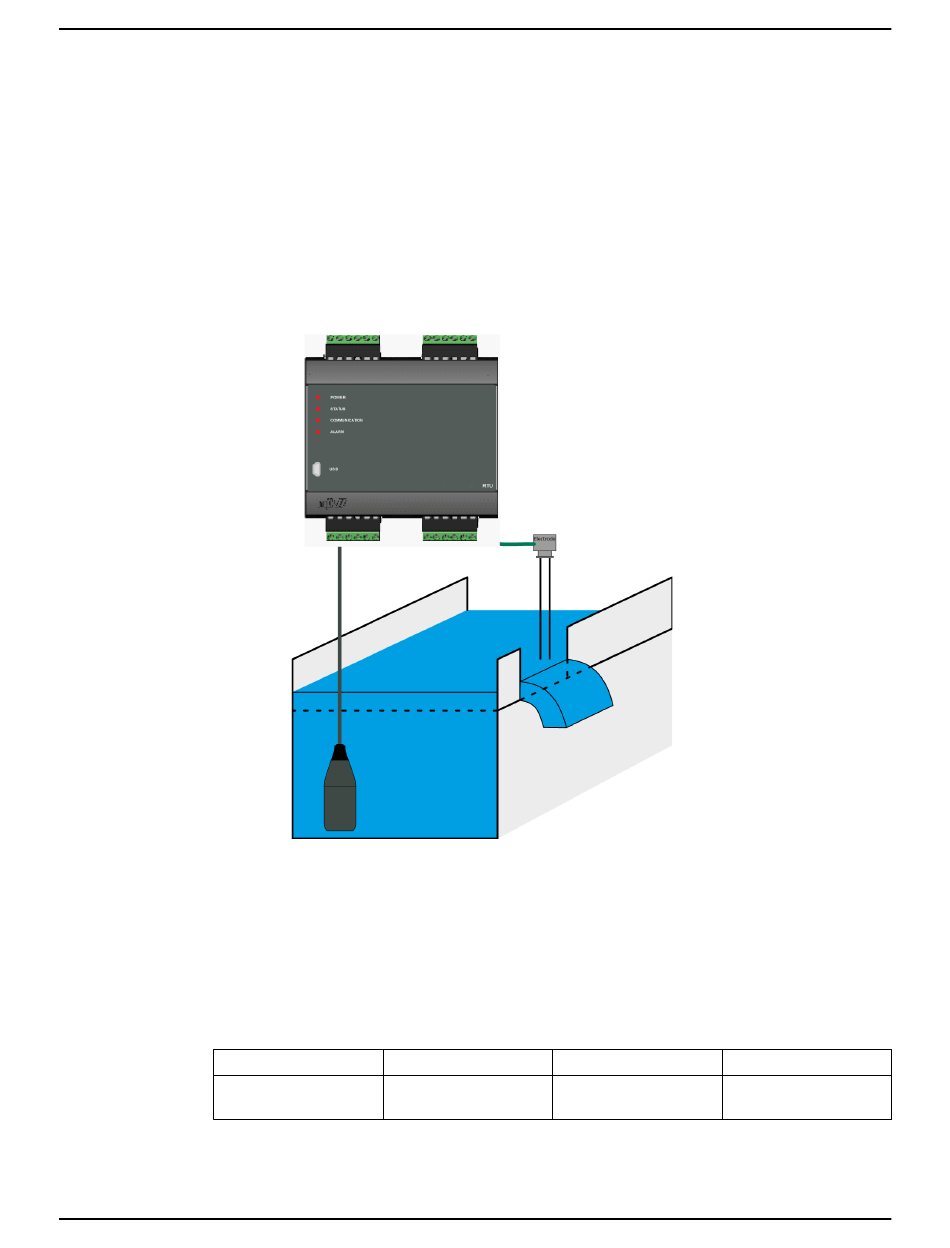

Beispiel für einen Überlauf
Ein Füllstandsmessgerät sendet das Niveausignal an die RTU und eine
Niveauelektrode mit einem Niveaurelais wird an die Stelle montiert, an
der sich das Sturmdurchflussniveau befindet. Während des Überlaufs wird
die Niveaumessung auf Null gesetzt und der Durchfluss wird anhand des
Restniveausignals gemessen.
Die RTU ist normalerweise mit einem Füllstandsmessgerät mit einem für
die Pumpensteuerung ausgelegten Messbereich verbunden. Der
Messbereich ist in der Regel höher als für Durchflussmessungen
notwendig: in der Regel 10 m (32,8 ft) bei der Pumpensteuerung und 10–
20 cm (3,94–7,87 Zoll) bei der Durchflussberechnung.
Die Genauigkeit der Pumpensteuerungs-Niveaumessung entspricht daher
der des gesamten Durchflussmessbereichs.
Optionen
Nein /Ja
WS008122A
Standard
Beschreibung
Nein
Aktiviert oder deaktiviert
die Funktion.
