3.3.
Technische Daten
•
Spannungsversorgung 110-240VAC / 50-60Hz / ca. 10W
•
4 x Fernbedienungsbus-Anschlüsse
•
2 potenzialfreie Wechslerkontakte, 30VDC, 0,5A / 230VAC, 2A / RES (ohmsche Last)
•
1 Eingang 12-48VAC/DC/4.7KOhm, optoentkoppelt
•
Alle Klemmen sind als Federkraftklemme ausgeführt
•
LED Status Anzeigen: 2x System Status, 2x Ausgänge, 1x Eingang, 8x Bus
•
RJ45 Ethernet-Anschluss 10/100MBit
•
Echtzeituhr mit bis ca. 48 Stunden Gangreserve bei Stromausfall
•
Hutschienenmontage nach EN 50 022
•
Anzahl der anschließbaren Innengeräte: 1-16 pro Bus, jedoch nicht mehr als 32 insgesamt.
3.4.

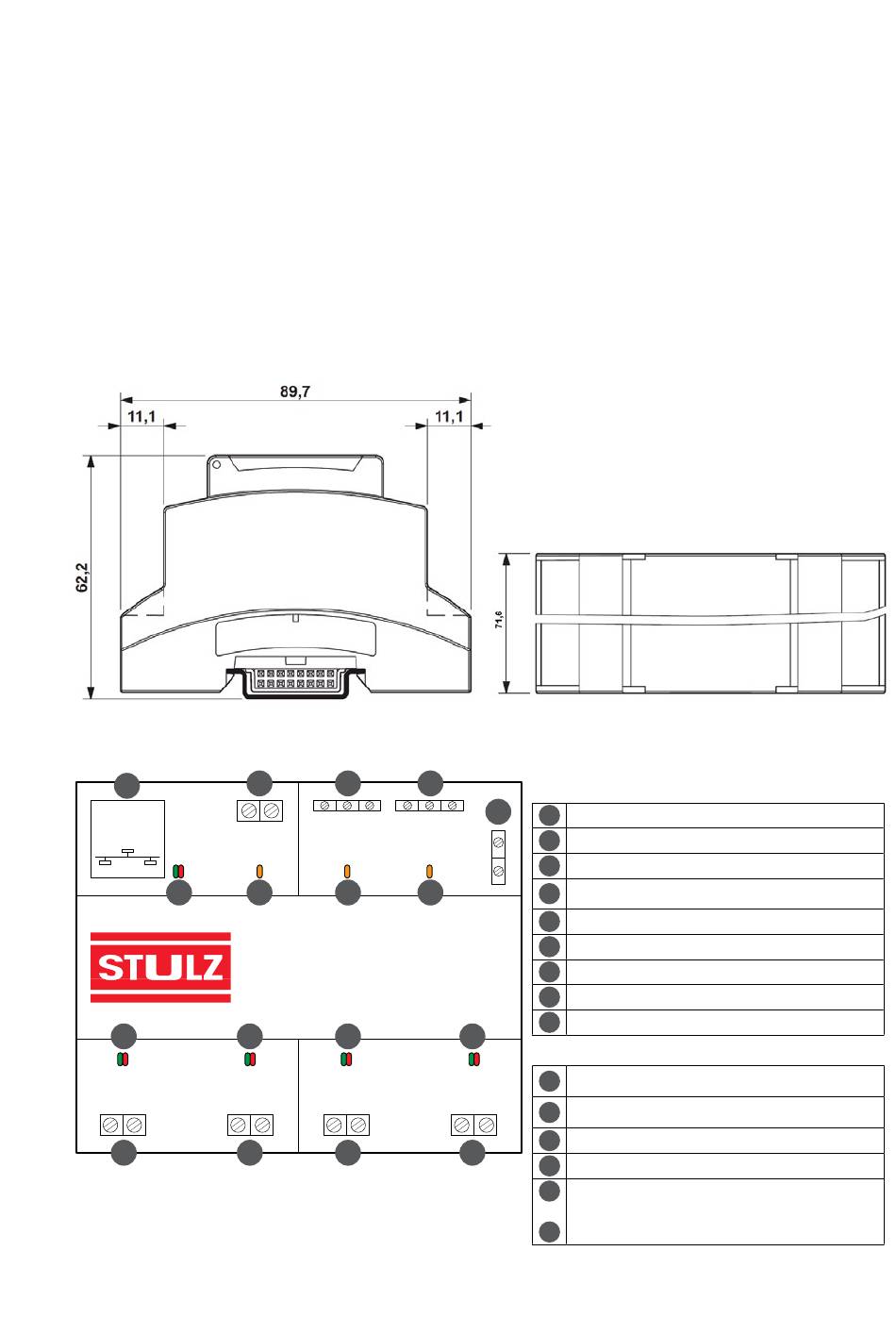

Abmessungen
3.5.
Übersicht der Anschlüsse und Anzeigen
1
Ethernet
10
14
6
© STULZ GmbH, Hamburg
2
3
com
NO
NO
NC
11
12
Interface 4Web
15
16
7
8
4
Übersicht der Anschlüsse
5
1
Netzwerkanschluss
com
NC
2
Externer Fehler / Betriebssperre
3
Relais für Sammelstörung
Temperaturalarm oder Fern-Ein/Aus für externes
13
4
Gerät
5
Spannungsversorgung
6
X/Y-Bus 1 (Fernbedienungsbus)
7
X/Y-Bus 2 (Fernbedienungsbus)
8
X/Y-Bus 3 (Fernbedienungsbus)
9
X/Y-Bus 4 (Fernbedienungsbus)
17
Übersicht der Anzeigen
Status (grün): Netzwerk- und Zeitstatusanzeige
10
Flash (rot): Zugriffsanzeige Flash-Speicher
Leuchtet bei externem Fehler oder aktivierter
11
Betriebssperre
12
Leuchtet bei Sammelstörung
9
13
Leuchtet bei Temperaturalarm oder Fern-Ein/Aus
Grün: Daten werden auf den Bus geschrieben
14
Rot Aufblitzen: Fehlerhafte Daten auf dem Bus
bis
Rot Blinken: Fehlermeldung an mindestens einem
17
Innengerät.
