BIEMMEDUE FIRE 45-ONE & TWO Bedienungsanleitung Seite 16

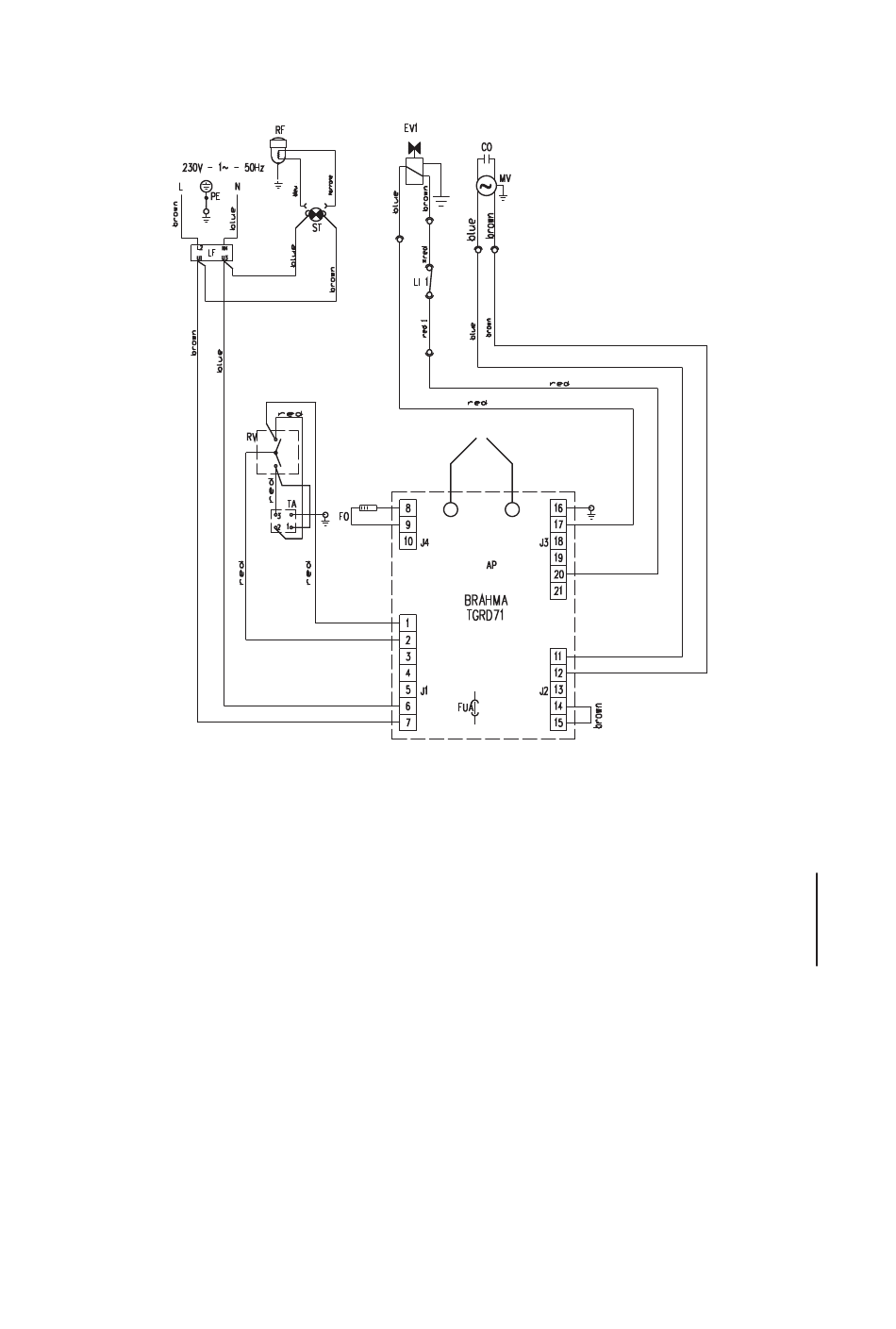

ELECTRISCH SCHEMA - SC HE MA E LE C TR IQUE - S C HALTS C HE MA
WIR ING DIAG R AM
1 - 1 TR P APS
BRANDER AUTOMAAT
AP
COFFRET DE SECURITE
STEÜRGERÄT
CONTROL BOX
RUIMTE THERMOSTAAT AANSLUITING
TA
PRISE THERMOSTAT D'AMBIACE
RAUMTHERMOSTAT STECKDOSE
ROOM THERMOSTAT PLUG
SPANNINGSLAMPJE
ST
LAMPE TEMOIN D'ALIMENTATION
STROMANZEIGLAMPE
ELECTRIC PILOT LAMP
OVERVERHITTINGS THERMOSTAAT
LI1
THERMOSTAT DE SURCHAUFFE
SICHERHEITSTHERMOSTAT
OVERHEAT THERMOSTAT
MAGNEETVENTIEL
EV1
ELECTROVANNE
MAGNETVENTIL
SOLENOID VALVE
FOTOCEL
FO
PHOTORESISTANCE
PHOTOZELLE
PHOTOCELL
Е
CONDENSATOR
CO
CONDENSATEUR
KONDENSATOR
CONDENSER
VENTILATORMOTOR
MV
MOTEUR DU VENTILATOR
VENTILATOR MOTOR
FAN MOTOR
FUA ZEKERING
FUSIBLE
SICHERUNG
FUSE
ONTSTORINGSFILTER
LF
FILTRE ANTIPARASITES
FUNKENTSTöRFILTER
ANTI-JAMMING FILTER
2
SCHAKELAAR
RV
COMMUTATEUR
SCHALTER
CONTROL
VERWARMING OLIE FILTER
RF
FILTRE GASOIL RECHAUFFE
HEIßFILTER
HEATED FILTER
OPTIE
