Montageanleitung
Eck-WC-Stein-Erweiterungs-Set für Geberit-WC AquaClean 8000/plus

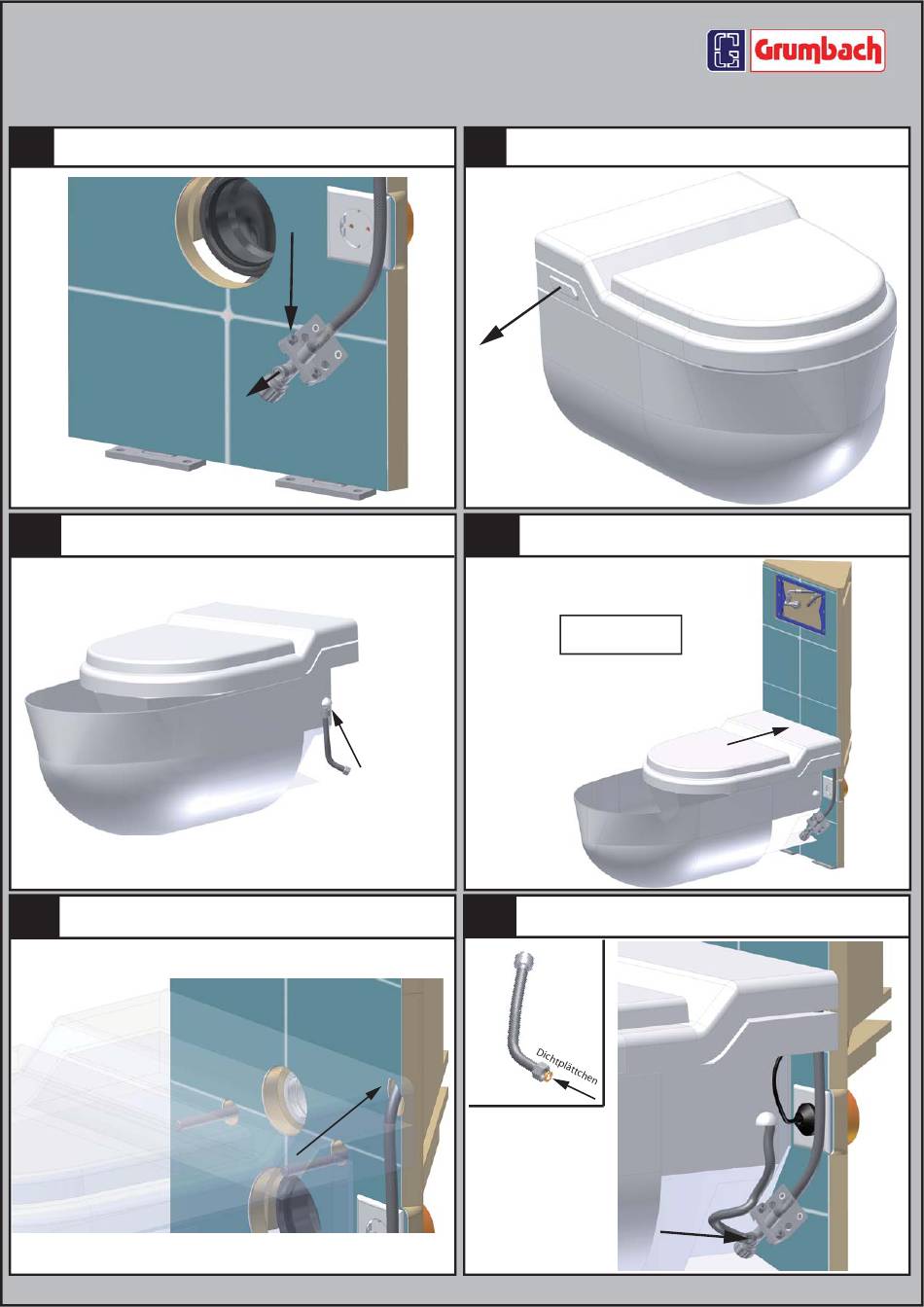

Zuführungsschlauch (4) an Winkelhalterung (5) fest-
9
schrauben. Ventilöffnung muss nach vorne zeigen.
Den kurzen WC-Wasserschlauch (6) mit dem WC-Anschluss
11
verschrauben.
Die Öffnung des Schlauchkanals liegt direkt unterhalb der
12b
WC-Oberkante. Schlauch nicht quetschen!
Karl Grumbach GmbH & Co. KG - Breitteilsweg 3 - 35581 Wetzlar - Telefon: 06441 / 9772 0 - Telefax: 06441 / 9772 20
Seitlicher WC-Schacht für die Fernbedienung ist bei Eckmon-
10
tage nicht nutzbar. Gegebenenfalls diese vorher entfernen!
Geberit-WC AquaClean 8000/plus an Sanitärbaustein/ Wand
12a
befestigen. Siehe dazu Anleitung des Herstellers (Geberit).
! ACHTUNG !
Beachte Bild 11b!
Dichtplättchen einlegen und WC-Wasserschlauch (6) mit
13
dem Ventil des Zuführungsschlauchs (4) verschrauben.
