Montageanleitung
Eck-WC-Stein-Erweiterungsset für Geberit-WC AquaClean 8000/plus
Verbindungsschlauch (4) zwischen Eckventil und Füllventil
1
losschrauben und entfernen.
3
Bestehende Befestigunsplatte losschrauben und entfernen.
Karl Grumbach GmbH & Co. KG - Breitteilsweg 3 - 35581 Wetzlar - Telefon: 06441 / 9772 0 - Telefax: 06441 / 9772 20
! HINWEIS !
Der Deckel des Spülkastens
muss zum Schlauchwechsel/
-Montage nicht abgenommen
werden! Montage ebenfalls
von vorne möglich.

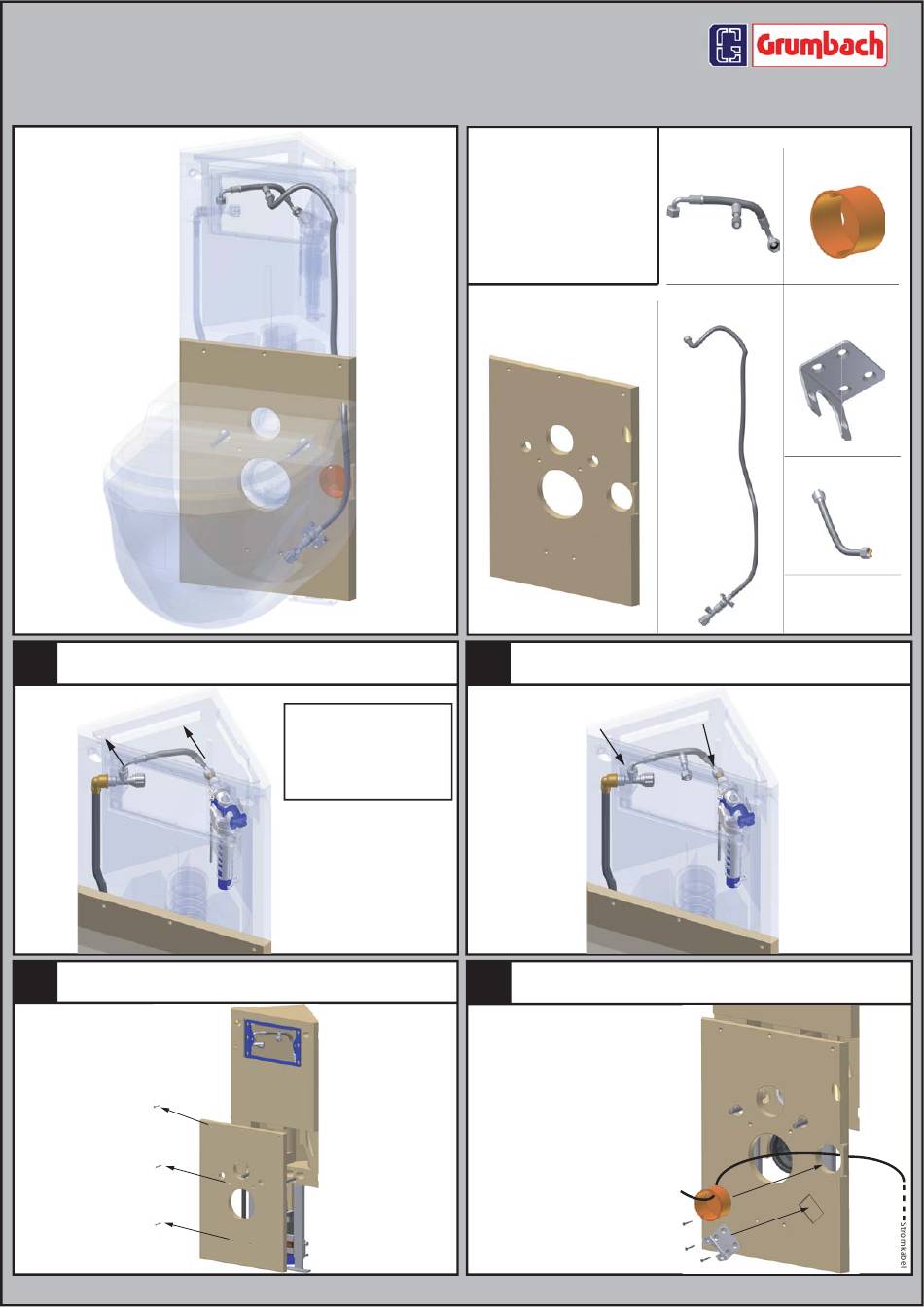

Hauptbestandteile/
Lieferumfang:
Art.-Nr.: 1912
(3) Austausch-Befestigungsplatte
AquaClean
T-Stück-Verbindungsschlauch (1) mit Eckventil und
2
Füllventil fest verschrauben.
Leerdose (2), Winkelhalterung (5) und Austauschbefestigung-
4
splatte (3) folgendermaßen anbringen:
I. Winkelhalterung (5) an Markierung der
Austauschbefestigungsplatte (3) schrauben.
II. Stromkabel von hinten durch die Aus-
tauschbefestigungsplatte (3) ziehen und an
Leerdose (2) anschließen.
III. Leerdose (2) in Buchse der Austauschbe-
festigungsplatte (3) schrauben.
IV. Austauschbefestigungsplatte (3) an
Sanitärbaustein schrauben.
(2) Leerdose f.
(1) T-Stück-
Stromanschluss
Verbindungsschlauch
(5) Winkelhalterung für
(4) Zuführungsschlauch
Zuführungsschlauch
(6) WC-Wasserschlauch
(7) Schraubenset
