Montageanleitung
Eck-WC-Stein-Erweiterungs-Set für Geberit-WC AquaClean 8000/plus

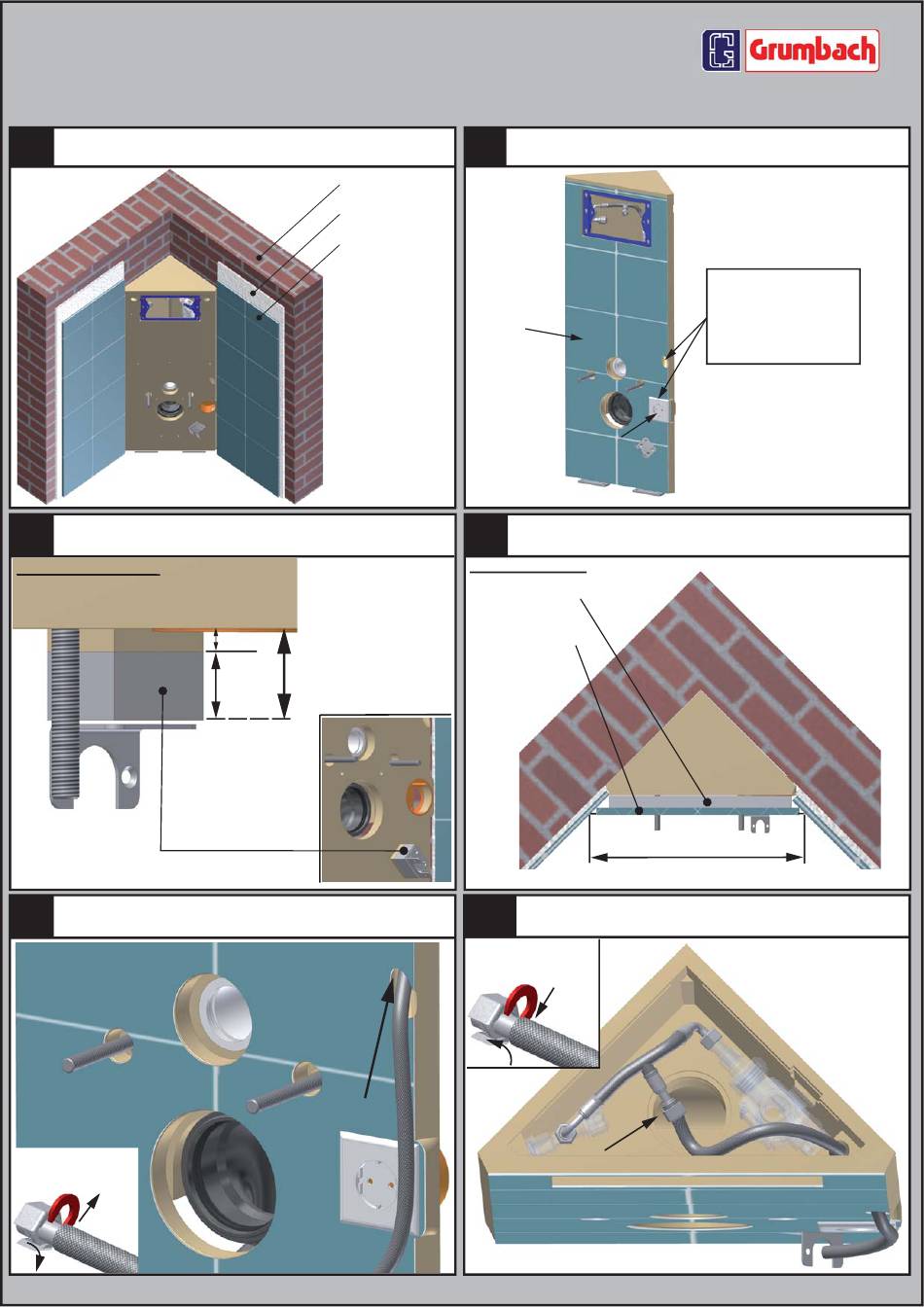

Einbausituation (Prinzip) unbefliester Eck-WC-Sanitärbau-
5
stein in der Raumecke verschraubt und seitlich angefließt.
Gegebenenfalls die Winkelhalterung mit Ausgleichsplatte
6b
(z.B. Rigipsstück) um 'X' mm erhöhen.
Draufsicht Winkelhalterung:
ggf. Ausgleichsplatte
Zuführungsschlauch (4) durch den Kanal nach oben
7
schieben.
Dazu zunächst erst
Sicherungsring und dann
Schlitzmutter abziehen.
1.
2.
Karl Grumbach GmbH & Co. KG - Breitteilsweg 3 - 35581 Wetzlar - Telefon: 06441 / 9772 0 - Telefax: 06441 / 9772 20
Installationswand
Mörtel/ Fliesenkleber
Wandfliesen
10mm
Fliesenaufbau (s. Bild 6c!)
X mm
Sanitärbaustein verfliesen (beachte dazu Bild 6b + 6c!)
6a
und anschließend Steckdose anbringen.
Das vordere Schenkelmaß muss nach Befliesung > 42cm
6c
betragen! Daher ggf. zuvor eine Ausgleichsplatte anbringen!
Draufsicht Raumecke:
ggf. Ausgleichsplatte
(z.B. Rigips)
Fliesen
(im verfliesten Zustand)
Zuführungsschlauch (4) am T-Stück-Verbindungs-
8
schlauch (1) festschrauben.
Dazu zuvor wieder
Schlitzmutter und dann
Sicherungsring anbringen.
2.
1.
! ACHTUNG !
Kanalöffnung freilassen
und nicht zufliesen!
Siehe zur Orientierung
„Detail Austausch-Befestig-
ungsplatte" (letzte Seite)!
> 42cm
