Allgemein
In Verbindung mit der Regelung Theta wird der
THETA - RS modulierend und witterungsgeführt geregelt.

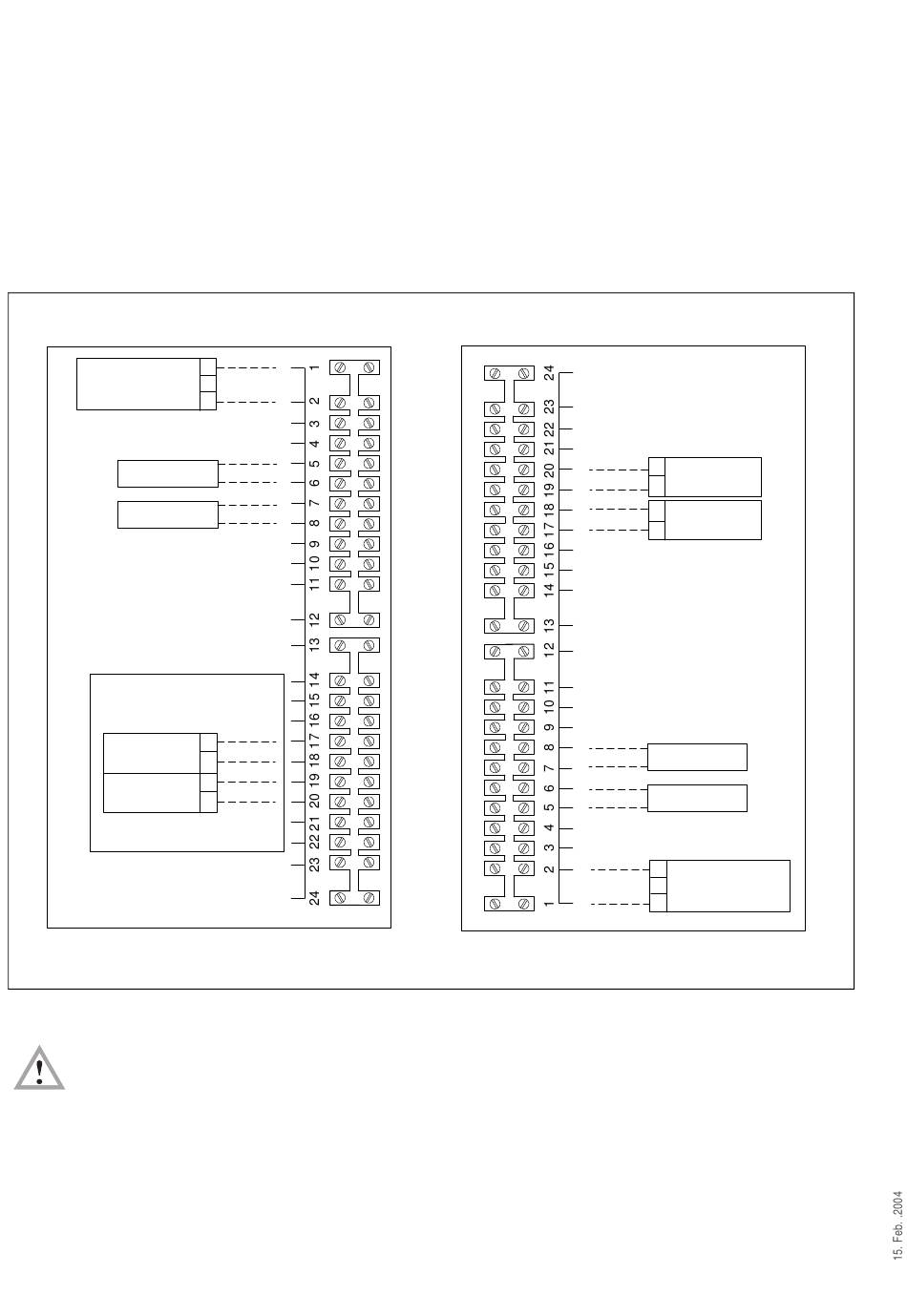

Klemmenbelegung Theta Zentralgerät 223/2233
Raumgerät
THETA - RS
Aussenfühler
Speicherfühler
bei Kessel ohne eingeb.
3-Wege-Umschaltventil:
Speicherlade-
pumpe
Heizkreis-
Pumpe
Kesselklemmleiste
Abb. 1:
Betrieb mit Speicherladepumpe:
Bei der Theta 22/23/233 ist im Kesselautomat der Parameter * (in erweitertem Einstellmodus)
von (Dreiwegeumschaltventil) auf
(Speicherladepumpe) umzustellen.
B
A
L
N
N
L
Anschluß Raumgerät THETA - RS
für Theta 2 - 2233
Schalten Sie die elektrische Zuleitung ab. Schliessen Sie die
Regelung Theta - RS, wie in Abb. 1 dargestellt, an.
Werden die elektrischen Anschlüsse der
Regelung Theta vertauscht, erfolgt eine
Error Meldung im Display der Regelung.
Klemmenbelegung Theta Zentralgerät 2/23/233
Kesselklemmleiste
- 2 -
L
Heizkreis-
N
Pumpe
Speicherlade-
N
pumpe
L
Speicherfühler
Aussenfühler
A
Raumgerät
Theta - RS
B
