Orno OR-DC-609 Bedienungs- Und Montageanleitung

WARTUNG DES GERÄTES
Es wird empfohlen, das Gerät mit einem weichen Lappen zu wischen und Schlitze, in denen sich Staub
ansammeln kann, einmal im Jahr vorsichtig mit dem Staubsauger zu reinigen.
Während des Staubsaugens muss die Batterie entnommen werden.
Nutzungshinweise:
- Mit Ausnahme von Batterien wechseln Sie keine Komponenten in dem Gerät.
- Verwenden Sie ausschließlich Alkaline-Batterien.
- Testen Sie den Sensor nicht unter Anwendung von offenem Feuer.
- Sprühen Sie keine Reinigungsmittel unmittelbar auf das Gehäuse des Gerätes.
- Sprühen Sie in der Nähe des Sensors keine Mittel, die flüchtige Stoffe enthalten.
- Verhindern Sie, dass Wasser in das Sensorinnere eindringt.
- Beschichten Sie das Gerät nicht mit Farbe.
- Das Gerät sollte in einem Abstand von mindestens 1,5 m vom Gebläse der Klimaanlage installiert
werden.
Infolge technischer Umstände (z.B. Entladen der
Batterien, Störungen des Gerätes u.Ä.) und der
spezifischen Eigenart der Räume, in denen diese
Geräte montiert werden können, bieten
Rauchmelder keinen Brandschutz, sondern erhöhen
erheblich die Wahrscheinlichkeit einer früheren
Erkennung der Gefahr. Der Sensor erkennt Rauch
nur an der Stelle, an der er installiert wurde.
Deswegen ist darauf zu achten, dass diese Geräte
gemäß der beigefügten Bedienungsanleitung
getestet werden sollten, und dass zyklische
Inspektionen der Belüftungs- und Kaminanlagen,
sowie Anlagen, die Brand auslösen können,
vorgenommen werden müssen.
Die Leistungserklärung ist auf der Seite unter www.orno.pl verfügbar.
Jeder Haushalt ist ein Anwender von Elektro- und Elektronikgeräten und damit ein
potenzieller Erzeuger von Abfällen, die für Mensch und Umwelt aufgrund des
Vorhandenseins von gefährlichen Stoffen, Gemischen und Komponenten in den Geräten
gefährlich sind. Andererseits sind Altgeräte ein wertvoller Rohstoff, aus dem Rohstoffe wie
Kupfer, Zinn, Glas, Eisen und andere zurückgewonnen werden können. Das Symbol der
durchgestrichenen Mülltonne auf der Verpackung, dem Gerät oder den dazugehörigen
Dokumenten, weist auf die Notwendigkeit der getrennten Sammlung von Elektro- und
Elektronikaltgeräten hin. Auf diese Weise gekennzeichnete Produkte dürfen unter Strafe
nicht zusammen mit anderen Abfällen entsorgt werden. Die Kennzeichnung weist
gleichzeitig darauf hin, dass die Geräte nach dem 13 August 2005 in Verkehr gebracht
wurden. Es liegt in der Verantwortung des Benutzers, die Altgeräte zur ordnungsgemäßen
Behandlung an eine dafür vorgesehene Sammelstelle zu bringen. Informationen über das
verfügbare System zur Sammlung von
Informationsstelle des Ladens und im Magistrat/Gemeindeamt. Ein sachgemäßer Umgang
mit Altgeräten verhindert negative Folgen für die Umwelt und die menschliche Gesundheit!
12/2018
TECHNISCHE DATEN:
Batteriebetrieb: 1 x 9 V DC Batterie Typ 6F22
Art des Sensors: photoelektrisch
die
≥ 85 dB / 3 m
Schallpegel:
Alarmart: optisch und akustisch
Lebensdauer des 10 Jahre
Sensors:
8 µA
Stromentnahme
(Standby):
Stromentnahme (Alarm): 10 mA
-10°C... +50°C
Temperatur:
Abmessungen: 107 x 35 mm
Ningbo Hi-Tech Park Jabo Electronics Co., Ltd
Building 6, No. 799 Lingyun Road, Ningbo Hi-Tech
Elektroaltgeräten finden Sie in der
Ningbo, 315103 China
0086-CPR-556046
EN 14604:2005/AC:2008
Autonomer Rauchmelder JB-S01
Anwendung - Brandsicherheit
Technische Daten - Bedienungsanleitung OR-DC-
609 und Leistungserklärung DoP no
015CPR2015-09-22 im Besitz des Importeurs
ORNO-LOGISTIC Sp. z o.o.
ul. Rolników 437
44-141 Gliwice
Tel. 32 43 43 110
www.orno.pl
WICHTIG!
Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese Bedienungsanleitung und bewahren
Sie sie zum späteren Nachschlagen auf. Eigene Reparaturen und Modifikationen führen zum
Verlust der Garantie. Der Hersteller haftet nicht für Schäden, die durch unsachgemäße Montage
oder Bedienung des Gerätes entstehen können.
Da die technischen Daten ständigen Änderungen unterliegen, behält sich der Hersteller das Recht
vor, Änderungen an den Produkteigenschaften vorzunehmen und andere konstruktive Lösungen
einzuführen,
beeinträchtigen. Für weitere Informationen zu ORNO-Produkten besuchen Sie bitte die Website:
www.orno.pl. Orno-Logistic Sp. z o.o. haftet nicht für die Folgen der Nichtbeachtung der
Anweisungen in dieser Bedienungsanleitung. Firma Orno-Logistic Sp. z o.o. behält sich das Recht
vor, Änderungen in der Bedienungsanleitung vorzunehmen - aktuelle Version zum Herunterladen
unter www.orno.pl. Alle Rechte an Übersetzung/Dolmetschen und Urheberrechten an dieser
Bedienungsanleitung sind vorbehalten.
Das Gerät ist zur Überwachung geschlossener Räume in Bezug auf Rauch, sowie zur Alarmierung bei
Brandgefahr bestimmt. Der in dem Gerät enthaltene photoelektrische Sensor erkennt den sichtbaren
Rauch, der in der flammenlosen Anfangsphase des Brandes entsteht. Bei Erkennung der Gefahr löst des
Sensor optischen (LED-Diode) und akustischen (Sirene mit der Lautstärke von ca. 85 dB) Alarm aus. Das
Gerät wird an Decken in geschützten Räumen angebracht.
Der OR-DC-609 Sensor zeichnet sich durch folgende Eigenschaften aus:
- Batteriebetrieb
- hochwertiger optischer Sensor (photoelektrisch)
0086
- akustischer Alarm - Lautstärke von circa 85 dB
10
- optischer Alarm - rote LED-Diode
- TEST-Knopf
Park,
- Anzeige des Batterieverbrauchs

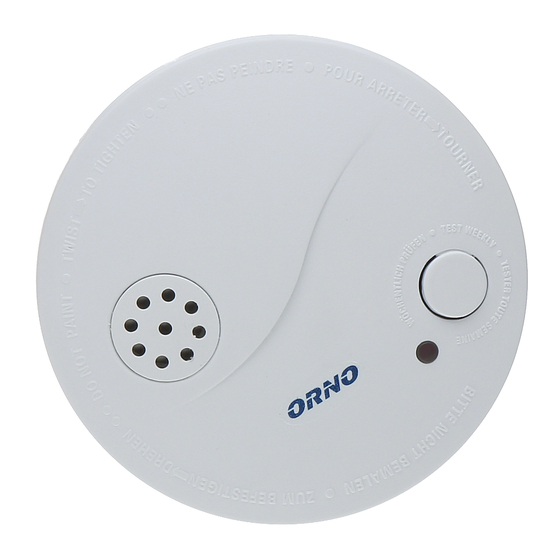

Abb. 1
AUTONOMER RAUCHMELDER
(DE) BEDIENUNGS- UND MONTAGEANLEITUNG
Modell: OR-DC-609
die die Parameter und funktionellen
CHARAKTERISTIK / BESTIMMUNG DES GERÄTES
AUFBAU DES GERÄTES
(JB-S01)
Eigenschaften des Produkts nicht
1. TEST-KNOPF
2. ROTE DIODE - ALARM
3. LÜFTUNGSÖFFNUNGEN
4. MONTAGEÖFFNUNGEN
