Die gesamten Komponenten werden je nach Anwendungsbestimmungen in bestimmten Hard- und Software- Konfigurationen ausgeliefert. Änderungen der Hard- oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen, sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co. KG. Qualifikation des Personals Diese Beschreibung wendet sich ausschließlich an ausgebildetes Fachpersonal der Steuerungs-, Automatisierungs- und Antriebstechnik, das mit den geltenden Normen vertraut ist.
Einführung Abb. 1: CU2008, CU2208, CU2005, CU2016 Die Beckhoff Ethernet-Switches bieten fünf, acht oder sechzehn RJ45 Ethernet-Ports. Die Switches leiten eingehende Ethernet-Frames gezielt an die Zielports weiter und vermeiden im Vollduplex-Modus Kollisionen. Sie sind universell in Automatisierungs- und Büronetzwerken einsetzbar. Die Montage erfolgt anwenderfreundlich über einen integrierten Tragschienenadapter.
Produktübersicht Grundlagen zur Funktion Store and Forward Der Switch arbeitet nach dem Prinzip Store-and-Forward. Fehlerhafte Frames (CRC-Fehler), zu kurze (<64 Bytes) und zu lange (>1536 Bytes) Frames werden im Allgemeinen nicht weitergeleitet. Adress-Speicher Der Switch lernt je Port die MAC-Adressen der angeschlossenen Geräte. Nur Frames mit diesen Adressen, mit Broadcast/Multicast-Adressen oder mit unbekannten Adressen werden an diesen Port weitergeleitet.
Montage und Inbetriebnahme Montage und Inbetriebnahme Abmessungen • CU2005: ca. 73 mm x 100 mm x 38 mm • CU2008: ca. 85 mm x 100 mm x 38 mm • CU2208: ca. 122 mm x 100 mm x 38 mm • CU2016: ca. 146,5 mm x 100 mm x 38 mm Platzbedarf im Schaltschrank •...

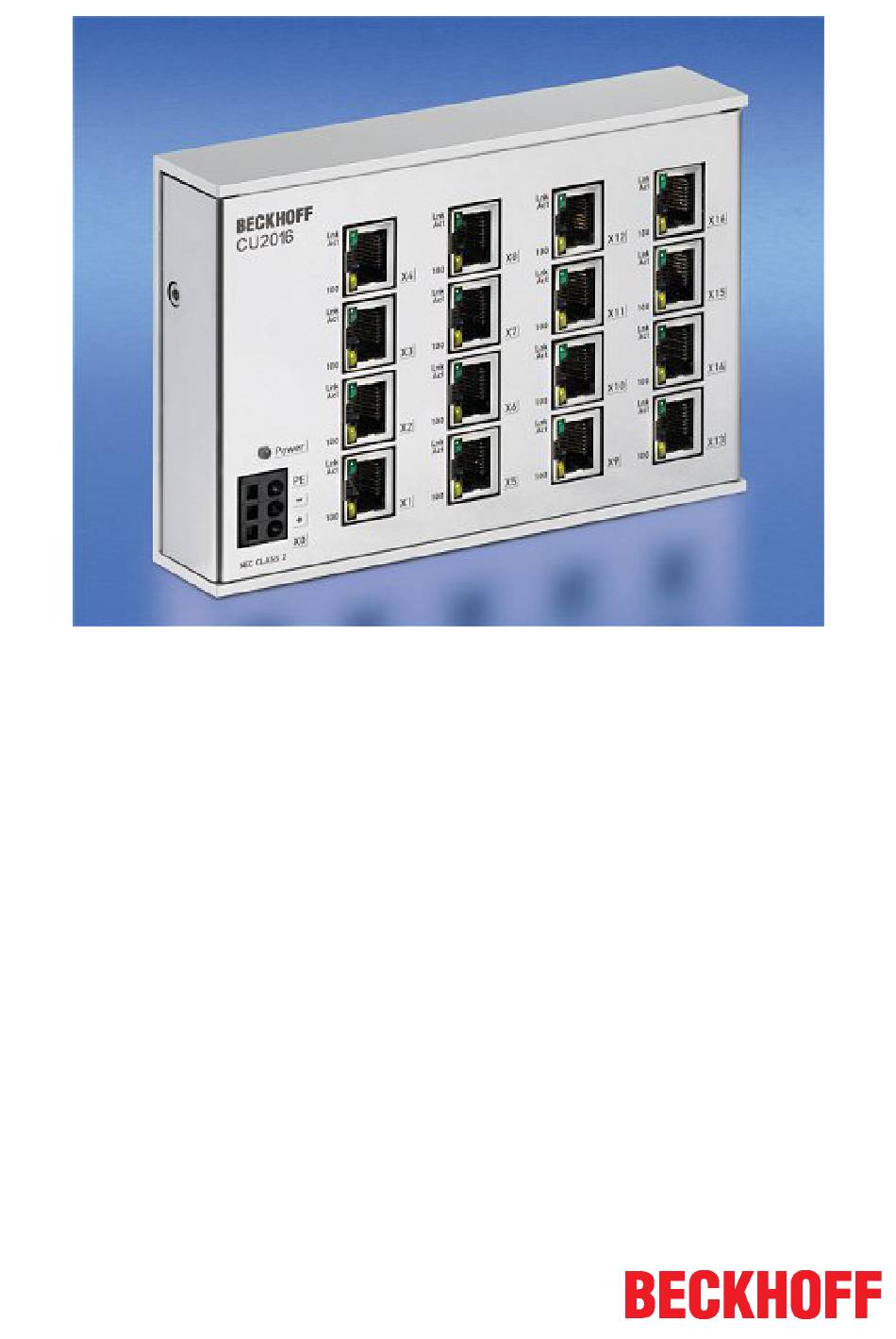

Montage und Inbetriebnahme CU2016 Abb. 5: CU2016 Montage und Demontage Die Switches CU20xx und CU22xx werden mit Hilfe einer Tragschiene nach EN 50022 auf 35 mm auf der Montagefläche befestigt. Montage • Montieren Sie die Tragschiene an der vorgesehenen Montagestelle. • Hängen Sie den Switch mit der Feder an der unteren Seite seines Rastflansches in die Tragschiene ein.
Montage und Inbetriebnahme Abb. 6: Montage Demontage • Entfernen Sie alle Kabel. • Drücken Sie den Switch nach oben (3). • Ziehen Sie die obere Seite des Switches (4) von der Montagefläche weg. Abb. 7: Demontage Version: 2.1 CU20xx, CU22xx...
Montage und Inbetriebnahme Verkabelung Spannungsversorgung Pinbelegung der Federzugklemme Abb. 8: CU20xx_PowerClamp UL Anforderungen • von einer isolierten, mit einer Sicherung (entsprechend UL248) von maximal 4 A ge- schützten Quelle, oder • von einer Spannungsquelle die NEC class 2 entspricht stammt. • Eine Spannungsquelle entsprechend NEC class 2 darf nicht seriell oder parallel mit ei- ner anderen NEC class 2 entsprechenden Spannungsquelle verbunden werden! Diese Anforderungen gelten für die Versorgung aller Buskoppler, Netzteilkemmen, Busklem- men und deren Power-Kontakte.
Montage und Inbetriebnahme LED-Anzeigen Ethernet Abb. 10: LEDs Für jeden Kanal zeigen 2 LEDs den aktuellen Status an. Tab. 1: LED-Anzeigen pro Kanal Anzeige Link Keine Verbindung Verbindung vorhanden (Link) blinkt Datenübertragung (Act) 100 (1000) Verbindung mit 100 MBit/s (CU2208: 1000 MBit/s) Versorgungsspannung Das Anliegen der Versorgungsspannung (24 V ) wird durch die grüne Power-LED angezeigt.
The modules are intended for use with Beckhoff’s UL Listed EtherCAT System only. Examination For cULus examination, the Beckhoff I/O System has only been investigated for risk of fire and electrical shock (in accordance with UL508 and CSA C22.2 No. 142).
Anhang Support und Service Beckhoff und seine weltweiten Partnerfirmen bieten einen umfassenden Support und Service, der eine schnelle und kompetente Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. Beckhoff Support Der Support bietet Ihnen einen umfangreichen technischen Support, der Sie nicht nur bei dem Einsatz einzelner Beckhoff Produkte, sondern auch bei weiteren umfassenden Dienstleistungen unterstützt:...
