DECT Basis FB4 IP TP

Dieser Basisstationstyp ist für den Anschluss an ein lokales Daten-Netzwerk
(LAN) nach dem Ethernet-Standard vorgesehen.
Je nach eingesetzter Technik wird die Basisstation entweder durch ein
eigenes Steckernetzteil oder zentral über den nächsten Switch und die
Netzwerk-Verkabelung mit Hilfe der PoE-Technik (Power over Ethernet)
versorgt.
Anschlusstechnik

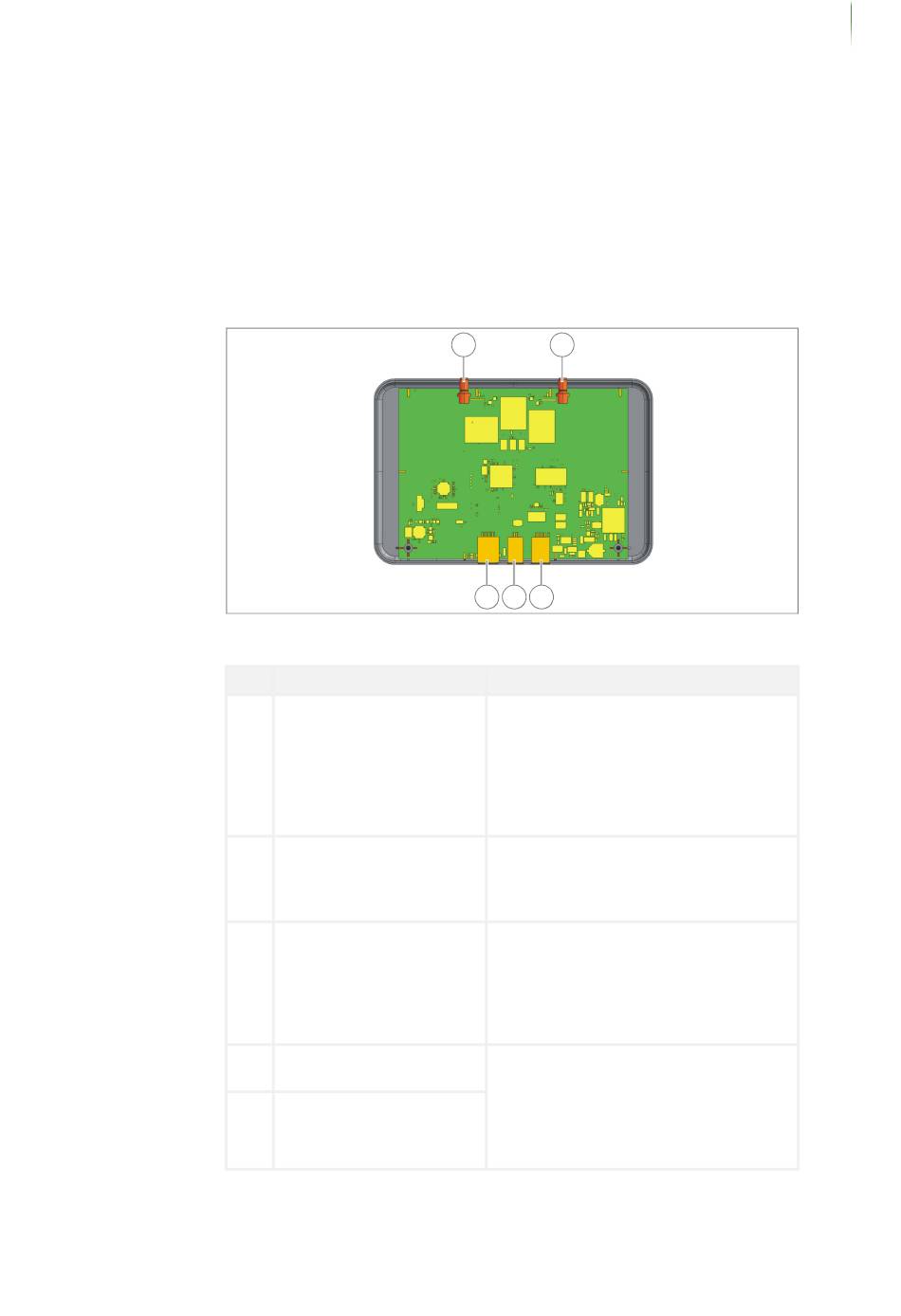

Ansicht der FB4 IP TP bei abgenommenem Deckel
Anschlusstechnik der FB4 IP TP
Pos.
1
2
3
4
5
DECT™ Basis-Stationen FB4 IP (TP ⁄ FX) | Benutzerinformation
Letzte Aktualisierung: 29.08.2016
Bezeichnung
Buchse: 8-polig RJ-45
Buchse: 4-polig RJ-10
(2 Kontakte belegt)
Buchse: 6-polig RJ-12 (RJ-25) – Optionaler Spannungsversorgungsan-
SMA-Buchse für externe
Antenne #2 (ANT1)
SMA-Buchse für externe
Antenne #1 (ANT0)
5 4
1 2 3
Bemerkung
– LAN-Anschluss zum TCP/IP-Netzwerk für
Twisted-Pair-Verkabelung.
– Dient bei Nutzung von „Power over
Ethernet (PoE)" zusätzlich als Anschluss
zur Fernversorgung der Basisstation.
• Gegenstück: Western-Modular-Stecker
RJ45 8P8C
– Anschluss für einen Schalter zur Beschal-
tung / Nutzung des Eingangskontaktes
• Gegenstück: Western-Modular-Stecker
RJ10 4P2C
schluss für die Versorgung der Basisstation
durch ein lokales Steckernetzteil oder
eine bauseitige 48V-Versorgung.
• Gegenstück: Western-Modular-Stecker
RJ12 6P2C
Die beiden externen Antennen können als
Option an Stelle der eingebauten Antennen
eingesetzt werden. Sie arbeiten im Diver-
sity-Betrieb.
Die internen Antennen werden dann auto-
matisch deaktiviert.
