Beschreibungen
Anschlusstechnik

DECT Basis FB4 IP FX

Dieser Basisstationstyp ist für den Anschluss an ein Multimode-Lichtwellen-
leiter-Netz nach dem Ethernet-Standard vorgesehen.
In diesem Fall wird die Basisstation durch ein eigenes Steckernetzteil
versorgt.

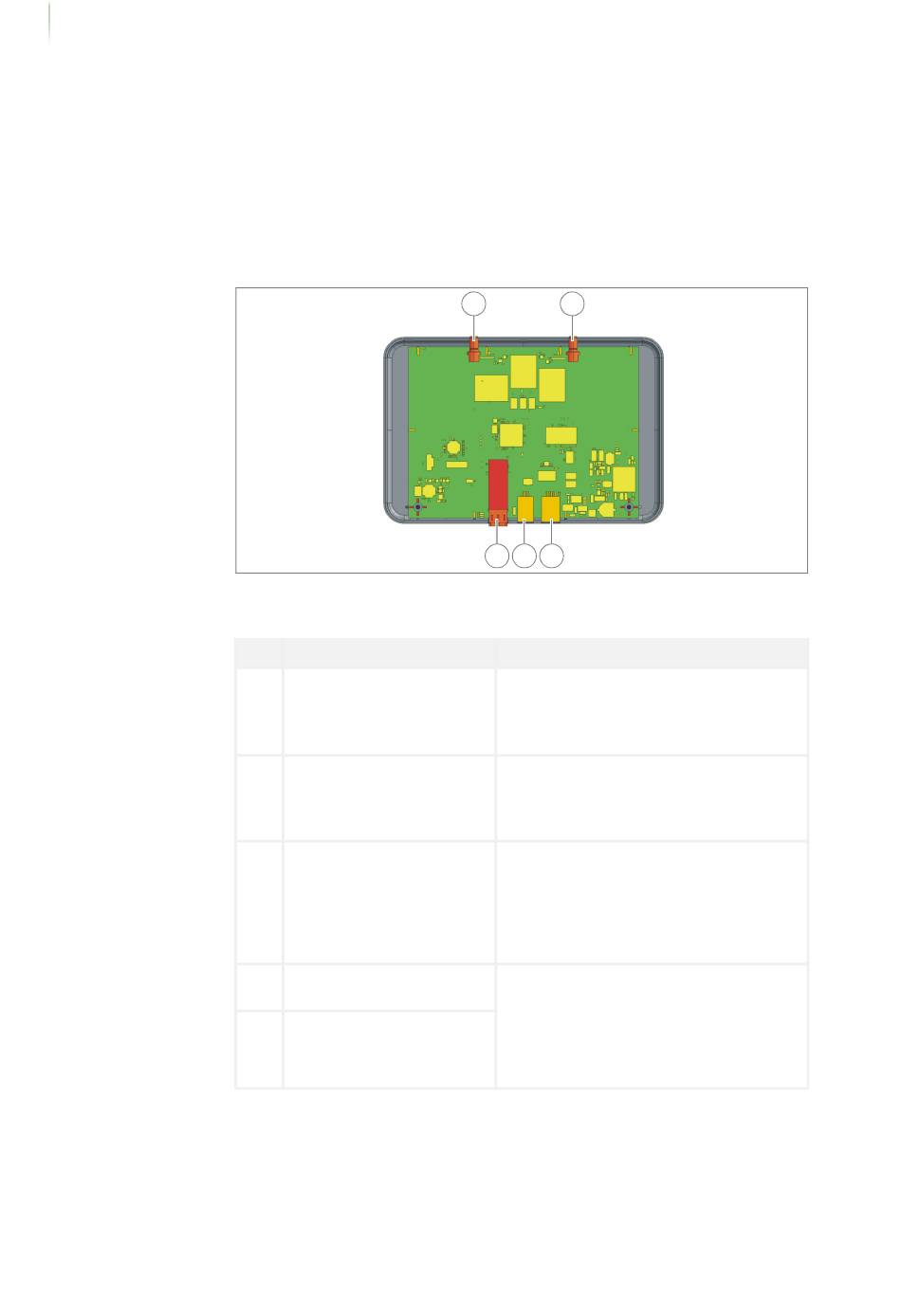

Ansicht der FB4 IP FX bei abgenommenem Deckel
Anschlusstechnik der FB4 IP FX
Pos. Bezeichnung
1 LC-Buchse (Lucent
Connector)
2 Buchse: 4-polig RJ-10
(2 Kontakte belegt)
3 Buchse: 6-polig RJ-12 (RJ-25) – Spannungsversorgungsanschluss für die
4 SMA-Buchse für externe
Antenne #2 (ANT1)
5 SMA-Buchse für externe
Antenne #1 (ANT0)
5 4
1 2 3
Bemerkung
– LAN-Anschluss gemäß Interface Standard
IEEE 802.3u 100BASE-FX Fibre Interface
(Fast Ethernet Over Optical Fibre).
• Gegenstück: LC-Stecker
– Anschluss für einen Schalter zur Beschal-
tung / Nutzung des Eingangskontaktes
• Gegenstück: Western-Modular-Stecker
RJ10 4P2C
Versorgung der Basisstation durch ein
lokales Steckernetzteil oder eine bausei-
tige 48V-Versorgung.
• Gegenstück: Western-Modular-Stecker
RJ12 6P2C
Die beiden externen Antennen können als
Option an Stelle der eingebauten Antennen
eingesetzt werden. Sie arbeiten im Diver-
sity-Betrieb.
Die internen Antennen werden dann auto-
matisch deaktiviert.
