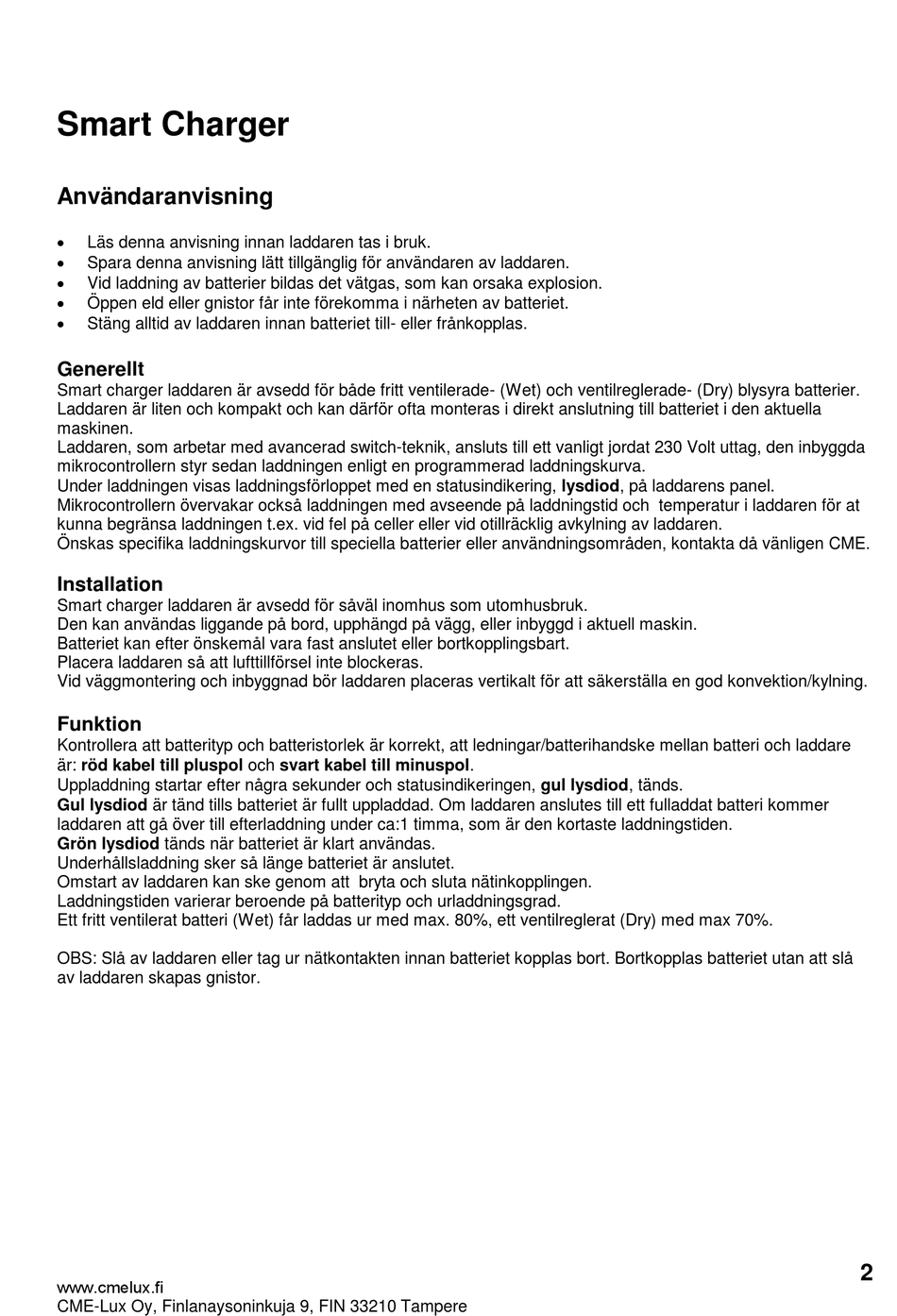

Smart Charger
Användaranvisning
Läs denna anvisning innan laddaren tas i bruk.
Spara denna anvisning lätt tillgänglig för användaren av laddaren.
Vid laddning av batterier bildas det vätgas, som kan orsaka explosion.
Öppen eld eller gnistor får inte förekomma i närheten av batteriet.
Stäng alltid av laddaren innan batteriet till- eller frånkopplas.
Generellt
Smart charger laddaren är avsedd för både fritt ventilerade- (Wet) och ventilreglerade- (Dry) blysyra batterier.
Laddaren är liten och kompakt och kan därför ofta monteras i direkt anslutning till batteriet i den aktuella
maskinen.
Laddaren, som arbetar med avancerad switch-teknik, ansluts till ett vanligt jordat 230 Volt uttag, den inbyggda
mikrocontrollern styr sedan laddningen enligt en programmerad laddningskurva.
Under laddningen visas laddningsförloppet med en statusindikering, lysdiod, på laddarens panel.
Mikrocontrollern övervakar också laddningen med avseende på laddningstid och temperatur i laddaren för at
kunna begränsa laddningen t.ex. vid fel på celler eller vid otillräcklig avkylning av laddaren.
Önskas specifika laddningskurvor till speciella batterier eller användningsområden, kontakta då vänligen CME.
Installation
Smart charger laddaren är avsedd för såväl inomhus som utomhusbruk.
Den kan användas liggande på bord, upphängd på vägg, eller inbyggd i aktuell maskin.
Batteriet kan efter önskemål vara fast anslutet eller bortkopplingsbart.
Placera laddaren så att lufttillförsel inte blockeras.
Vid väggmontering och inbyggnad bör laddaren placeras vertikalt för att säkerställa en god konvektion/kylning.
Funktion
Kontrollera att batterityp och batteristorlek är korrekt, att ledningar/batterihandske mellan batteri och laddare
är: röd kabel till pluspol och svart kabel till minuspol.
Uppladdning startar efter några sekunder och statusindikeringen, gul lysdiod, tänds.
Gul lysdiod är tänd tills batteriet är fullt uppladdad. Om laddaren anslutes till ett fulladdat batteri kommer
laddaren att gå över till efterladdning under ca:1 timma, som är den kortaste laddningstiden.
Grön lysdiod tänds när batteriet är klart användas.
Underhållsladdning sker så länge batteriet är anslutet.
Omstart av laddaren kan ske genom att bryta och sluta nätinkopplingen.
Laddningstiden varierar beroende på batterityp och urladdningsgrad.
Ett fritt ventilerat batteri (Wet) får laddas ur med max. 80%, ett ventilreglerat (Dry) med max 70%.
OBS: Slå av laddaren eller tag ur nätkontakten innan batteriet kopplas bort. Bortkopplas batteriet utan att slå
av laddaren skapas gnistor.
www.cmelux.fi
CME-Lux Oy, Finlanaysoninkuja 9, FIN 33210 Tampere
