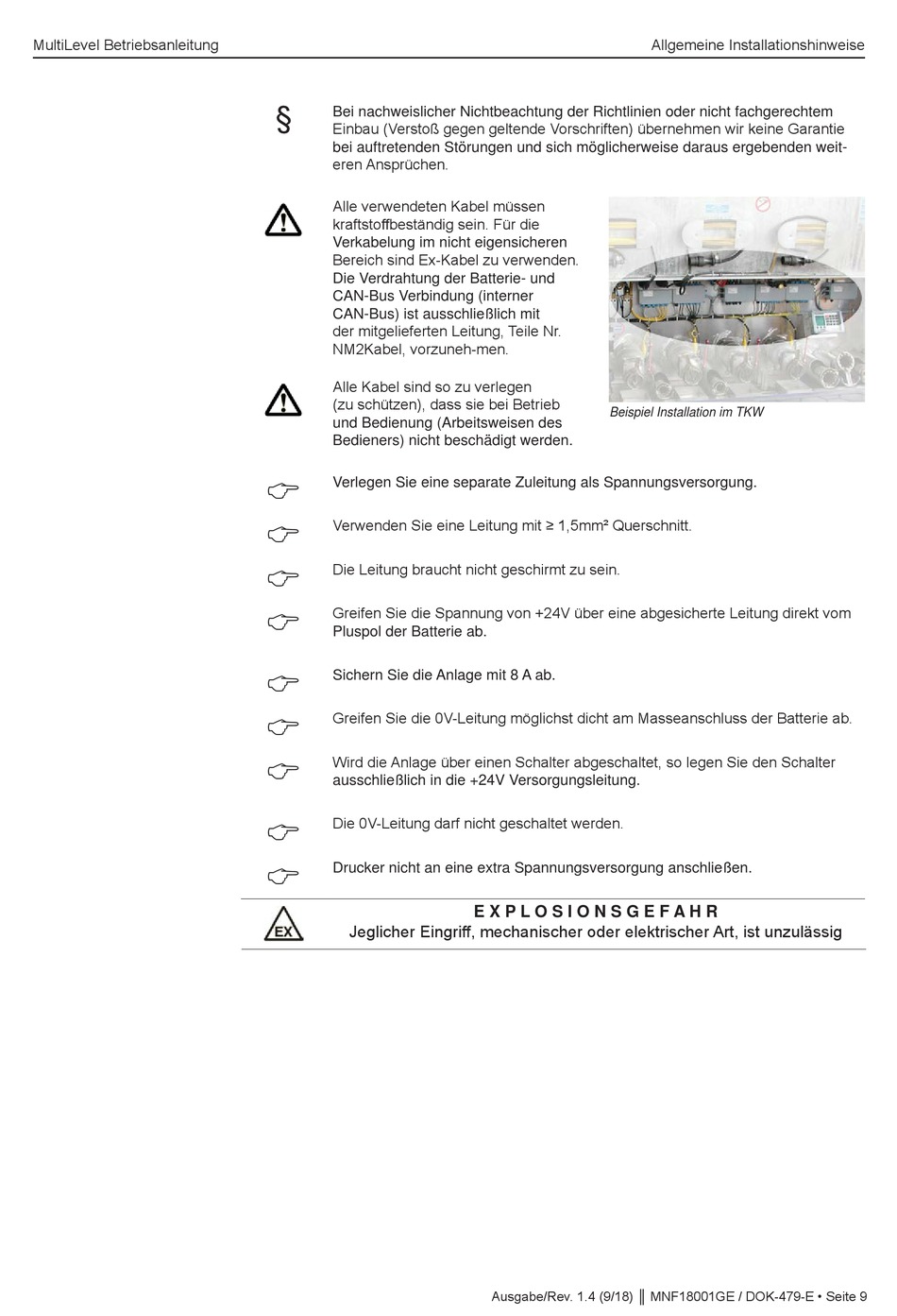

MultiLevel Betriebsanleitung
Bei nachweislicher Nichtbeachtung der Richtlinien oder nicht fachgerechtem
Einbau (Verstoß gegen geltende Vorschriften) übernehmen wir keine Garantie
bei auftretenden Störungen und sich möglicherweise daraus ergebenden weit-
eren Ansprüchen.
Alle verwendeten Kabel müssen
kraftstoffbeständig sein. Für die
Verkabelung im nicht eigensicheren
Bereich sind Ex-Kabel zu verwenden.
Die Verdrahtung der Batterie- und
CAN-Bus Verbindung (interner
CAN-Bus) ist ausschließlich mit
der mitgelieferten Leitung, Teile Nr.
NM2Kabel, vorzuneh-men.
Alle Kabel sind so zu verlegen
(zu schützen), dass sie bei Betrieb
und Bedienung (Arbeitsweisen des
Bedieners) nicht beschädigt werden.
Verlegen Sie eine separate Zuleitung als Spannungsversorgung.
Verwenden Sie eine Leitung mit ≥ 1,5mm² Querschnitt.
Die Leitung braucht nicht geschirmt zu sein.
Greifen Sie die Spannung von +24V über eine abgesicherte Leitung direkt vom
Pluspol der Batterie ab.
Sichern Sie die Anlage mit 8 A ab.
Greifen Sie die 0V-Leitung möglichst dicht am Masseanschluss der Batterie ab.
Wird die Anlage über einen Schalter abgeschaltet, so legen Sie den Schalter
ausschließlich in die +24V Versorgungsleitung.
Die 0V-Leitung darf nicht geschaltet werden.
Drucker nicht an eine extra Spannungsversorgung anschließen.
Jeglicher Eingriff, mechanischer oder elektrischer Art, ist unzulässig
Beispiel Installation im TKW
E X P L O S I O N S G E F A H R
Ausgabe/Rev. 1.4 (9/18) ║ MNF18001GE / DOK-479-E • Seite 9
