BEDIENUNGSANLEITUNG
USER'S MANUAL
MODE D'EMPLOI
MANUAL DEL USUARIO
SR-315
Wireless Receiver
©
Für weiteren Gebrauch aufbewahren!
Copyright
Keep this manual for future needs!
Nachdruck verboten!
Gardez ce mode d'emploi pour des
Reproduction prohibited!
utilisations ultérieures!
Réproduction interdit!
Guarde este manual para posteriores usos.
Prohibida toda reproducción.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Omnitronic SR-315

Inhaltszusammenfassung für Omnitronic SR-315

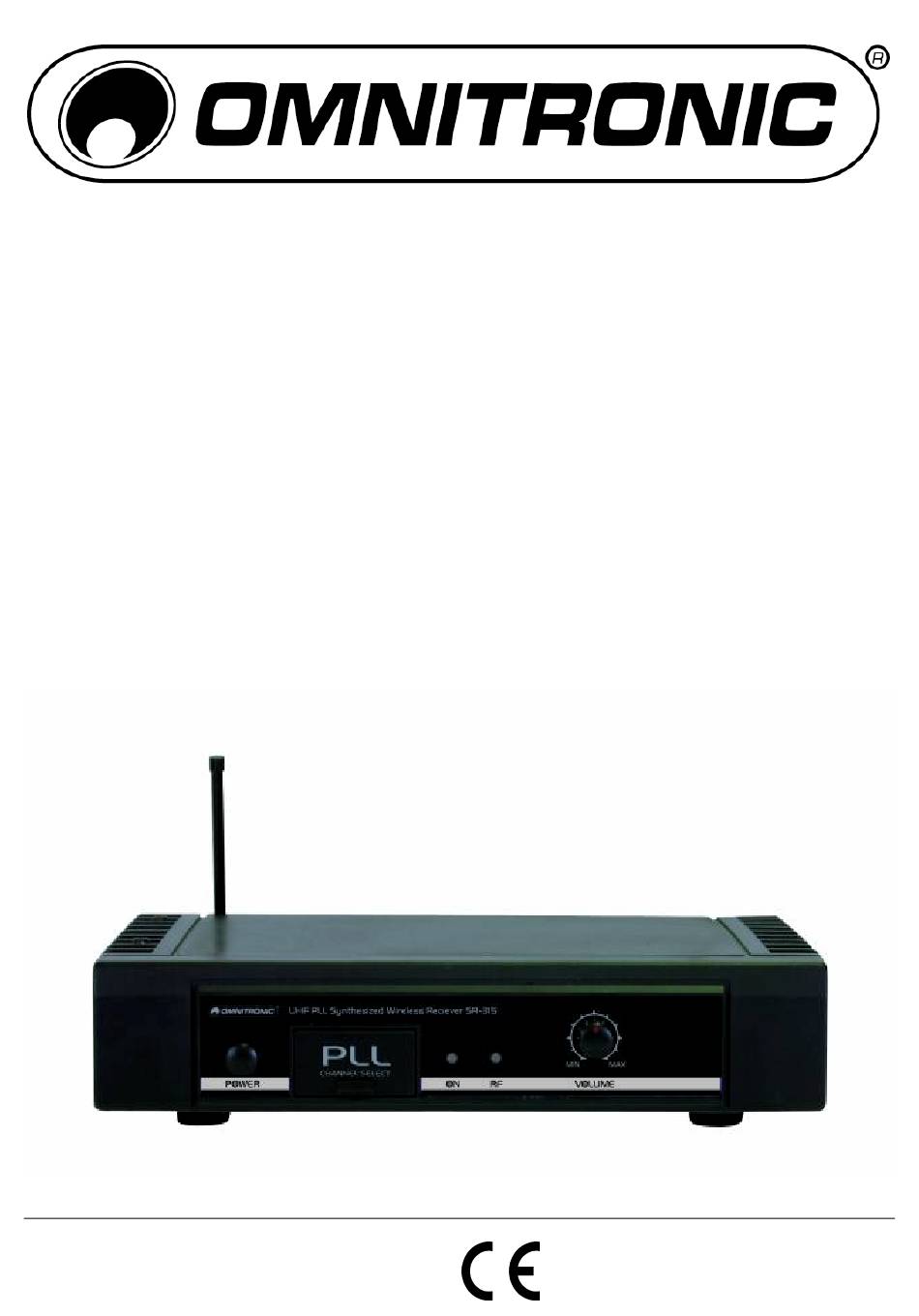

  • Seite 1 BEDIENUNGSANLEITUNG USER'S MANUAL MODE D'EMPLOI MANUAL DEL USUARIO SR-315 Wireless Receiver © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Gardez ce mode d’emploi pour des Reproduction prohibited! utilisations ultérieures! Réproduction interdit! Guarde este manual para posteriores usos.

  • Seite 2: Inhaltsverzeichnis

    You can find the latest update of this user manual in the Internet under: Vous pouvez trouvez la dernière version de ce mode d'emploi dans l'Internet sous: Vd. puede encontrar la versión más reciente de este manual en el Internet bajo: www.omnitronic.com...

  • Seite 3: Einführung

    - sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für einen OMNITRONIC SR-315 Einzelantennen-Empfänger entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.

  • Seite 4: Sicherheitshinweise

    2. SICHERHEITSHINWEISE Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheits- hinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind. Unbedingt lesen: Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch.

  • Seite 5: Zulassung

    Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden Sie ein weiches und angefeuchtetes Tuch. Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden. Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind.

  • Seite 6: Geräteübersicht

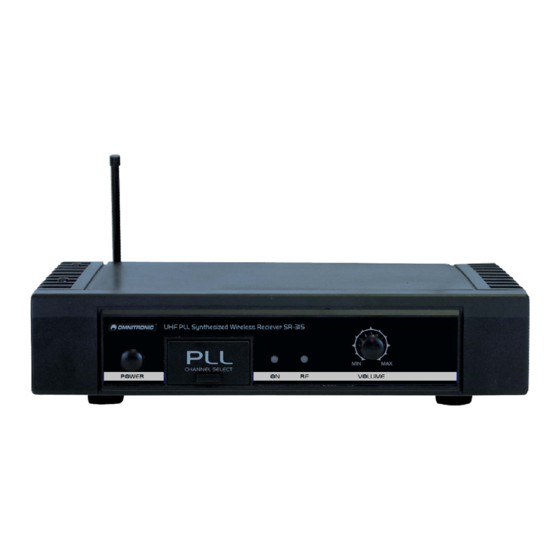

    4. GERÄTEÜBERSICHT Empfänger-Vorderseite 1. Antenne Richten Sie die Antenne senkrecht auf. 2. Netzschalter Über den Power-Schalter lässt sich das Gerät ein- bzw. ausschalten. 3. Abdeckung Klappen Sie die Abdeckung nach oben und wählen Sie den gewünschten Kanal über die Dip-Schalter aus. 4.

  • Seite 7: Empfänger-Rückseite

    Empfänger-Rückseite 1. Audio-Ausgangsbuchsen Für 6,3 mm Klinkenstecker, unsymmetrisch und 3 pol. XLR-Einbaustecker, symmetrisch. 2. Squelch (Rauschsperre) Zur Einstellung der Rauschsperre. Diese Steuerung wurde im Werk voreingestellt und muß gewöhnlich nicht weiter verstellt werden. 3. Netzanschlussbuchse Für den Anschluss des Wechselstromadapters. 7/35 00026326.DOC, Version 1.3...

  • Seite 8: Anschlüsse

    5. ANSCHLÜSSE Schließen Sie den Drahtlos-Empfänger über die Audio-Ausgangsbuchsen an eine Eingangsbuchse des Mischpults oder des Verstärkers an. Benutzen Sie den symmetrischen Audio-Ausgang, wenn Sie den Empfänger an einen symmetrischen Eingang anschließen. Benutzen Sie den unsymmetrischen Audio-Ausgang, wenn Sie den Empfänger an den LINE-Eingang des Verstärkers anschließen.

  • Seite 9: Bedienung

    Richten Sie die Antenne senkrecht auf. Wählen Sie den gewünschten Kanal über die DIP-Schalter aus. Stecken Sie die Anschlussleitung des Netzteils in die DC IN-Buchse ein. Stecken Sie das Netzteil in die Steckdose ein. 6. BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der Empfänger den Betrieb auf.

  • Seite 10: Squelch-Einstellung Am Empfänger

    Squelch-Einstellung am Empfänger Der Squelch-Regler wird im Werk für optimale Leistung auf die 12-Uhr-Position voreingestellt. Normalerweise ist keine weitere Einstellung erforderlich. Es ist allerdings möglich, den Rauschsperrenregler so einzustellen, dass entweder die Signalqualität oder Systembereich Priorität erhält. Wird der Rauschsperrenregler im Uhrzeigersinn gedreht, werden nur Signale besserer Qualität akzeptiert (Stummschaltung schon bei wenig Rauschen);...

  • Seite 11: Reinigung Und Wartung

    130 mA Maße (LxBxH): 210 x 165 x 44 mm Gewicht: 0,5 kg Zubehör: OMNITRONIC HM-115 Drahtl. Mikro.16 Kanäle Best.-Nr. 13055100 OMNITRONIC TM-115 Gürtelsender 16 Kanäle Best.-Nr. 13055500 OMNITRONIC LS-100 XLR Lavalier Mikrofon Best.-Nr. 13056000 OMNITRONIC HS-100 XLR Headset Mikrofon Best.-Nr.

  • Seite 12: Introduction

    - download the latest version of the user manual from the Internet 1. INTRODUCTION Thank you for having chosen an OMNITRONIC SR-315. If you follow the instructions given in this manual, we can assure you that you will enjoy this device for many years.

  • Seite 13: Safety Instructions

    2. SAFETY INSTRUCTIONS This device has left our premises in absolutely perfect condition. In order to maintain this condition and to ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning notes written in this user manual. Important: Damages caused by the disregard of this user manual are not subject to warranty.
  • Seite 14 Please consider that unauthorized modifications on the device are forbidden due to safety reasons! If this device will be operated in any way different to the one described in this manual, the product may suffer damages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like short- circuit, burns, electric shock, etc.

  • Seite 15: Description Of The Device

    4. DESCRIPTION OF THE DEVICE Front panel 1. Antenna Adjust the antenna vertically. 2. Power ON/OFF With the ON/OFF-switch, you can switch the device on and off. 3. Cover Lift cover and select the desired channel via the DIP-switches. 4. Power-LED Glows when the receiver is on.

  • Seite 16: Rear Panel

    Rear panel 1. Audio-output sockets For 6,3 mm stereo jacks, unbalanced and 3-pin XLR-connectors, balanced. 2. Squelch-Control The squelch-control is factory preset and normally requires no further adjustment. 3. Power supply Plug in the adapter cable here. 16/35 00026326.DOC, Version 1.3...

  • Seite 17: Connections

    5. CONNECTIONS Connect the wireless receiver via the audio-output sockets with an input socket of your mixing console or amplifier. Use the balanced Audio output, when you connect the receiver to a mixer/amplifier with a balanced input. Use the unbalanced Audio output, when you connect the receiver to the LINE input of an amplifier. 17/35 00026326.DOC, Version 1.3...

  • Seite 18: Operation

    Adjust the antenna vertically. Select the desired channel via the DIP-switches. Plug the connection cable of the power-unit with the DC IN-socket. Plug the power unit into your outlet. 6. OPERATION With the ON/OFF-switch, you can switch the device on and off. When switching the device on, the LED is illuminated.

  • Seite 19: Problem Cart

    7. PROBLEM CART PROBLEM: REMEDY: No power. Check the connection cable of the power unit and any extension-cables. No sound; receiver RF- Make sure POWER switches on transmitter and receiver are on. LED does not flash. Check transmitter Power-LED to ensure that battery is providing power. Replace battery if necessary.

  • Seite 20: Cleaning And Maintenance

    130 mA Dimensions (LxlxH): 210 x 165 x 44 mm Weight: 0.5 kg Accessory: OMNITRONIC HM-115 Wireless Mic.16 channel No. 13055100 OMNITRONIC TM-115 Transmitter 16 channel No. 13055500 OMNITRONIC LS-100 XLR Lavalier Microphone No. 13056000 OMNITRONIC HS-100 XLR Headset Microphone No.

  • Seite 21: Introduction

    - télécharger la version ultérieure du mode d'emploi d'Internet 1. INTRODUCTION Nous vous remercions d'avoir choisi un OMNITRONIC SR-315. Si vous respectez les instructions de service suivantes, vous allez profiter longtemps de votre achat. Sortez l'OMNITRONIC SR-315 de son emballage.

  • Seite 22: Instructions De Sécurité

    2. INSTRUCTIONS DE SECURITE Cet appareil a quitté les ateliers dans un état irréprochable. Pour assurer un bon fonctionnement, sans danger, l'utilisateur doit suivre les instructions contenues dans ce mode d'emploi. Attention: Tout dommage occasionné par la non observation des instructions de montage ou d'utilisation n'est pas couvert par la garantie.

  • Seite 23: Description De L'appareil

    Notez que pour des raisons de sécurité, il est interdit d'entreprendre toutes modifications sur l'appareil. Si l'appareil est utilisé autrement que décrit dans ce mode d'emploi, ceci peut causer des dommages au produit et la garantie cesse alors. Par ailleurs, chaque autre utilisation est liée à des dangers, comme par ex. court circuit, incendie, électrocution, etc.

  • Seite 24: Connexions

    1. Douilles de sortie XLR tripolaire, symétrique et jack 6,35 mm, asymétrique. 2. Régulateur Squelch 3. Douille d'alimentation 5. CONNEXIONS 24/35 00026326.DOC, Version 1.3...

  • Seite 25: Maniement

    Connectez le récepteur sans fil via via la douilles de sortie à une douille de entrée de votre console de mixage ou amplificateur. Utilisez la sortie audio symétrique, si vous raccordez le récepteur à un amplificateur avec entreé symétrique. Utilisez la sortie audio asymétrique, si vous raccordez le récepteur à l'entrée LINE d'un aplificateur.

  • Seite 26: Problemes

    7. PROBLEMES PROBLEME: SOLUTION: L'alimentation ne Contrôler le câble de connexion et les rallonges. s'enclenche pas. Aucun son. Le DEL RF du S’assurer que l’émetteur et le récepteur sont sous tension (interrupteurs récepteur est éteinte. d’alimentation sur “Marche”) Vérifier l’indicateur de charge de l’émetteur pour s’assurer que la pile n’est pas épuisée.

  • Seite 27: Nettoyage Et Maintenance

    130 mA Dimensions (LxlxH): 210 x 165 x 44 mm Poids: 0,5 kg Accessoires: OMNITRONIC HM-115 Mic. sans fil 16 canaux N° d'art. 13055100 OMNITRONIC TM-115 emetteur 16 canaux N° d'art. 13055500 OMNITRONIC LS-100 XLR Microphone Lavalier N° d'art. 13056000 OMNITRONIC HS-100 XLR micro serre-tête...

  • Seite 28: Introducción

    -pasar el manual a cada sucesivo poseedor o usuario del producto -descargar la última versión del manual del Internet 1. INTRODUCCIÓN Gracias por haber elegido un OMNITRONIC SR-315. Desembale su SR-315. Antes de la puesta en marcha inicial, por favor asegúrese de que no hay daños causados durante el transporte.

  • Seite 29: Instrucciones De Seguridad

    2. INSTRUCCIONES DE SEGURIDAD Este aparato ha salido de nuestro establecimiento en absolutas perfectas condiciones. Para mantener esta condición y asegurar un manejo seguro, es absolutamente necesario para el usuario seguir las instrucciones de seguridad y notas de advertencia escritas en este manual del usuario. Importante: Los daños causados por no hacer caso de las instrucciones de este manual del usuario no están sujetos a garantía.

  • Seite 30: Vista General Del Aparato

    No utilice disolventes o detergentes agresivos para limpiar el aparato. Utilice mejor un paño suave y húmedo. ¡Por favor tenga en cuenta que por razones de seguridad las modificaciones no autorizadas del aparato están prohibidas! Cuando el aparato será utilizado de un modo diferente como describido en este manual, ésto puede causar daños en el producto y la garantía expira.

  • Seite 31: Panel Posterior

    Seleccione el canal deseado mediante los selectores DIP. 4. Indicator ON Cuando poner en marcha, del LED ON radia. 5. Indicator RF Cuando el receptor recibe de señales del micrófono, el RF indicador radia. 6. Regulador Volume Ajusta el volumen de salida del receptor. Panel posterior 1.

  • Seite 32: Conexiones

    5. CONEXIONES Conecte el receptor inalámbrico mediante el casquillo de salida con un casquillo de entrada de su mixer. Ajuste la antena verticalmente. Conectar el cable de conexión del transformador en el casquillo DC IN. Conecte el transformador a la red. 6.
  • Seite 33 • De ser posible, mantener una trayectoria rectilínea libre de obstáculos entre las an-tenas del emisor y receptor. No colocar el emisor o el receptor en un lugar que tenga muchos objetos metálicos u otros materiales densos. • No colocar el receptor cerca de ordenadores u otros equipos que produzcan señales de RF. Ajuste el nivel de sortida mediante el regulador Volume.

  • Seite 34: Solución De Problemas

    7. SOLUCIÓN DE PROBLEMAS PROBLEMA: SOLUCION: La alimentación no se conecta. Compruebe el cable de conexión y cables de extension. Ningún sonido; el LED RF está Asegurarse que los interruptores ON/OFF están conectados en el apagado. emisor y en el receptor. Observar el DEL Power del emisor para determinar si la batería está...

  • Seite 35: Limpieza Y Mantenimiento

    130 mA Dimensiones (La.xAn.xAl.): 210 x 165 x 44 mm Peso: 0,5 kg Accesorio: OMNITRONIC HM-115 Mic.sin hilo 16 canales Referencia 13055100 OMNITRONIC TM-115 Emisor 16 canales Referencia 13055500 OMNITRONIC LS-100 XLR Microfono Lavalier Referencia 13056000 OMNITRONIC HS-100 XLR Headset Microfono Referencia 13056010 Ángulo de fijación 19"...
