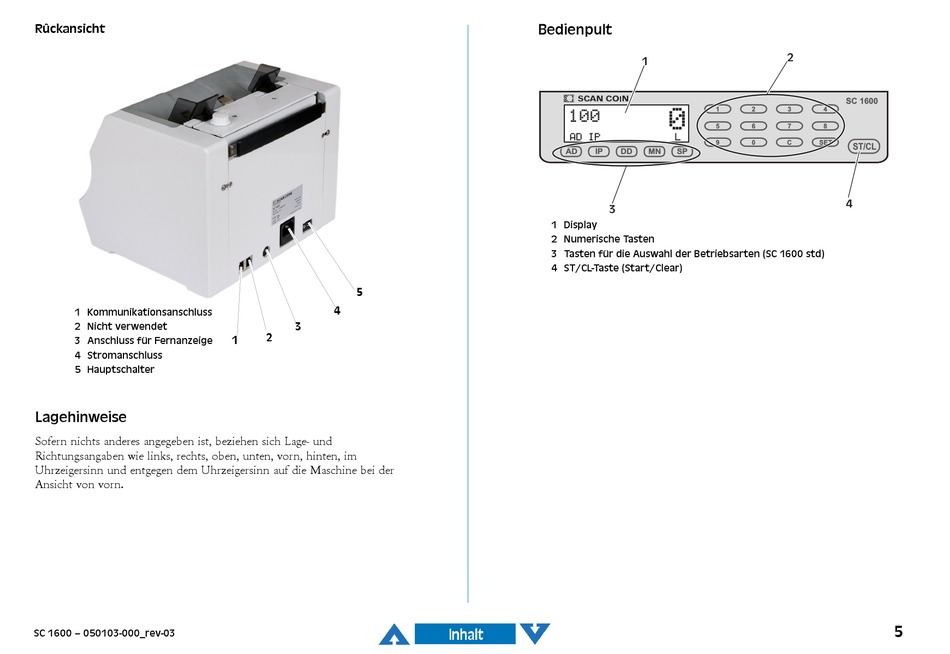

Rûckansicht
1 Kommunikationsanschluss
2 Nicht verwendet
3 Anschluss für Fernanzeige
4 Stromanschluss
5 Hauptschalter
Lagehinweise
Sofern nichts anderes angegeben ist, beziehen sich Lage- und
Richtungsangaben wie links, rechts, oben, unten, vorn, hinten, im
Uhrzeigersinn und entgegen dem Uhrzeigersinn auf die Maschine bei der
Ansicht von vorn.
SC 1600 – 050103-000_rev-03
5
4
3
2
1
Bedienpult
1
1
0
100
5
AD
IP
L
9
AD
IP
DD
MN
SP
3
1 Display
2 Numerische Tasten
3 Tasten für die Auswahl der Betriebsarten (SC 1600 std)
4 ST/CL-Taste (Start/Clear)
2
SC 1600
2
3
4
6
7
8
0
C
SET
ST/CL
4
5
