1 Einleitung
1.4

Aufbau und Funktion des Turboladers

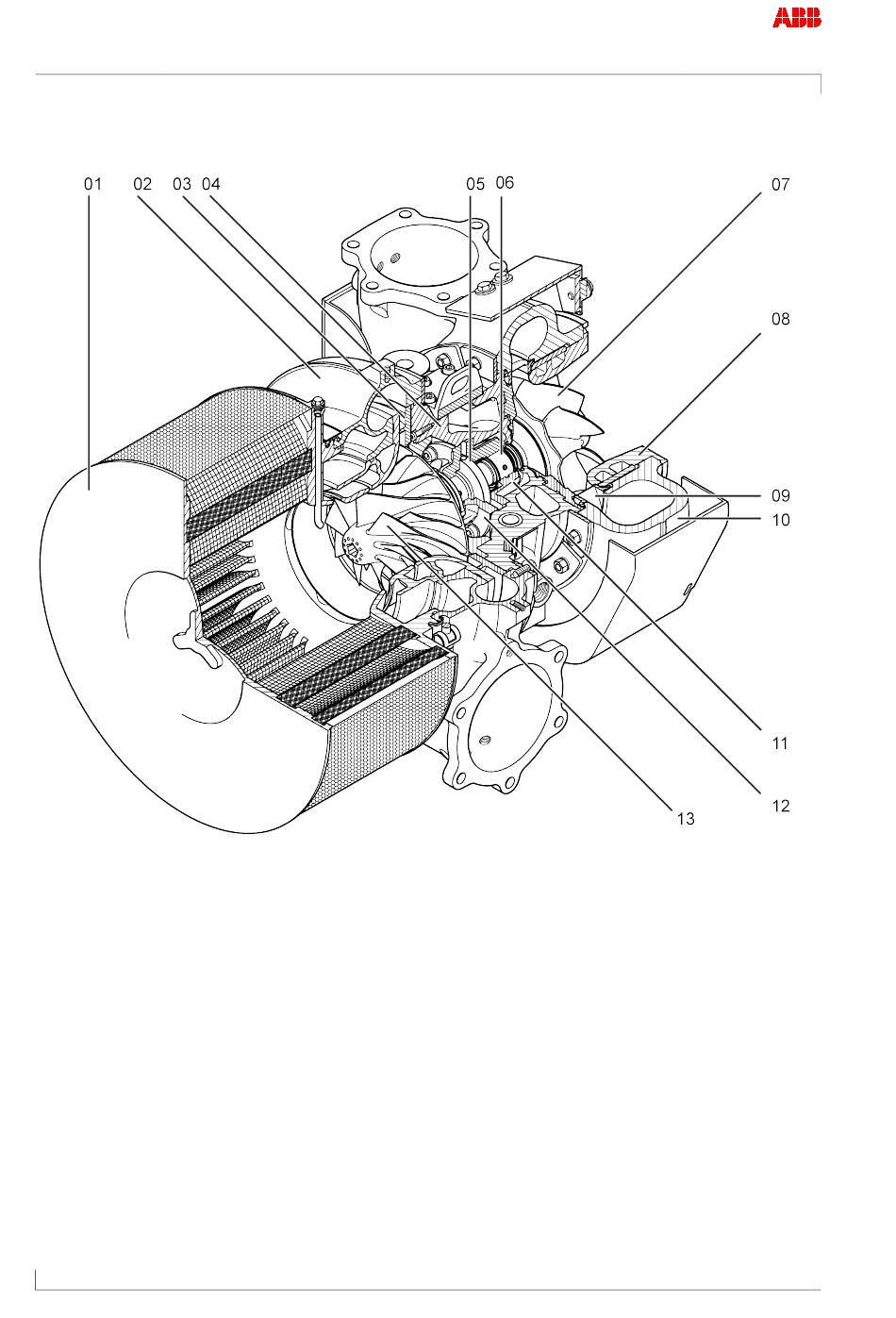

Abbildung 1: Aufbau und Funktion des Turboladers
01 Filterschalldämpfer / Luftsaugstutzen
02 Verdichtergehäuse
03 Diffusor
04 Lagergehäuse
05 Axiales Schublager
06 Radiales Gleitlager
07 Turbine
© Copyright 2016 ABB. All rights reserved.
08 Gasaustrittsflansch
09 Düsenring
10 Turbinengehäuse
11 Lagerflansch turbinenseitig
12 Lagerflansch verdichterseitig
13 Verdichterrad
