Operation Manual / TPS44-H.. - TPS52-H..
1 Einleitung / 1.5 Aufbau und Funktion des Turboladers
1.5
Aufbau und Funktion des Turboladers

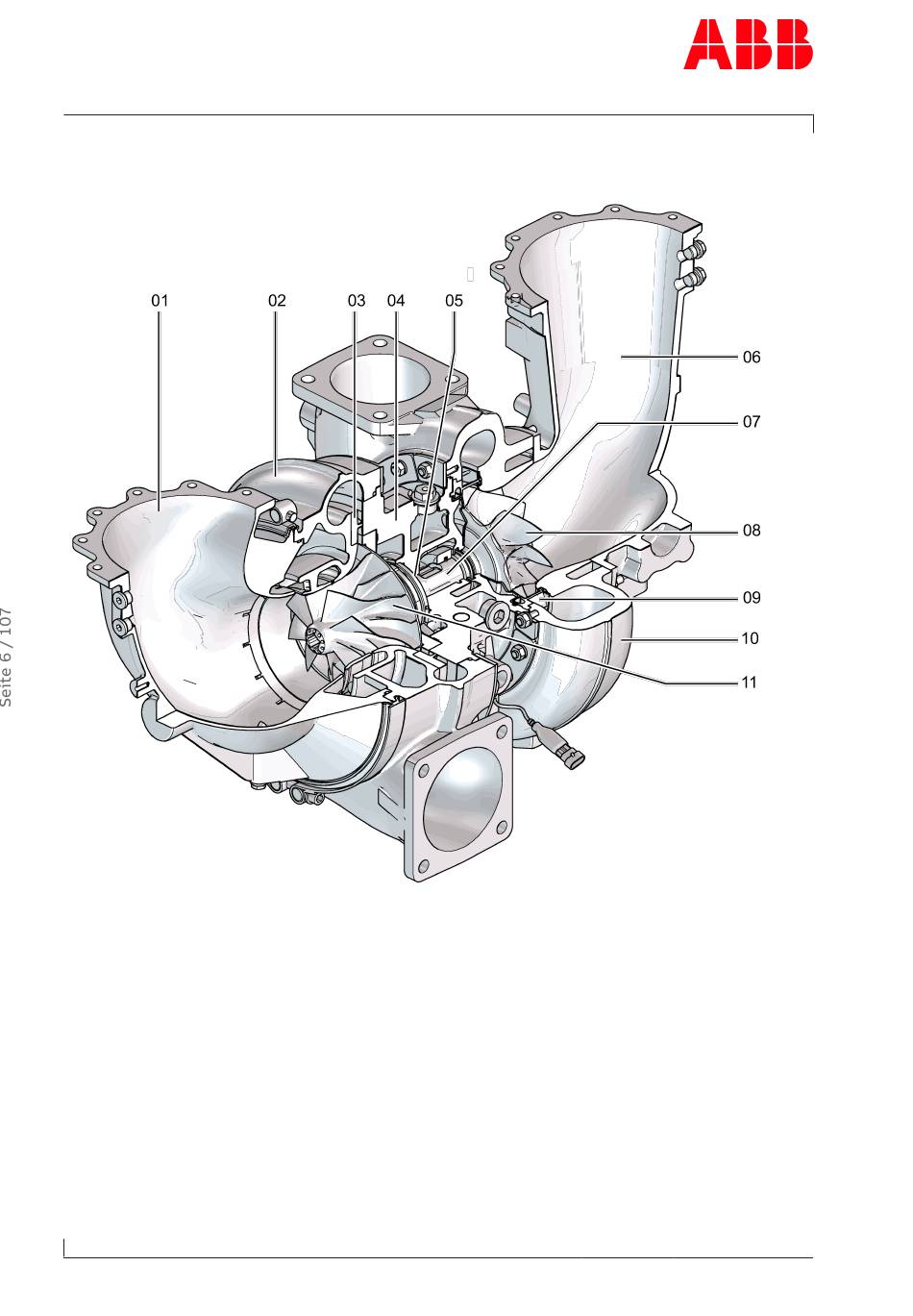

Abb. 2: Aufbau und Funktion des Turboladers
01
Luftsaugstutzen / Filterschalldämpfer
02
Verdichtergehäuse
03
Diffusor
04
Lagergehäuse
05
Axiales Schublager
06
Gasaustrittsgehäuse
© Copyright 2021 ABB. All rights reserved.
07
Gleitlagerbüchse
08
Turbine
09
Düsenring
10
Turbinengehäuse
11
Verdichterrad
HZTL4037_DE
Rev.G
June 2021
