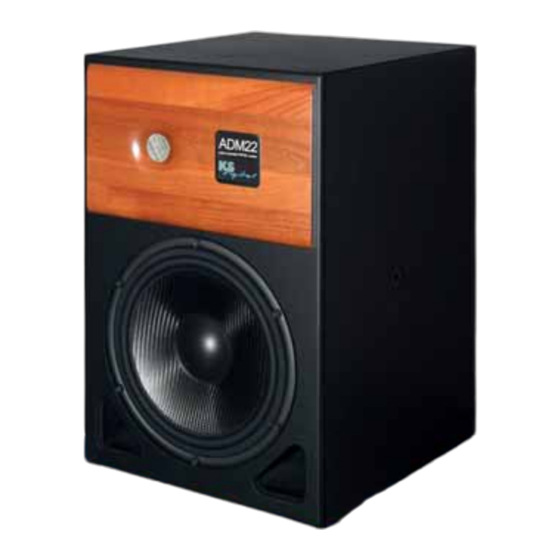

ADM22
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für KS digital ADM22

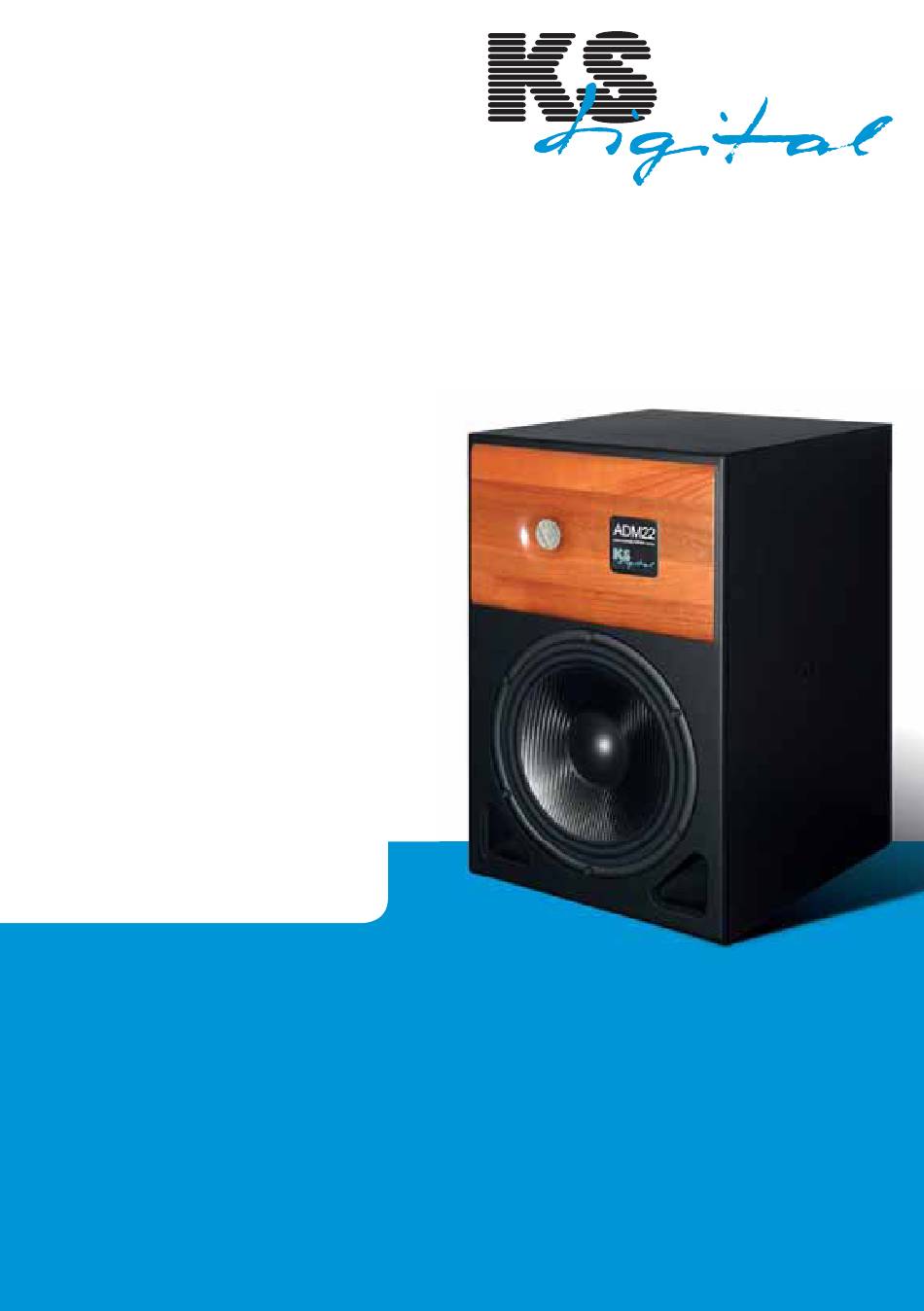

  • Seite 1 ADM22 MANUAL...
  • Seite 2: Sicherheitsbestimmungen

    Sicherheitsbestimmungen 1. Lesen Sie bitte diese Anleitung - Alle Informationen zur Sicherheit und Bedienung sollten Sie gelesen haben, bevor Sie dieses Gerät benutzen. 2. Bewahren Sie diese Anleitung auf - Sie könnten sie in Zukunft gebrauchen. 3. Beachten Sie die Warnungen - Sämtliche Warnhinweise am Gerät oder in dieser Anleitung sollten zu Ihrem eigenen Schutz von Ihnen beachtet werden.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitsbestimmungen..........2 Inhaltsverzeichnis............3 SOUNDS RIGHT IN ROOM AND TIME......4 FEATURES DER ADM-FAMILIE........5 Bedienelemente............6 Connection - Digitale Verbindungen.......7 Technische Daten............8 Diagramme ..............9 Aufstellungsempfehlung..........10...
  • Seite 4: Sounds Right In Room And Time

    Sie zum Kauf einer ADM der Firma KSDIGITAL und wünschen Ihnen viel Spaß mit der Box. KONSEQUENT IN DER ENTWICKLUNG ADM22 - DAS KONZEPT Die übliche Art und Weise der Signalbearbeitung bei einem Lautsprecher beschäftigt sich mit der Kor- rektur des Betragsfrequenzganges.
  • Seite 5: Features Der Adm-Familie

    Übertragunsgbereich umfasst alle Obertöne von Instrumenten und Stimme. So ist auch bei der ADM22 eine sehr musikalische Trennung der Wege in Grundton- und Oberton-Weg möglich, was zu einem sehr natürlichen un homogenen Klangbild führt. Die Richtcharakteristik des Wave-Guides erlaubt...
  • Seite 6: Bedienelemente

    Bedienelemente Bedienelemente: High: Regler für Raumanpassung im Hochtonbereich +/- 6dB Bass: Regler für Raumanpassung im Bassbereich +/- 6dB Gain: Eingangsempfindlichkeit +6/-10dB analoger Signaleingang: symmetrisch XLR, +4dBV optional Digital input Remote In & Out Ein-/Ausschalter 230V Kaltgerätebuchse Sicherung Kühlkörper für Endstufen 1 2 3 7 8 9...
  • Seite 7: Connection - Digitale Verbindungen

    Signallauf-Diagramm lnput Stage +4dB stepless adjustable 28 Hz - LowCut Auslenkungsschutz // 90Hz Gehause Entzerrung Processing Filters for room equalisalion: RC-100 Shelv. adjustable 3 PEQ, High-Lowshelvig, DELAY,GAIN FIRTEC Phasen- und Frequenz- linearisierung Digitale Differenz-Crossover 1000Hz 18KHz-EQ Protection Protection 250W 250W DDD-Amp DDD-Amp 1“...
  • Seite 8: Technische Daten

    Technische Daten TECHNISCHE ZEITFILTER TECHNOLOGIE DETAILS Modell ADM22 AD / DA converter 24 Bit/ 192 KHz Digital IN XLR-AES3-IN (32 – 210 KHz, 24 Bit) Analog IN XLR-IN, symmetric (+4dBV) auf ADC 24 Bit/ 192 KH Room Equalization 5 peakfilter and FIRTEC system-equalisation...
  • Seite 9: Diagramme

    Diagramme -100 -150 10 kHz Phasengang der AMD Blau mit FIRTEC (Rot ohne) 0,05 Frequenzgang der ADM Blau mit FIRTEC (Rot ohne)
  • Seite 10: Aufstellungsempfehlung

    Aufstellungsempfehlung Die optimale Lautsprecheraufstellung - Leitfaden zur optimalen Aufstellung Für eine einwandfreie Stereo-Abbildung sollten die Lautsprecheraufstellung folgende Punkte beachten: 1. Aufbau eines gleichschenkligen Dreiecks durch Speaker und Hörer, dem Stereodreieck. 2. Symmetrische akustische Verhältnisse für die erste Reflexion. 3. Ein möglichst großer Anteil der Schallenergie am Ohr soll durch Direktschall gebildet werden. 4.
  • Seite 11 Aufstellungsempfehlung Welle direkt vom Chassis zum Ohr. Gleichzeitig wird diese Welle aber auch an die Wände abgestrahlt und von dort zum Ohr reflektiert. Dabei legt sie einen Umweg über die Wand zurück, sie erreichen unser Ohr quasi „über Bande“. Dieser Umweg führt zu einer Phasenverschiebung in der Welle.
  • Seite 12 ADM22 KSdigital GmbH Altenkesselerstr. 17/D1, D-66115 Saarbrücken, Telefon 0681 - 7618-0463, www.ksdigital.de, info@ksdigital.de...
