4.12 Inbetriebnahme der Parallelschaltung von mehreren
Batterien

4.12.1 Einschaltreihenfolge

1. Bei der Inbetriebnahme muss zuerst die Master Batterie eingeschaltet werden.
2. Prüfen ob das Hauptrelais der Master Batterie eingeschaltet ist
 Prüfung via LED Blinkspiel (siehe Kapitel 5.1) oder IBC Servicetool (siehe Kapitel 4.2)
3. Wenn bei der Masterbatterie das Hauptrelais angezogen hat, können jetzt die Slave Batterien
zugeschaltet werden.

4.12.2 Stand by Modus Slave Batterie:

Wenn die Slave Batterien eingeschaltet werden, befinden sich die Batterien automatisch im Stand-By-
Modus. (Angezeigt wird der Stand-By-Modus durch eine grün blinkende LED.) Erst wenn die
Schaltfreigabe für das Hauptrelais der Slave Batterie vorliegt, welche vom Master kommt, wird das
Hauptrelais der Slave Batterie freigeschaltet. Erst ab diesem Zeitpunkt ist die Slave Batterie im
Gesamtbatteriesystem nutzbar.

4.12.3 Einschaltkriterium Slave Batterie:

Jede Batterie vergleicht die batterieinterne Spannung durch Messung mit der außen anliegenden
Spannung.

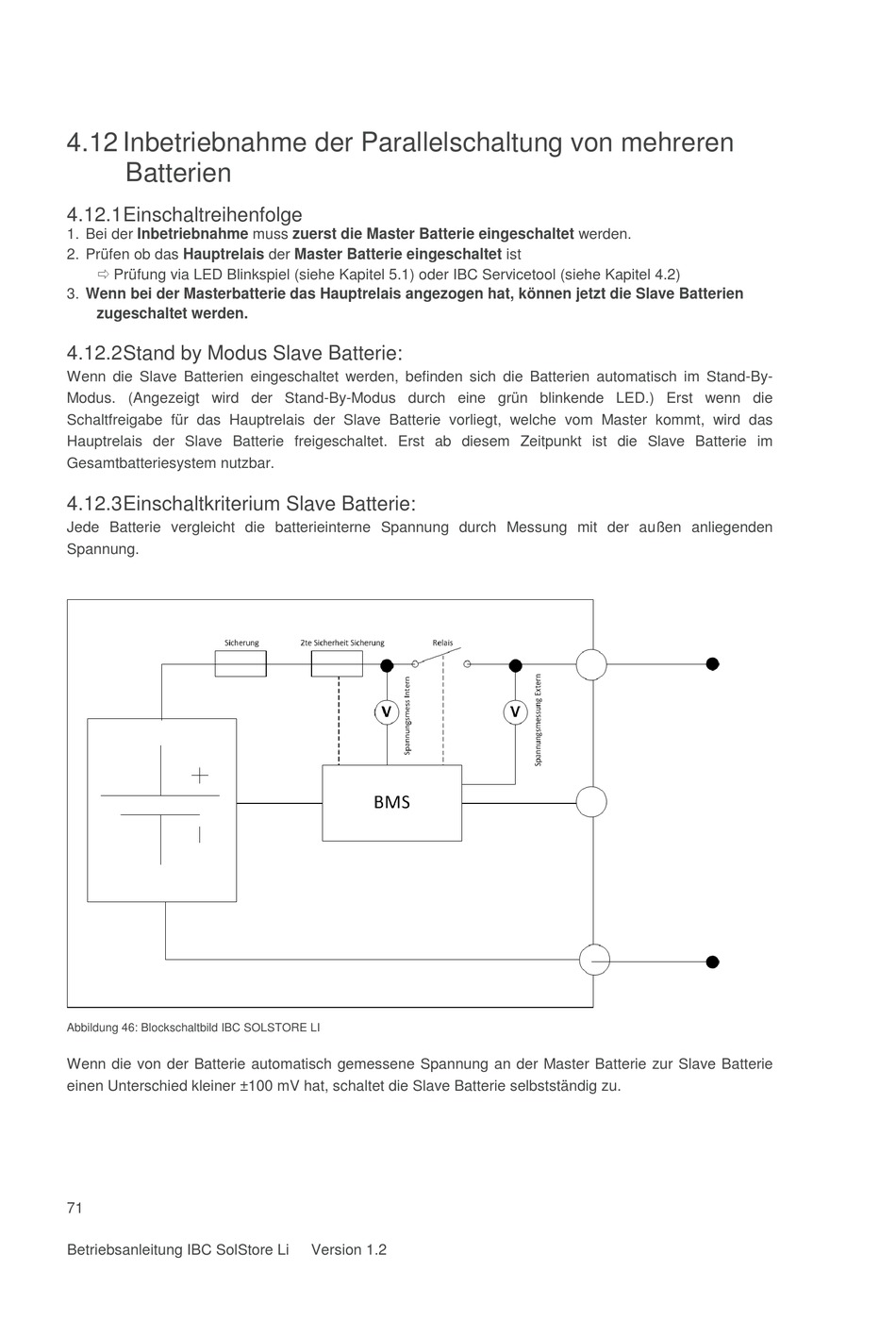

Abbildung 46: Blockschaltbild IBC SOLSTORE LI
Wenn die von der Batterie automatisch gemessene Spannung an der Master Batterie zur Slave Batterie
einen Unterschied kleiner ±100 mV hat, schaltet die Slave Batterie selbstständig zu.
71
Betriebsanleitung IBC SolStore Li Version 1.2
