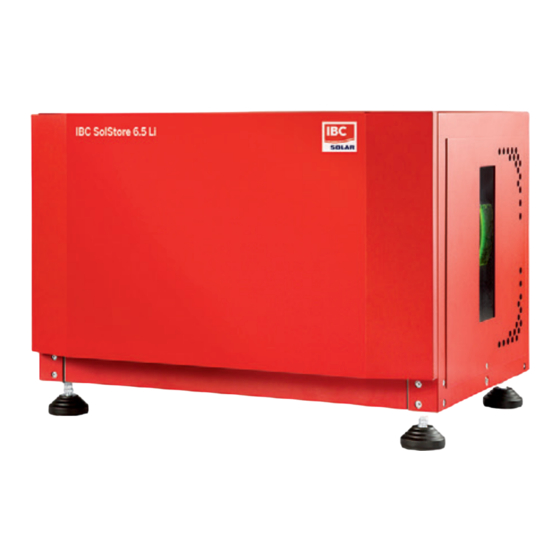

Inhaltszusammenfassung für IBC SolStore 10.0 Li
- Seite 1 Betriebsanleitung IBC SolStore Li Stand: 30.07.2018 Version 1.2...
-
Seite 2: Allgemeines
Die Installation, Inbetriebnahme und Wartung müssen durch eine qualifizierte Elektrofachkraft erfolgen. Um eine fehlerfreie Bedienung des Batteriespeichersystems IBC SOLSTORE LI sicher zu stellen, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch. Bitte bewahren Sie diese Betriebsanleitung für alle Personen, die Arbeiten am IBC SOLSTORE LI durchführen, zugänglich auf. Gültigkeitsbereich Diese Anleitung richtet sich an folgende Produkte ... -
Seite 3: Inhaltsverzeichnis
Vorbereiten der elektrischen Anschlüsse für den Single Betrieb ..........40 4.3.1 Prüfung der Anschlüsse ......................43 4.3.2 Einschalten und Ausschalten des Batteriespeichers ............. 44 4.3.3 Parametrierung des Wechselrichters ..................46 Vorbereiten der elektrischen Anschlüsse für den Parallel-Betrieb ..........47 Betriebsanleitung IBC SolStore Li Version 1.2... - Seite 4 4.5.2 Leistungskontaktierung ......................50 Konfiguration des IBC SOLSTORE LI Parallelbetriebs.............. 55 4.6.1 1-phasiger Betrieb des SMA Sunny Island an 1 IBC SolStore Li .......... 55 4.6.2 1-phasiger Betrieb des SMA Sunny Island an 2 IBC SOLSTORE LI ........55 4.6.3 1-phasiger Betrieb des SMA Sunny Island an 3 IBC SOLSTORE LI ........
- Seite 5 Benötigtes Zubehör ......................94 10.1.4 Aufstellort geprüft ......................94 10.1.5 Beschädigungen prüfen ....................95 10.1.6 Installation geprüft ......................95 10.1.7 NH1-Sicherungen einlegen ....................96 10.1.8 Unterweisung des Endkunden ..................96 10.2 Vor Inbetriebnahme ........................96 Betriebsanleitung IBC SolStore Li Version 1.2...
-
Seite 6: Sicherheit
Dieser Abschnitt beschreibt die Warnhinweise in der Betriebsanleitung und die bestimmungsgemäße Verwendung der Maschine. 1.1.1 Warnhinweise in der Betriebsanleitung Warnhinweise Die Warnhinweise dienen als Hinweise und Vorsichtsmaßnahmen, die zur Vermeidung einer Gefahrensituation beachtet bzw. ergriffen werden müssen. Betriebsanleitung IBC SolStore Li Version 1.2... - Seite 7 Verletzungen die Folge sein. ACHTUNG „ACHTUNG“ weist auf eine mögliche Gefahrensituation hin. Vermeiden Sie diese Situationen! Andernfalls können Maschinenschäden die Folge sein. Hinweis Dieses Symbol macht Sie auf wichtige, nützliche und hilfreiche Informationen aufmerksam. Betriebsanleitung IBC SolStore Li Version 1.2...
-
Seite 8: Bestimmungsgemäße Verwendung
1.1.2 Bestimmungsgemäße Verwendung Bestimmungsgemäße Verwendung des Batteriesystems Das IBC SOLSTORE LI ist ausschließlich für die Speicherung des durch Photovoltaikanlagen erzeugten Stroms zu verwenden. Vorhersehbarer Fehlgebrauch Jeder darüber hinaus gehende Gebrauch gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden kann die IBC SOLAR AGnicht eintreten. -
Seite 9: Zu Beachtende Sicherheitshinweise
Bei Reparaturen oder beim Ersatz von Teilen sind nur Originalersatzteile zu verwenden. Die Verwendung anderer Teile, die nicht unseren Spezifikationen entsprechen, kann Personen und Anlage gefährden. IBC SOLAR AGhaftet nicht für Personen- und/oder Materialschäden infolge von Änderungen an der Anlage. Bediener Das Batteriespeichersystem darf nur von einer Elektrofachkraft bedient/gewartet werden. -
Seite 10: Sicherheitshinweis Bei Arbeiten Mit Werkzeug
Verwenden Sie ausschließlich vollisoliertes Werkzeug. o Vor Wieder-/Inbetriebnahme des Batteriesystems muss sichergestellt sein, dass sich keine Werkzeuge mehr auf dem Batteriesystem befinden. Vermeiden Sie diese gefährlichen Situationen! Andernfalls können Tod oder schwere Verletzungen die Folge sein. Betriebsanleitung IBC SolStore Li Version 1.2... -
Seite 11: Sicherheitshinweis Für Transport Und Installation
Beim Transport auf die richtige Gewichtsverteilung der Anlage achten. o Bei abschüssigem Transportweg muss das Transportmittel zu bremsen sein. Vermeiden Sie diese gefährlichen Situationen! Andernfalls können Tod oder schwere Verletzungen die Folge sein. Betriebsanleitung IBC SolStore Li Version 1.2... -
Seite 12: Sicherheitshinweise Für Die Bedienung
Weiterhin dürfen nur Fachkräfte eine Wartung, Umbau oder Demontage am Batteriespeichersystem durchführen. o Installieren oder betreiben Sie niemals einen potentiell defekten oder offensichtlich defekten Batteriespeicher! Vermeiden Sie diese gefährlichen Situationen! Andernfalls sind Tod oder schwere Verletzungen die Folge. Betriebsanleitung IBC SolStore Li Version 1.2... - Seite 13 Beachten Sie die 5 Sicherheitsregeln der Batterietechnik. Weiterhin dürfen nur Fachkräfte eine Wartung, Umbau oder Demontage am Batteriespeichersystem durchführen. Vermeiden Sie diese gefährlichen Situationen! Andernfalls können Tod oder schwere Verletzungen die Folge sein. Betriebsanleitung IBC SolStore Li Version 1.2...
-
Seite 14: Sicherheitshinweise Für Die Reinigung
Spritzwasser. Schmutz und Wasser können in die Anlage eindringen und große Schäden verursachen! o Zur Reinigung nur ein feuchtes und sauberes Baumwolltuch verwenden. Vermeiden Sie diese Situationen! Andernfalls können Maschinenschäden die Folge sein. Betriebsanleitung IBC SolStore Li Version 1.2... -
Seite 15: Sicherheitshinweise Für Die Wartung Und Demontage
Teilen zu Sturz kommen oder sogar weggeschleudert werden o Beachten Sie die entsprechenden Sicherheitsvorschriften o Weiterhin dürfen nur Fachkräfte eine Wartung, Umbau oder Demontage am Schaltschrank durchführen. Vermeiden Sie diese gefährlichen Situationen! Andernfalls sind Tod oder schwere Verletzungen die Folge. Betriebsanleitung IBC SolStore Li Version 1.2... - Seite 16 Weiterhin dürfen nur Fachkräfte eine Wartung, Umbau oder Demontage am Schaltschrank durchführen. Beachten Sie die Gefahr von Lichtbögen beim Ziehen des NH1 Trenners unter Volllast der Batterie Vermeiden Sie diese gefährlichen Situationen! Andernfalls können kleine oder leichtere Verletzungen die Folge sein. Betriebsanleitung IBC SolStore Li Version 1.2...
-
Seite 17: Sicherheitshinweise Batterieinnenraum
Beachten Sie während des Arbeitens an den Modulen immer die Anweisungen in der Betriebsanleitung sowie in der Spezifikation. Sicherheitshinweise Batteriemodul GEFAHR Gefahr durch austretendes Elektrolyt Arbeiten an Batterie dürfen nur von ausgebildetem und von IBC SOLAR AGqualifiziertem freigegebenen Fachpersonal durchgeführt werden. -
Seite 18: Sicherheitshinweise Für Die Brandverhütung
Spannung. Aus diesem Grund ist darauf zu achten, dass kein Werkzeug oder metallischer Gegenstand auf dem Batteriesystem abgelegt wird. Dieser könnte zu einem Kurzschluss und somit zu einer hohen Hitzeentwicklung führen, die dann wiederum zu einer Explosion führen könnte. Betriebsanleitung IBC SolStore Li Version 1.2... -
Seite 19: Explosionsschutz
Eventuell Lebensgefahr durch elektrischen Schlag bei Brandlöschung oder durch Überschwemmung! Werden die folgenden Verhaltenshinweise nicht beachtet, kann dies zu Sach- und Personenschäden führen, für diese die IBC SOLAR AGkeinerlei Haftung übernimmt. Schalten Sie das Batteriespeichersystem ab, wenn gefahrlos möglich. Alarmieren Sie umgehend die Feuerwehr. -
Seite 20: Daten Und Sicherheitsvorrichtungen Des Batteriespeichersystems
Zugang jederzeit möglich ist. NH-Trenner trennt im gezogenen Zustand die Batterie allpolig nach außen ab. Beachten Sie die Gefahr von Lichtbögen beim Ziehen des Trenners unter Volllast der Batterie Betriebsanleitung IBC SolStore Li Version 1.2... - Seite 21 Warnung vor allgemeinen Gefahrenquellen. Warnung vor elektrischer Spannung. Warnung vor feuergefährlichen Stoffen. Warnung vor Gefahren durch die Batterien. Warnung vor elektrischem Stromschlag. Keine Entsorgung über den Hausmüll. Batteriespeichersystem bitte an den Hersteller zurückgeben. Tabelle 1-1 Gefahrenhinweise, Piktogramme Betriebsanleitung IBC SolStore Li Version 1.2...
-
Seite 22: Eingebaute Sicherheitssysteme
Technische Prüfung des Batteriemanagementsystems auf einwandfreien Funktionsumfang Prüfung ob Kommunikation zwischen Batterie und Wechselrichter funktioniert. Zellspannungsprüfung Temperatursensorprüfung Funktionsprüfung der Batterie am Wechselrichter Sichtprüfung des fertigen Produkts (Außengehäuse) Prüfen des vollständigen Lieferumfangs Betriebsanleitung IBC SolStore Li Version 1.2... -
Seite 23: Funktion, Lieferumfang Und Technische Kenngrößen
Differenz zwischen Stromerzeugung und Stromverbrauch auszugleichen. In Kombination mit dem passenden Wechselrichter, bietet das IBC SOLSTORE LI zusätzlich die Möglichkeit einer Ersatzstromfunktion bei Netzausfall. Dank des modularen Systems lässt sich die benötigte Speicherkapazität auf Basis des IBC SOLSTORE LI flexibel zusammenstellen. 2.2 Lieferumfang Übersicht des Standardlieferumfangs... -
Seite 24: Systemübersicht
2.3 Systemübersicht Batteriespeichersystem: Frontansicht Abbildung 2: Batteriespeichersystem, Frontansicht Position Beschreibung Batteriegehäuse Standfüße (Höhenverstellbar) Luftansaugung Tabelle 2-2: Beschreibung Frontansicht Betriebsanleitung IBC SolStore Li Version 1.2... -
Seite 25: Batteriespeichersystem, Seitenansicht
Batteriespeichersystem, Seitenansicht Abbildung 3: Batteriespeichersystem, Seitenansicht Position Beschreibung Batteriegehäuse Abnehmbare Seitenwand mit Sichtfenster und NH1 Sicherungen Standfüße (Höhenverstellbar) Luftansaugung Tabelle 2-3: Beschreibung Seitenansicht Betriebsanleitung IBC SolStore Li Version 1.2... - Seite 26 Batteriespeichersystem, Seitenansicht Abbildung 4: Batteriespeichersystem, Seitenansicht Position Beschreibung Batteriegehäuse Luftansaugung Standfüße (Höhenverstellbar) Tabelle 2-4: Beschreibung Seitenansicht Betriebsanleitung IBC SolStore Li Version 1.2...
-
Seite 27: Batteriespeichersystem, Rückansicht
Abbildung 5: Batteriespeichersystem, Rückansicht Position Beschreibung Batteriegehäuse Luftaustritt mit Ventilator Standfüße (Höhenverstellbar) RS485 Bus für Multiparallelbetrieb CAN Bus zum Wechswlrichter PLUS Leitung mit 50mm USB Schnittstelle MINUS Leitung mit 50mm2 Tabelle 2-5: Beschreibung, Rückansicht Betriebsanleitung IBC SolStore Li Version 1.2... -
Seite 28: Typenschilder Und Warnaufkleber
2.4 Typenschilder und Warnaufkleber Allgemein Das Typenschild ist auf der Rückseite der Batterie angebracht. Abbildung 6: Batteriespeichersystem, Rückseite Betriebsanleitung IBC SolStore Li Version 1.2... - Seite 29 Abbildung 7: Typenschild (SolStore 10.0 Li) Position Beschreibung Hersteller / Anschrift QR-Code (Inhalt: www.IBC-solar.de) Sicherheitshinweis: Vor Installation oder Nutzung unbedingt die Bedienungsanleitung lesen Sicherheitshinweis: Defekte Batterie darf nicht betrieben werden! Sicherheitshinweis: Batterie darf nicht nass werden! Hinweissymbol Recycling CE Kennzeichen...
-
Seite 30: Detailansicht
Recyclingsymbol Detailansicht Abbildung 8: Batteriespeichersystem, Resyclingsymbol Abbildung 8a: Resyclingsymbol Betriebsanleitung IBC SolStore Li Version 1.2... -
Seite 31: Technische Kenngrößen
2.5 Technische Kenngrößen Produktdaten Die folgende Tabelle beschreibt die Varianten des IBC SOLSTORE LI: Batteriespeicher Einheit IBC SolStore 6.5 Li IBC SolStore 10.0 Li Energieinhalt 6,743 10,06 Nutzbarer Energieinhalt 8,05 Nennkapazität C10 121,5 186,3 Nennspannung 55,5 54,0 Erwartete kalendarische Lebensdauer... -
Seite 32: Transport
3 Transport 3.1 Sicherheitshinweise für Transport Zielgruppe Die Sicherheitshinweise richten sich an das Montagepersonal, das das Batteriespeichersystem IBC SOLSTORE LI transportiert, aufbaut und in Betrieb nimmt. Sicherheitshinweise Für den Transport des Batteriespeichersystems und bei Arbeiten an der elektrischen Einrichtung beachten Sie bitte die Sicherheitshinweise aus dem Kapitel Sicherheit, Seite 6. -
Seite 33: Prüfen Der Ware Bei Annahme
Ist ein Prüfsiegel zerstört, erlöschen alle Garantie- und Gewährleistungsansprüche für das Produkt! Ist das Prüfsiegel zerstört: Auf keinen Fall den Energiespeicher installieren oder in Betrieb nehmen! Rückseite des Batterie Innengehäuses Abbildung 9: Position Siegel Vorderseite des Batterie Innengehäuses Abbildung 10: Position Siegel Betriebsanleitung IBC SolStore Li Version 1.2... -
Seite 34: Zwischenlagerung
Schützen Sie durch verwenden von originalem Verpackungsmaterial das Gehäuse vor Kratzern und Transportschäden. Bei auftretenden Fragen zur Verpackung und Transportsicherung bitte Rücksprache mit der IBC SOLAR AG nehmen. Kontakt Telefon: + 49 (0)9573 / 9224 – 555 E-Mail: service@ibc-solar.de... -
Seite 35: Lagerbedingungen
Wenn dies nicht erfolgt, können Schäden an den Batterien entstehen. Wenn dies nicht erfolgt, können Folgekosten entstehen die nicht von IBC SOLAR übernommen werden. Die Zeit der Einlagerung der Batterien ist auf den Gebrauchsdauerzeitraum in vollem Umfang anzurechnen. -
Seite 36: Transport Mit Einer Sackkarre
Abbildung 11: Transport mit der Sackkarre Verwenden Sie ein weiches Schutztuch um den Energiespeicher vor Kratzern zu schützen. Verwenden Sie bei Treppen nur dafür vorgesehene Treppensackkarren. Sichern Sie den Energiespeicher mit Spannbändern auf dem Sackkarren Betriebsanleitung IBC SolStore Li Version 1.2... -
Seite 37: Aufstellung, Montage Und Erstinbetriebnahme
4 Aufstellung, Montage und Erstinbetriebnahme Allgemein Die Aufstellung, Montage und Erstinbetriebnahme darf nur durch von IBC Solar AG geschultem Fachpersonal durchgeführt werden. 4.1 Anforderungen an den Aufstellungsort Aufstellungsort Das IBC SOLSTORE LI Batteriespeichersystem ist nur für den Betrieb in Gebäuden vorgesehen. -
Seite 38: Unmittelbare Umgebung Des Batteriespeichersystems
Abbildung 12: Aufstellungsort, Abstand IBC SolStore Li, Draufsicht Abbildung 13: Abstand IBC SolStore Li, Seitenansicht Die Raumluft darf keine Verunreinigungen, wie z. B. Schwebekörper, Metallstäube oder brennbare Gase enthalten. Es muss darauf geachtet werden, dass die Luftfeuchtigkeit 80% nicht überschreitet. -
Seite 39: Aufstellen Des Batteriespeichersystems
Prüfen Sie ob der Stromunterbrecher (NH-Trenner) gezogen ist. Abbildung14: Darstellung des gezogenen Stromunterbrechers Der Stromunterbrecher muss vor der Installation gezogen sein. Heben Sie das Batteriespeichersystem mit einem geeigneten Hebewerkzeug von der Palette (z.B Werkstattkran). Betriebsanleitung IBC SolStore Li Version 1.2... -
Seite 40: Vorbereiten Der Elektrischen Anschlüsse Für Den Single Betrieb
Aufstellort) 4.3 Vorbereiten der elektrischen Anschlüsse für den Single Betrieb Begriffsdefinition Single Betrieb: Mit Single Betrieb ist der Betrieb eines IBC SOLSTORE LI Energiespeichers an einem Wechselrichter gemeint. Sicherheitshinweise Bitte beachten Sie die Sicherheitshinweise unter Kapitel Sicherheit, Seite 6. - Seite 41 Maximales Anzugsdrehmoment: 12 Nm.(Toleranz +/- 5 Nm) Schließen Sie das CAN Kommunikations-Kabel zwischen dem Wechselrichter und dem Batteriespeichersystem an. Patchen Sie hierzu das Patchkabel (RJ45) von der CAN Buchse des Batteriespeichersystems zur CAN Buchse des Wechselrichters. (gelb markiert) Betriebsanleitung IBC SolStore Li Version 1.2...
- Seite 42 Setzen Sie die NH Sicherungen in den Deckel des NH Trenners ein. Abbildung 18: Batteriespeichersystem, Seitenansicht geöffnetes Gehäuse Je nachdem an welchen Wechselrichter die Batterie angeschlossen wird, müssen die Sicherungseinsätze geändert werden. Empfehlungen: SI4.4M-12: 100 A SI6.0H-12: 160 A SI8.0H-12: 200 A Betriebsanleitung IBC SolStore Li Version 1.2...
-
Seite 43: Prüfung Der Anschlüsse
Erdung ist eine entsprechende Verbindung zu unterbrechen. Prüfen Sie alle Bauteile auf festen Sitz. Ziehen Sie alle Schrauben und Klemmen nach. 4.3.1 Prüfung der Anschlüsse Führen Sie eine Prüfung der Anschlüsse nach den genauen Angaben der Installations-Checkliste im Anhang durch. Betriebsanleitung IBC SolStore Li Version 1.2... -
Seite 44: Einschalten Und Ausschalten Des Batteriespeichers
Im Falle einer nicht zustande kommenden Kommunikation des Batteriespeichersystems mit dem Wechselrichter schaltet sich die Batterie nach 20 Minuten selbstständig aus, um fehlerhafte Betriebszustände zu vermeiden. Im Fall einer nicht zustande kommenden Kommunikation blinken beide LEDs im Sekunden-Takt. Betriebsanleitung IBC SolStore Li Version 1.2... -
Seite 45: Einschalten Des Batteriespeichersystems Per Externer Spannungsquelle
Die Batterie erkennt die externe Spannungsquelle automatisch und wechselt den Betriebszustand von inaktiv in aktiv. Falls ein ungültiges Einschalten eintritt, blinkt die grüne LED schnell (100ms Blinktakt) Jetzt muss die Batterie mit normaler Einschaltsequenz (Drucktaster länger 1 Sekunde betätigen) gestartet werden. Betriebsanleitung IBC SolStore Li Version 1.2... -
Seite 46: Ausschalten Des Batteriespeichersystems Per Tastendruck
Batterie erkannt wird, schaltet sich die Batterie nach 20 Minuten automatisch aus. 4.3.3 Parametrierung des Wechselrichters Um die Batterie in Kombination mit dem Wechselrichter optimal zu betreiben, muss der Wechselrichter auf die IBC SOLSTORE LI Batterie parametriert werden. Siehe Kapitel 4.16 Betriebsanleitung IBC SolStore Li... -
Seite 47: Vorbereiten Der Elektrischen Anschlüsse Für Den Parallel-Betrieb
Schaltschrank verwendet werden. Die IBC SOLAR AG empfiehlt den Einsatz einer DC Sammelschiene mit geeigneter Leitungsabsicherung für jede angeschlossene Leitung. Die IBC SOLAR AG empfiehlt zum Beispiel die Produkte der Fa. SMA (Batfuse) oder der Fa. Enwitec (Parallelschalt-Set) Vor dem Herstellen der Anschlüsse ist die korrekte Polarität sorgfältig zu prüfen. Die Anschlussleitungen sind farblich markiert: •... -
Seite 48: Anforderungen An Den Batteriewechselrichter
Anforderungen an den Batteriewechselrichter Die Parallelschaltfähigkeit der IBC SOLSTORE LI ist nur mit dem Batteriewechselrichter der Fa. SMA Sunny Island freigegeben. Überprüfen Sie ob der von Ihnen verwendete Wechselrichter für die Verwendung am IBC SOLSTORE LI Batteriespeichersystem zugelassen ist. 4.5 Anschlusskonzept mehrerer IBC SOLSTORE LI an einem oder mehreren Batteriewechselrichtern 4.5.1 Kommunikation... - Seite 49 Beispiel für ein RJ45 T-Stück (oder auch Y-Adapter) mit entsprechender Pinbelegung Abbildung 22: Y-Adapter RJ45 (auch T-Stück RJ45) Abbildung 23: Pinbelegung Y Adapter RJ45 (T-Stück) Betriebsanleitung IBC SolStore Li Version 1.2...
-
Seite 50: Leistungskontaktierung
Beim Zusammenschalten der Leistungskontakte sind alle Sicherungen (NH1 Trenner) der einzelnen Batterien und des Schaltschranks entfernt, sowie die Automaten in der Parallelschaltbox auf OFF. Abbildung 24: Batteriespeichersystem, Seitenansicht, Leistungstrenner gezogen Wichtig: Zusätzliche Hinweise für Installation und Betrieb bitte den jeweiligen Installationsanleitungen des Herstellers entnehmen. Betriebsanleitung IBC SolStore Li Version 1.2... -
Seite 51: Auslegung Der Leistungskabel
Die Kabel einer jeden Batterie (Pluspol und Minuspol) müssen unbedingt gleich lang sein. Die Kabel jeder parallel verschalteten Batterie müssen auch von Batterie zu Batterie gleich lang sein. Abbildung 25: Leitungslängen IBC SOLSTORE LI System Betriebsanleitung IBC SolStore Li Version 1.2... -
Seite 52: Anschluss Leistungskabel
Anschluss Leistungskabel Alle Batterie Pluspole mittels der Parallelschaltbox auf einer Kupferschiene parallel auflegen. Alle Batterie Minuspole mittels der Parallelschaltbox auf einer Kupferschiene parallel auflegen. Abbildung 26 : Leistungsverkabelung Parallelschaltbox Betriebsanleitung IBC SolStore Li Version 1.2... - Seite 53 Abbildung 27: Parallelschaltbox der Fa. Enwitec (Beispiel für 6 Batterien und 3 Wechselrichter) mit geschlossenem Gehäuse Betriebsanleitung IBC SolStore Li Version 1.2...
- Seite 54 Abbildung 28: Parallelschaltbox der Fa. Enwitec (Beispiel für 6 Batterien und 3 Wechselrichter) mit geöffnetem Gehäuse Betriebsanleitung IBC SolStore Li Version 1.2...
-
Seite 55: Konfiguration Des Ibc Solstore Li Parallelbetriebs
4.6 Konfiguration des IBC SOLSTORE LI Parallelbetriebs Durch das modulare Konzept des IBC SOLSTORE LI sind verschiedene Konfigurationen von IBC SOLSTORE LI Batterien mit SMA Sunny Island Wechselrichtern möglich. 4.6.1 1-phasiger Betrieb des SMA Sunny Island an 1 IBC SolStore Li Abbildung 29: Einphasiger Betrieb an einem IBC SOLSTORE LI 4.6.2 1-phasiger Betrieb des SMA Sunny Island an 2 IBC SOLSTORE LI... -
Seite 56: 1-Phasiger Betrieb Des Sma Sunny Island An 3 Ibc Solstore Li
4.6.3 1-phasiger Betrieb des SMA Sunny Island an 3 IBC SOLSTORE LI Abbildung 31: Einphasiger Betrieb an 3 IBC SOLSTORE LI Betriebsanleitung IBC SolStore Li Version 1.2... -
Seite 57: 3-Phasiger Betrieb Des Sma Sunny Island An 3 Ibc Solstore Li
4.6.4 3-phasiger Betrieb des SMA Sunny Island an 3 IBC SOLSTORE LI Abbildung 32: 3-phasiger Betrieb an 3 IBC SOLSTORE LI Betriebsanleitung IBC SolStore Li Version 1.2... -
Seite 58: 3-Phasiger Betrieb Des Sma Sunny Island An 4 Ibc Solstore Li
4.6.5 3-phasiger Betrieb des SMA Sunny Island an 4 IBC SOLSTORE LI Abbildung 33: 3-phasiger Betrieb an 4 IBC SOLSTORE LI Betriebsanleitung IBC SolStore Li Version 1.2... -
Seite 59: 3-Phasiger Betrieb Des Sma Sunny Island An 5 Ibc Solstore Li
4.6.6 3-phasiger Betrieb des SMA Sunny Island an 5 IBC SOLSTORE LI Abbildung 34: 3-phasiger Betrieb an 5 IBC SOLSTORE LI Betriebsanleitung IBC SolStore Li Version 1.2... -
Seite 60: 3-Phasiger Betrieb Des Sma Sunny Island An 6 Ibc Solstore Li
4.6.7 3-phasiger Betrieb des SMA Sunny Island an 6 IBC SOLSTORE LI Abbildung 35: 3-phasiger Betrieb an 6 IBC SOLSTORE LI Betriebsanleitung IBC SolStore Li Version 1.2... -
Seite 61: 3-Phasiger Betrieb Des Sma Sunny Island An 9 Ibc Solstore Li
4.6.8 3-phasiger Betrieb des SMA Sunny Island an 9 IBC SOLSTORE LI Abbildung 36: 3-phasiger Betrieb an 9 IBC SOLSTORE LI Betriebsanleitung IBC SolStore Li Version 1.2... -
Seite 62: 3-Phasiger Betrieb Des Sma Sunny Island An 12 Ibc Solstore Li
4.6.9 3-phasiger Betrieb des SMA Sunny Island an 12 IBC SOLSTORE LI Abbildung 37: 3-phasiger Betrieb an 12 IBC SOLSTORE LI Betriebsanleitung IBC SolStore Li Version 1.2... -
Seite 63: Konfiguration Des Ibc Solstore Li
Abbildung 38: Darstellung IBC Servicetool 4.8.1 Single: Dies ist der Auslieferungszustand eines jeden IBC SolStore Li ab Werk. Der Mode ist für den Zustand: 1 Stk. IBC SolStore Li wird an einem SMA Sunny Island Wechselrichter betrieben. Betriebsanleitung IBC SolStore Li... -
Seite 64: Master
IBC SOLSTORE LI. Wichtig: Nur eine Batterie darf als Master parametriert sein! Der Mode ist für den Zustand: mehrere Stück IBC SOLSTORE LI werden an einem oder mehreren SMA Sunny Island Wechselrichter betrieben. 4.8.3 Slave: Dies ist der Zustand mehrerer IBC SOLSTORE LI in einem Verbund mehrerer parallel geschalteten IBC SOLSTORE LI. -
Seite 65: Arbeitsschrittabfolge Der Parametrierung Der Batterien
4.9 Arbeitsschrittabfolge der Parametrierung der Batterien Folgende Arbeitsschritte müssen für die Parametrierung der Batterien für ein System aus parallel geschalteten IBC SOLSTORE LI ausgeführt werden. Abbildung 39: Darstellung Arbeitsreihenfolge Parametrierung IBC SOLSTORE LI Betriebsanleitung IBC SolStore Li Version 1.2... -
Seite 66: Arbeitsschrittabfolge Der Inbetriebnahme Der Batterien
4.10 Arbeitsschrittabfolge der Inbetriebnahme der Batterien Folgende Arbeitsschritte müssen für die Inbetriebnahme eines Systems aus parallel geschalteten IBC SOLSTORE LI ausgeführt werden. Abbildung 40: Darstellung Arbeitsabfolge Inbetriebnahme IBC SOLSTORE LI Betriebsanleitung IBC SolStore Li Version 1.2... -
Seite 67: Konfiguration Firmware Für Parallelbetrieb
Wichtig: Datei zwei und drei müssen im selben Ordner liegen Abbildung 41: Datenstruktur IBC Solar Service Tool 4.11.1 Einstellen Master Batterie Modus In einem Verbund von mehreren parallel geschalteten IBC SOLSTORE LI muss eine Batterie als Master parametriert werden. Wichtig: Setzten Sie den Modus „Master“... -
Seite 68: Einstellen Master Batterie Adresse
1. Setzten Sie die „Adresse“ (device adress) auf „1“ und parametrieren Sie die Batterie durch Klicken auf „set adress“. 2. Es darf in einem Verbund von mehreren parallel geschalteten IBC SOLSTORE LI nur eine Batterie die Adresse „1“ besitzen! Betriebsanleitung IBC SolStore Li... -
Seite 69: Einstellen Slave Batterie Modus
4.11.3 Einstellen Slave Batterie Modus In einem Verbund von mehreren parallel geschalteten IBC SOLSTORE LI muss jede Batterie außer dem Master als Slave parametriert werden. Wichtig: 1. Setzten Sie den Modus „Slave“ und parametrieren Sie die Batterie durch Klicken auf „set mode“. -
Seite 70: Einstellen Slave Batterie Adresse
1. Setzten Sie die „Adresse“ (device adress) auf „2“ und parametrieren Sie die Batterie durch klicken auf „set adress“. 2. Es darf in einem Verbund mehreren parallel geschalteten IBC SOLSTORE LI nur eine Batterie die Adresse „2“ besitzen. 3. Jede weitere Slave Batterie muss jetzt mit einer einmaligen und eindeutigen Adresse (device adress) parametriert werden. -
Seite 71: Inbetriebnahme Der Parallelschaltung Von Mehreren Batterien
1. Bei der Inbetriebnahme muss zuerst die Master Batterie eingeschaltet werden. 2. Prüfen ob das Hauptrelais der Master Batterie eingeschaltet ist Prüfung via LED Blinkspiel (siehe Kapitel 5.1) oder IBC Servicetool (siehe Kapitel 4.2) 3. Wenn bei der Masterbatterie das Hauptrelais angezogen hat, können jetzt die Slave Batterien zugeschaltet werden. -
Seite 72: Beispiel 1
- 2 Stk. Slave Batterien sind eingeschaltet und das Hauptrelais ist eingeschaltet - 3 Stk. Slave Batterien sind eingeschaltet und das Hauptrelais ist NICHT eingeschaltet Abbildung 47: Darstellung Beispiel 1 unterschiedliche SOC bei parallel geschalteten IBC SOLSTORE LI Betriebsanleitung IBC SolStore Li... -
Seite 73: Beispiel 2
- 4 Stk. Slave Batterien sind eingeschaltet und das Hauptrelais ist eingeschaltet - 1 Stk. Slave Batterien sind eingeschaltet und das Hauptrelais ist NICHT eingeschaltet Abbildung 48: Darstellung Beispiel 2 unterschiedliche SOC bei parallel geschalteten IBC SOLSTORE LI 4.12.6 Beispiel 3: 6 parallel geschaltete Batterien mit unterschiedlichen Ladezuständen:... -
Seite 74: Kontrolle Der Parallelschaltung Von Mehreren Batterien
Über den Zahlenwert „Detected devices“ wird die Anzahl der vom Master als angeschlossenen (und sich im Stand By Modus befindenden) Batterien angezeigt. Abbildung 50 : Prüfung der Anzahl der parallel geschalteten IBC SOLSTORE LI Weiteres Prüfkriterium: Die LED einer Batterie im Stand-By-Modus blinkt grün. -
Seite 75: Anzahl Der Batterien Prüfen, Bei Denen Das Hauptrelais Angezogen Ist
Diese Batterien sind parallel zur Master Batterie geschaltet und können somit in dem Gesamtsystem genutzt (geladen und entladen) werden. Abbildung 51 : Prüfen der Anzahl der parallel geschalteten IBC SOLSTORE LI Weiteres Prüfkriterium: Die LED einer Batterie im Parallelbetrieb (aktiv) leuchtet dauerhaft grün. -
Seite 76: Hinzufügen Von Neuen Batterien
4.14 Hinzufügen von neuen Batterien Die Firma IBC SOLAR AG erlaubt das nachträgliche Erweitern der Batteriesysteme bis zu einem Jahr nach Erstinstallation. 1) Neue Batterie als Slave konfigurieren 2) NH-Trenner der Leistungsschiene trennen 3) NH-Trenner der Batterie trennen 4) Leistungskabel der Slave Batterie an Leistungsschiene anschließen 5) Falls neue Slave Batterie eingeschaltet ist, per 10-Sekunden-Tastendruck ausschalten (LEDs müssen aus sein) -
Seite 77: Prüfung Der Anschlüsse Bei Parallel Batterie Systemen
Nach 20 Minuten ohne Kommunikation zwischen Batterie und Wechselrichter schaltet sich die Batterie automatisch ab. Zusätzliche Informationen bezüglich der LED-Blinkmuster finden Sie im Abschnitt Kontrollleuchten, Seite Fehler! Textmarke nicht definiert.. Schalten Sie den Batteriewechselrichter ein. Grüne LED leuchtet dauerhaft Betriebsanleitung IBC SolStore Li Version 1.2... - Seite 78 Bei der Inbetriebnahme von Parallelgeschalteten Batterien muss zuerst die Master Batterie eingeschaltet werden. 1. Prüfen, ob das Hauptrelais der Master Batterie eingeschaltet ist. ⇒ Prüfung via LED Blinkspiel (siehe Kapitel 5.1) oder IBC Servicetool (siehe Kapitel 5.2) 2. Wenn bei der Masterbatterie das Hauptrelais angezogen hat, können jetzt die weiteren Slave Batterien zugeschaltet werden (siehe Abschnitt 4.12.1).
-
Seite 79: Ausschalten Des Batteriespeichersystems Über Zeit
Wenn nun im Parallelbetrieb der Master oder eine Slave Batterie eingeschaltet wird, schalten alle Batterien im Gesamtsystem ein, da sie durch die Vorladespannung der zuerst eingeschalteten Batterie aufgeweckt werden. (Siehe Einschalten Batteriespeichersystems über externe Spannungsquelle.) Betriebsanleitung IBC SolStore Li Version 1.2... -
Seite 80: Parametrierung Des Wechselrichters
4.15.2 Parametrierung des Wechselrichters Um die Batterie in Kombination mit dem Wechselrichter optimal zu betreiben, muss der Wechselrichter auf die IBC SolStore Li parametriert werden. Siehe Kapitel 4.15 4.16 Empfohlene Parametrierung des SMA Sunny Island Wechselrichters bei der Installation: Um den optimalen Arbeitsbereich der Batterie zu ermöglichen und die Menge der speicherbaren Energie zu optimieren, spricht der Batteriehersteller folgende Empfehlung zur Parametrierung des Wechselrichters aus. -
Seite 81: Ongrid Applikation
Nach der Grundkonfiguration den Menüpunkt „Geräteparameter“ aufrufen „Parameter beabeiten“ auswählen Unter dem Parameter „Batterie“ das Untermenü „Nutzungsbereiche“ wählen und die Batterie- /Herstellerspezifischen Parameter wie folgt anpassen Abbildung 52: Bedienoberfläche zum Einstellen des Sunny Island Betriebsanleitung IBC SolStore Li Version 1.2... - Seite 82 Anpassen spezifischen Nutzungsbereiche für IBC- SolStore Li Abbildung 53: Menüpunkt „Nutzungsbereiche“ zum Einstellen des Sunny Island Betriebsanleitung IBC SolStore Li Version 1.2...
- Seite 83 Untere Grenze des Tiefentladeschutzes vor Abschaltung 262.02 BatResSOC Minimale Breite des Tiefentladeschutzes 262.03 BUResSOC Minimale Breite Ersatzstrombereich 262.04 PVResSOC Breite Bereiches Erhaltung Batterieladezustande 262.05 MinSlfCsmpSOC Minimale Breite des Eigenververbrauchsbereiches Abbildung 55: SMA Parameter Ongrid Eigenverbrauchsoptimierung einschließlich Eigenverbrauchsoptimierung Betriebsanleitung IBC SolStore Li Version 1.2...
-
Seite 84: Offgrid Applikation
Energiemenge eingeladen wird, dann wird der Lernzyklus als „erfolgreich durchgeführt“ gewertet. Je häufiger dieser Lernzyklus durchlaufen wird, umso präziser ist die SOC Berechnung. Je häufiger dieser Lernzyklus durchlaufen wird, umso mehr Energie kann die Batterie einspeichern und abgeben. Betriebsanleitung IBC SolStore Li Version 1.2... -
Seite 85: Bedienung Und Servicesoftware
• Relais ist abgefallen und kann nicht eingeschaltet werden • Zum Beispiel Temperatur ist zu hoch (100 ms) • Zum Beispiel Temperatur ist zu niedrig Bitte kontaktieren Sie umgehend den IBC Service (Siehe Kapitel 7) Langsam blinkend Batterie ist eingeschalten, aber fehlende Kommunikation zum Wechselrichter. -
Seite 86: Anschluss Des Notebooks Für Den Servicefall
Schraubendreher Größe PH2. An der seitlich angebrachten Serviceklappe muss die obere Linsenkopfschaube gelöst und entnommen werden. Abbildung 57 Seitenansicht IBC SoStore Li, Serviceklappe Schieben Sie nun die Klappe der Seitenwand nach oben um diese zu entnehmen. Schalten Sie das Batteriesystem ab. - Seite 87 Batteriespeichersystem und Notebook nicht zustande kommt. Schließen Sie das USB Kabel direkt aus dem Batteriespeichersystem an. Abbildung 57 c: USB Anschluss IBC SolStore Li Innenseite Gehäuse Lösen Sie den Kabelbinder an dem USB-Kabel vorsichtig mittels Seitenschneider und ziehen Sie intern den USB-Stecker von der Buchse (Rückwand) ab.
-
Seite 88: Servicesoftware
Weitere Informationen bezüglich Servicesoftware entnehmen bitte Bedienungsanleitung des IBC Service Tools. Es handelt sich hierbei um ein separates Dokument. Bitte kontaktieren Sie hierzu die Fa. IBC SOLAR AG. 6 Störung/Schadensfall 6.1 Störungsanzeigen 6.1.1 Störungsanzeigen der Kontrollleuchten Störungsanzeigen der Kontrollleuchten Am Batteriespeichersystem sind zwei LEDs angebracht. -
Seite 89: Verhalten Im Schadensfall
Berührung zu kommen. WARNUNG Eventuell Lebensgefahr durch austretenden Elektrolyten! Werden die folgenden Verhaltenshinweise nicht beachtet, kann dies zu Sach- und Personenschäden führen, für diese die IBC SOLAR AG keinerlei Haftung übernimmt. Schalten Sie das Batteriespeichersystem ab, wenn gefahrlos möglich. -
Seite 90: Service- Und Instandsetzungsarbeiten
Facharbeiter der IBC SOLAR AG ausgelesen werden kann. Sollten Sie hierzu Fragen haben, bitte den IBC Service kontaktieren. IBC Service Center Falls Sie zu dem Produkt IBC SolStore Li Fragen haben oder Hilfestellung benötigen, können Sie sich jederzeit an das IBC Service Center wenden. Öffnungszeiten Montag bis Donnerstag 7:30 –... -
Seite 91: Reklamationsablauf
7.1 Reklamationsablauf Kontaktaufnahme Solarteur mit IBC Service erfolgt via Hotline +49 (0)9573 / 9224 – 555 oder E- mail service@ibc-solar.de IBC Service fordert vom Solarteur die Daten des Speichers (SN, pdf-Report und log-File) -> Servicetool wird benötigt. Wenn nicht vorhanden, finden Sie das IBC Service Tool, die neueste FW und den Reklamationsauftrag im Downloadbereich des Fachpartnerportals. -
Seite 92: Garantiebedingungen
9.1.1 Batteriespeichersystem entsorgen Gefahr von Schäden Die Demontage darf nur vom Fachpersonal durchgeführt werden. Benutzte Batterien werden vom Distributor gesammelt. Bitte kontaktieren Sie das IBC Service Center (Tel: +49 (0)9573 / 9224 – 5550049 E-Mail: service@ibc-solar.de bezüglich benutzter Batterien. VORSICHT WARNUNG VOR GIFTIGEN MATERIALIEN. -
Seite 93: Installations-Checkliste
Steckschlüsseleinsatz (VDE isoliert) Größe 13, 17 Kreuzschlitzschraubendreher Seitenschneider (VDE isoliert) Wasserpumpenzange (VDE isoliert) 10.1.2 Benötigte Schutzausrüstung Vom Installateur mitzubringende persönliche Schutzausrüstung (PSA) nein Sicherheitsschuhe Klasse 3 Schutzbrille Sicherheitshandschuhe für Elektrofachkräfte Augenspühlflasche für Notfälle Feuerlöscher (ABC-Löschpulver) Betriebsanleitung IBC SolStore Li Version 1.2... -
Seite 94: Benötigtes Zubehör
3-phasiges Ersatzstromsystem mit 3 SI8.0H-12: 480 Ah 10.1.4 Aufstellort geprüft Bauraum geprüft und in Ordnung nein Abstand zu den Wänden > 20cm Luftzirkulation möglich Keine Zündquelle < 3m Trocken Eben Sauber Keine direkte Sonneninstrahlung Betriebsanleitung IBC SolStore Li Version 1.2... -
Seite 95: Beschädigungen Prüfen
(Beschädigte Energiespeicher niemals in Betrieb nehmen) 10.1.6 Installation geprüft Verkabelung zwischen Wechselrichter und Batterie prüfen nein 2 Stück 50mm² Leitungen angeschlossen Kommunikationskabel angeschlossen Keine Kurzsschluss Keine ungewollte Verpolung der Anschlussleitungen (Plus und Minus) Leitungen nicht beschädigt oder zerstört Betriebsanleitung IBC SolStore Li Version 1.2... -
Seite 96: Nh1-Sicherungen Einlegen
10.2 Vor Inbetriebnahme Mit Servicesoftware den Batteriezustand prüfen nein Wird die Systemzeit korrekt dargestellt? Temperaturspeicher genullt? Fehlerspeicher genullt? SMA Sunny Island Wechselrichter Parametrierung durchgeführt nein IBC SolStore Li mit SMA Sunny Island Wechselrichter in Betrieb nehmen Betriebsanleitung IBC SolStore Li Version 1.2... - Seite 97 IBC SOLAR AG Am Hochgericht 10 96231 Bad Staffelstein Telefon +49 (0) 9573-92 24 0 Telefax +49 (0) 9573-92 24 111 info @ ibc-solar.de www.ibc-solar.de Betriebsanleitung IBC SolStore Li Version 1.2...
