oventrop Hydrocor HP Montageanleitung Seite 3

Wärmedämmung für „Hydrocor HP/HS"

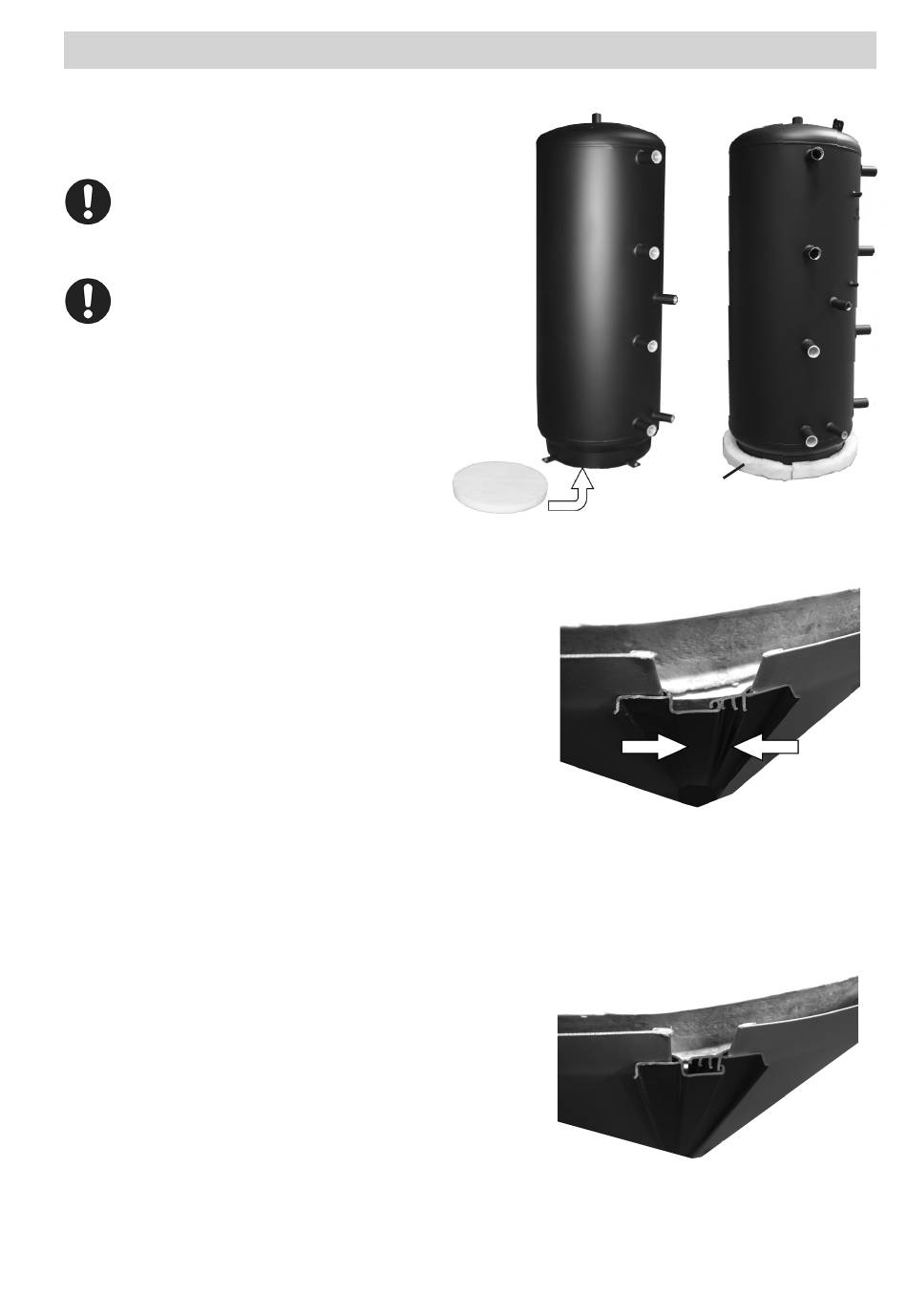

4. Montage der Wärmedämmung
auf „Hydrocor"-Speicher
Den direkten Kontakt der Wärmedämmung
mit der Wand vermeiden. Zwischen Speicher
und Wand einen Abstand von mindestens
400 mm einhalten.
Die PS-Mäntel dürfen beim Transport nicht
geknickt werden. Knickspuren sind äußerlich
dauerhaft sichtbar.
1. Bodenvliesronde unter den „Hydrocor"-Speicher
legen. Dazu den Speicher leicht kippen und die
Bodenvliesronde vollständig in den Hohlraum des
Standrings positionieren.
2. Bodenvliesring (B) um den Standring des
Speichers legen.
3. Dämmung um Speicher wickeln.
Speicherstutzen passgenau durch die
vorgestanzten Öffnungen führen.
4. Die Enden der Mantelteile zusammenziehen und
Hakenleisten der Mantelteile zusammenstecken.
5. Hakenleisten gegebenenfalls enger
zusammenstecken, um einen strammeren Sitz der
Mantelteile zu erreichen.
1
4
5
Montage
2
B
3
