Anschluss für Ladekabel.
LED -
Ladeanzeige
LED – Anzeige
der Aktivierung
der Hands-
teuerung
Taste für
elektrische
Notabsenkung
3 4
1 2
Eva450EEL
EE
Eva450EML
EM
3 4
6

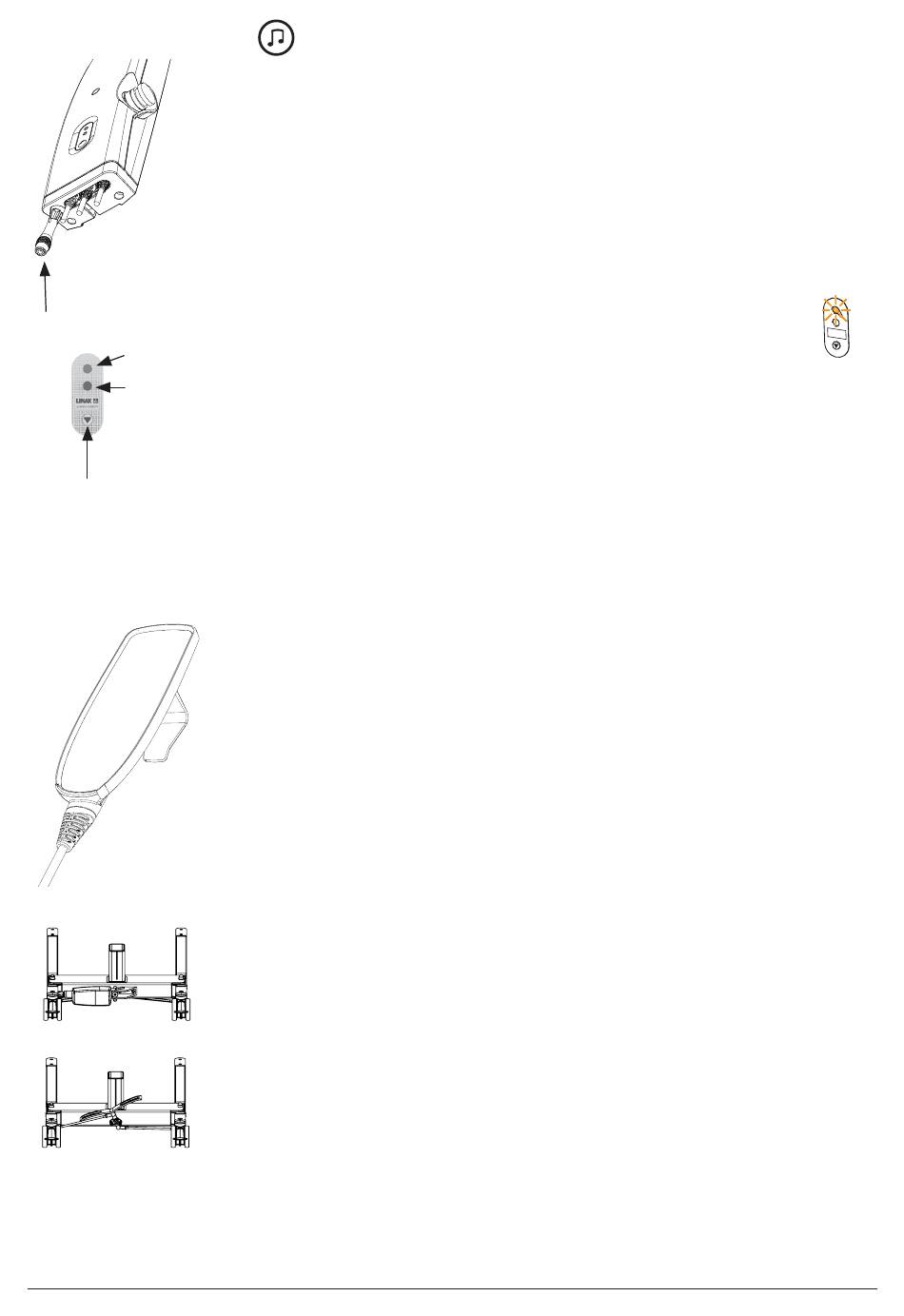

Aufladen des Akkus

Ein Tonsignal bei der Benutzung des Lifters zeigt an, dass die Akkus aufgeladen werden
müssen.
Arretieren Sie während des Ladevorgangs die Räder des Lifters.
Darauf achten, dass kein Nothalt gedrückt ist.
Ladevorgang:
1. Ladegerät an das von der Unterseite der Steuerbox kommende Kabel anschließen.
2. Ladegerät an Steckdose anschließen (100-240 V AC).
3. Bei angeschlossenem Ladegerät leuchtet die Lampe an der Steuerbox gelb.
Achtung!
Bevor der Lifter zum ersten Mal in Betrieb genommen wird, muss er vier Stunden
aufgeladen werden.
Für maximale Lebensdauer sollten die Akkus regelmäßig aufgeladen werden. Wir
empfehlen, an jedem Tag, an dem der Lifter benutzt wird, die Akkus aufzuladen.
Die Nothalttaste darf während des Ladevorgangs nicht gedrückt sein.

Handsteuerpult

Heben/Senken des Hebearms
5 6
Die Kennzeichnung auf den Tasten gibt die Richtung an.
REV. DESCRIPTION
Die Bewegung stoppt, wenn die Tasten losgelassen werden.
Verbreiterung/Verengung des Untergestells (Modell EE)
Die Kennzeichnung der Tasten gibt die Funktion wieder.
3 4
Die Bewegung stoppt, wenn die Tasten losgelassen werden.

Beinverbreiterung

Eva600EEL
Elektrische Beinverbreiterung (Modell EE):
Die Kennzeichnung der Tasten gibt die Funktion wieder.
Die Bewegung stoppt, wenn die Tasten losgelassen werden.
Eva450EEL
Manuelle Beinverbreiterung (Modell EM):
Zum Verbreitern oder Verengen der Beine verwenden Sie die Pedale
an der Rückseite des Hebers.
