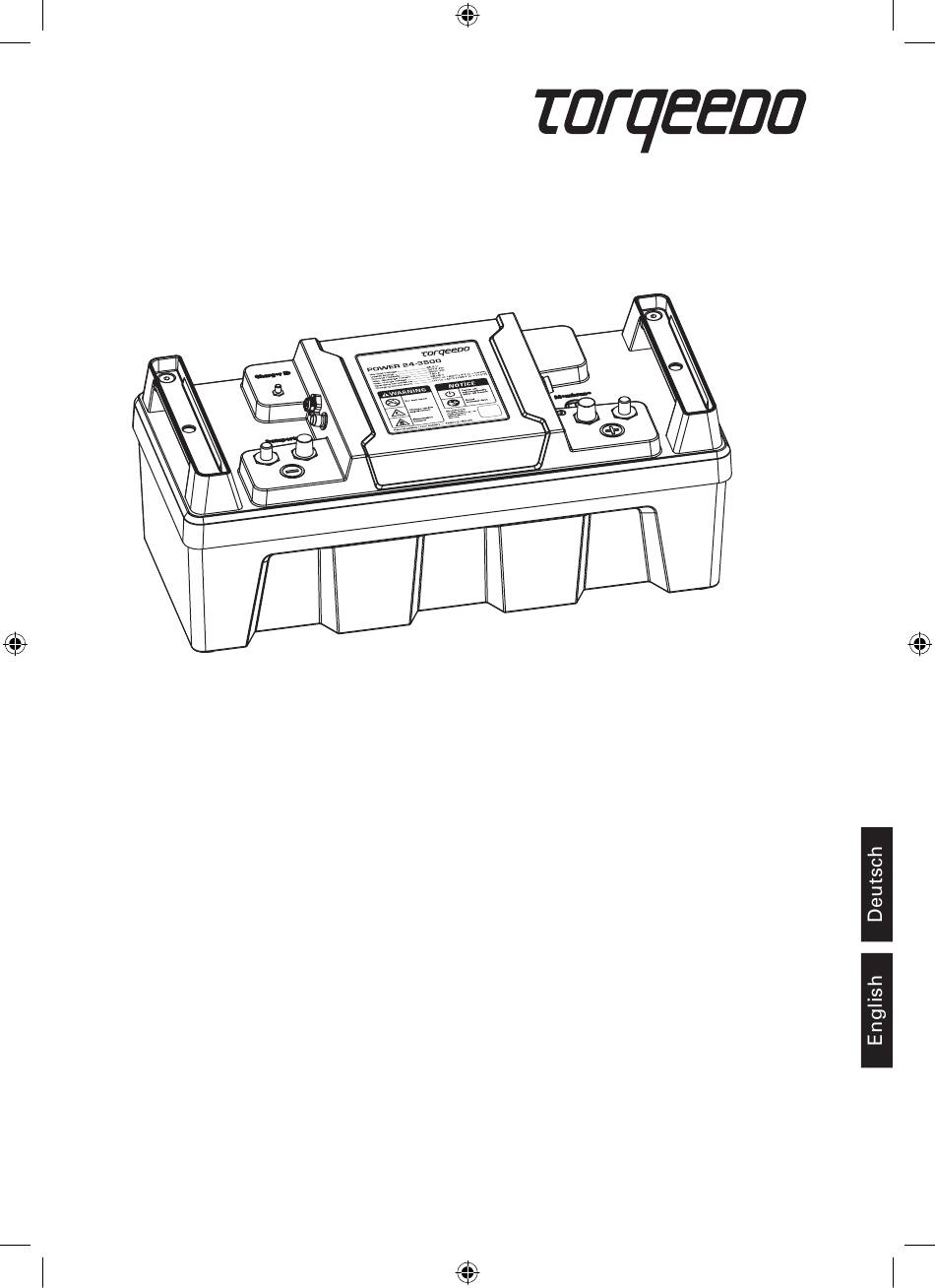

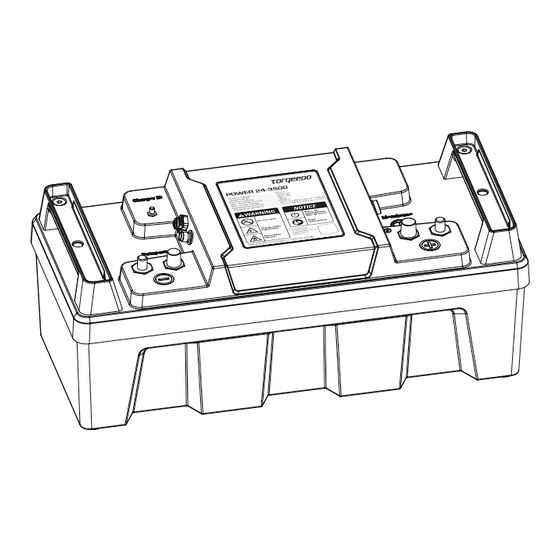

- Seite 1 Power 24-3500 Bedienungsanleitung (Deutsch) Operating Manual (English)
- Seite 3 In Verbindung mit unseren Cruise R / T Außenbordern liefert die Batterie jede Menge digitale Informationen, die Sie über das Display im Ferngashebel/ in der Pinne des Cruise ablesen können. Haben Sie keinen Torqeedo Cruise, können Sie die Informa- tionen über den separat erhältlichen Power Batteriemonitor ablesen.
-
Seite 4: Inhaltsverzeichnis
3.1 Lieferumfang......................13 3.2 Übersicht Bedienelemente und Komponenten ........... 13 4. Inbetriebnahme ......................... 14 4.1 Ein- und Ausschalten der Power 24-3500 ............15 4.2 Verbindungen Power 24-3500 mit Cruise Außenbordern ........16 4.3 Inbetriebnahme mit anderen Verbrauchern – einzelne Batterien ..... 16 4.4 Inbetriebnahme mit anderen Verbrauchern –... - Seite 5 6.1 Reinigung ....................... 25 6.2 Lagerung ........................ 25 7. Wartung ..........................26 7.1 Wartung durch Benutzer ..................26 7.2 Wartung durch Torqeedo Service ................ 26 8. Zubehör ..........................27 9. Außerbetriebnahme des Produkts / Entsorgungshinweis..........27 10. Garantiebedingungen ....................28 10.1 Garantieumfang.....................
-
Seite 6: Wichtige Sicherheits- Und Handhabungshinweise
Wasser stehen. Hierdurch werden Risiken für Kurzschlüsse bei defekten Gehäusen vermieden. • Sichern Sie die Power 24-3500 vor Verrutschen und Kippen. Installieren Sie die Batterie nur waagerecht, mit den Griffen nach oben. • Laden Sie die Batterie vor der ersten Inbetriebnahme vollständig auf, um die Kalibrie- rung des Ladezustandes durchzuführen. - Seite 7 - Bei Lithium-Batterien treten im Fall einer falschen Verschaltung wesentlich höhere Kurzschlussströme auf als bei Bleibatterien. Zwar ist die Power 24-3500 intern gegen hohe Ausgleichsströme abgesichert, dennoch empfehlen wir dringend, die Verschal- tung verschiedener Power 24-3500 Batterien durch Fachpersonal durchführen zu lassen.
- Seite 8 Batterie. Nachfolgend finden Sie eine Auswahl der wichtigsten Hinweise zur Handhabung der Power 24-3500. Bitte beachten Sie neben diesen Hinweisen die gesamte Bedienungsanlei- tung, um Schäden an Ihrer Batterie zu verhindern. • Verwenden Sie keine Verbraucher, die mehr als 180 Ampere aus einer Batterie ziehen (bei Nennspannung entspricht dies 4.660 Watt).
-
Seite 9: Gesetzliche Vorgeschriebene Angaben
2. Gesetzliche vorgeschriebene Angaben 2.1 Identifizierung und technische Daten Das Typenschild mit der vollständigen Produktbezeichnung befindet sich an der in der Abbildung angezeigten Stelle. Datum für Inspektion oder Entsorgung Seriennummer Batterie Ident-Code (in der Batterie-Elektronik hinterlegt) -
Seite 10: Technische Daten
Typische Lagerzeit bei 1 Jahr (Ausgeschaltete Batterie) 50% Ladung Max. Verbindungen 2S8P oder 1S16P Für größere Batteriebänke Rücksprache mit Torqeedo erforderlich Max. Schnellladerate 100 A Ladezeit < 1,2 Stunden Schutzklasse IP 67 Wasserdicht, kann in 1 Meter Tiefe für 30 Minuten... -
Seite 11: Batteriezusammensetzung
Batteriezusammensetzung Anzahl der Zellen Zellgehäuse Stahlzylinder Sicherheits- zellen Kapazität pro Zelle 2,875 Ah Nennspannung pro Zelle 3,76 V Zellverbindung 7s48p Batterie-Managment-System und Sicherheit Ein-/Ausschalter Über Cruise R / T Motoren oder Ein-/Ausschalter Zell-Balancing Erhöht die Lebensdauer der Batterie Hochstrom- und Kurzschluss- 4-Stufen-Sicherheits-Abschalt-Mechanismus zum Schutz Schutz gegen Kurzschlüsse und Überstrom... - Seite 12 * Reversibler Schutzmodus: Einige Werte sind wie angegeben über einen reversiblen Schutzmodus abgesichert. Bei Betrieb außerhalb der vorgegebenen Wertebereiche schaltet sich die Batterie automatisch ab. Hierbei handelt es sich nicht um einen Defekt. Sobald die Werte wieder im vorgegebenen Bereich sind, kann die Batterie erneut eingeschaltet werden.
-
Seite 13: Ausstattung Und Bedienelemente
3. Ausstattung und Bedienelemente 3.1 Lieferumfang Zum vollständigen Lieferumfang Ihrer Batterie Power 24-3500 gehören folgende Teile: • Batterie • M12 Muttern mit Beilegscheiben • Datenkabel • Bedienungsanleitung mit Garantiekarte • Verpackung 3.2 Übersicht Bedienelemente und Komponenten Datenbuchsen Griff Wassersensor Minuspole... -
Seite 14: Entlüftung
• An den Kontakten können Spannungen bis zu 60 V anliegen. Vermeiden Sie Kontakt mit den Händen. • Sichern Sie die Power 24-3500 vor Verrutschen und Kippen. Installieren Sie die Batterie nur waagerecht, mit den Griffen nach oben. • Vermeiden Sie es unbedingt, bei Arbeiten an oder in der Nähe von Batterien metallischen Schmuck zu tragen. -
Seite 15: Ein- Und Ausschalten Der Power 24-3500
4.1 Ein- und Ausschalten der Power 24-3500 Einschalten: Bei Betrieb mit dem Cruise Außenborder: Zum Einschalten der Batterie den Ein-/Aus- schalter am Display von Ferngas oder Pinne kurz drücken. Bei Betrieb mit anderen Verbrauchern: Hierzu benötigen Sie den Ein-/ Ausschalter für die Power 26 -104. -
Seite 16: Verbindungen Power 24-3500 Mit Cruise Außenbordern
• Legen oder stellen Sie nichts auf die Batterie. Ein-/Ausschalter Wenn Sie die Power 24-3500 nicht mit einem Cruise R / T Außenborder betreiben, benötigen Sie zum Aktivieren und Deaktivieren der Batterie einen Ein-/Ausschalter. Dieser ist als Zubehör (Artikel Nr. 2304-00) erhältlich. - Seite 17 Diese liegt dem Schalter bei und ist auch unter www.torqeedo.com/downloads/be- dienungsanleitungen einsehbar. Wenn eine Batteriebank von zwei oder mehr Power 24-3500 Batterien installiert wird, muss die Minusbrücke immer an derjenigen Batterie befestigt werden, an der sich das Minuskabel des Außenborders befi ndet.
-
Seite 18: Inbetriebnahme Mit Anderen Verbrauchern - Mehrere Batterien Und Batteriebänke
Brand- und Verletzungsgefahr entstehen. 4.4.2 Parallelverschaltungen Die parallele Verschaltung der Power 24-3500 erfolgt, wie üblich, indem Plus- und Minus- pole der Batterien miteinander verbunden werden. Die nachstehende Abbildung zeigt eine Parallelverschaltung von 2 Batterien (1S2P Verschaltung). In gleicher Weise können mehrere Batterien parallel miteinander verschaltet werden. -
Seite 19: Serielle Verschaltungen
Verbraucher 4.4.3 Serielle Verschaltungen Die serielle Verschaltung von 2 Batterien Power 24-3500 erfolgt, wie üblich, indem ein Plus- und ein Minuspol der Batterien miteinander verbunden werden. Der Verbraucher wird dann an den Pluspol der einen Batterie und den Minuspol der zweiten Batterie ange- schlossen. - Seite 20 Zur Vergrößerung der Kapazität der Batterieversorgung können mehrere Paare seriell verschalteter Power 24-3500 parallel miteinander verbunden werden. Die nachstehende Abbildung zeigt 2 seriell verschaltete Batterien, die mit einem weiteren Paar seriell ver- schalteter Batterien parallel verbunden wurden (2S2P Verbindung). In gleicher Weise kön- nen bis zu 8 Paare seriell verschalteter Batterien parallel miteinander verbunden werden.
-
Seite 21: Montage Des Ein-/Ausschalters Im Bankbetrieb
4.4.4 Montage des Ein-/Ausschalters im Bankbetrieb Im Bankbetrieb wird der Ein-/Ausschalter wie nachfolgend dargestellt montiert. Verbraucher Datenkabel Stromkabel... -
Seite 22: Laden
• Schützen Sie während des Ladevorgangs das Ladegerät und die Batterie vor Wasserkontakt. • Beachten Sie die Bedienungsanleitung des Ladegerätes. • Für die Verbindung der Power 24-3500 mit einem Solar-Ladegerät verwenden Sie bitte nur von Torqeedo vertriebene oder explizit zugelassene Solar-Laderegler. -
Seite 23: Ladebetrieb Bei Parallel Verschalteten Batterien
(schwarz) (rot) 5.3 Ladebetrieb bei parallel verschalteten Batterien Torqeedo empfi ehlt die Verwendung eines Ladegerätes pro Batterie. Es ist allerdings möglich, ein Ladegerät für maximal 2 parallel verschaltete Batterien zu verwenden. Die Ladezeit verdoppelt sich dadurch. 5.4 Ladebetrieb bei seriell verschalteten Batterien Bei seriell verschalteten Batterien muss jede Batterie mit einem eigenen Ladegerät... -
Seite 24: Ladebetrieb Bei Größeren Batteriebänken
Ladegerät Ladegerät Verbraucher 5.5 Ladebetrieb bei größeren Batteriebänken Auch hier empfi ehlt Torqeedo die Verwendung eines Ladegerätes pro Batterie. Es ist allerdings möglich, ein Ladegerät für maximal 2 parallel verschaltete Batterien zu ver- wenden. Die Ladezeit verdoppelt sich dadurch. Ladegerät Ladegerät... -
Seite 25: Pflege Und Lagerung
6. Pflege und Lagerung Reinigung Zum Reinigen der Batterie können Sie alle handelsüblichen Reinigungsmittel, die für Kunststoffe geeignet sind, verwenden. Benutzen Sie zur Pflege der Polklemmen und Schraubverbindungen Kontaktöl. Lagerung • Trennen Sie alle Verbraucher von der Batterie • Bei der Einlagerung über einen längeren Zeitraum sollte die Batte- rie einen Ladestand von 20 - 40 % haben. -
Seite 26: Wartung
Alle 8 Jahre müssen - unabhängig von der Intensität der Benutzung - die Dichtheit der Batterie, der Zustand der Zellen, die Sicherheit des Systems sowie der Inhalt des Feh- lerspeichers durch den Torqeedo Service überprüft werden (Adresse auf der Rückseite dieser Bedienungsanleitung). -
Seite 27: Zubehör
Power 24-3500 < 2 Stunden von 0 auf 100%, IP65 9. Außerbetriebnahme des Produkts / Entsorgungshinweis Die Power 24-3500 ist entsprechend der EG-Richtlinie 2002/96 gekenn- zeichnet. Diese Richtlinie regelt die Entsorgung von Elektro- und Elektro- nikgeräten zum nachhaltigen Schutz der Umwelt. -
Seite 28: Garantiebedingungen
10. Garantiebedingungen 10.1 Garantieumfang Die Torqeedo GmbH, Friedrichshafener Straße 4a in D-82205 Gilching, Deutschland garantiert dem Endabnehmer eines Torqeedo Außenborders, dass das Produkt während des nachste- hend festgelegten Deckungszeitraumes frei von Material- und Verarbeitungsfehlern ist. Tor- qeedo wird den Endabnehmer von den Kosten der Beseitigung eines Material- oder Verarbei- tungsfehlers freihalten. -
Seite 29: Garantieprozess
Die Einhaltung des nachfolgend beschriebenen Garantieprozesses ist Voraussetzung für die Erfüllung von Garantieansprüchen. Bevor der Versand von reklamierten Produkten an Torqeedo erfolgen darf, ist die Einsendung unbedingt mit dem Torqeedo Service abzustimmen. Die Kontaktaufnahme kann per Telefon, Mail oder postalisch erfolgen. Kontaktadressen befinden sich auf der Rückseite dieser Bedienungsanleitung. -
Seite 30: Konformitätserklärung
11. EU-Konformitätserklärung Für das nachfolgend bezeichnete Erzeugnis 2106-00 – Power 24-3500 wird hiermit erklärt, dass es den grundlegenden Anforderungen entspricht, die in den nachfolgend bezeichneten Harmonisierungsrechtsvorschriften festgelegt sind: • RICHTLINIE 2014/30/EU DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 26. Februar 2014 zur Harmonisierung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische Verträglichkeit... - Seite 32 Sendung kann ansonsten nicht angenommen werden) Vielen Dank für Ihre Kooperation, Ihr Torqeedo Service Torqeedo Service Gilching: service@torqeedo.com T +49 - 8153 - 92 15 - 126 F +49 - 8153 - 92 15 - 329 Deutschland / Europa: Sie finden den nächsten Service-Standort auf www.torqeedo.com unter Service Center...
