Stuart SB2 Bedienungsanweisung Seite 8

❖ Ne jamais déplacer ou transporter l'appareil
lorsqu'il est en service ou connecté sur
l'alimentation électrique secteur.
❖ Veiller à ce que le disque de l'agitateur rotatif
soit bien équilibré par les tubes.
❖ L'énergie mécanique peut conduire au bris des
récipients en verre. Agir avec prudence.
❖ Veiller à ce qu'il y ait assez d'espace libre
autour de l'agitateur rotatif de façon à ce qu'il
ne vienne pas en contact avec quoi que ce
soit lorsqu'il est en service.
Fonctionnement
Déballer l'agitateur et la (les) pince(s) à
éprouvette correspondante(s). Assembler
l'appareil sur une surface dure et plane en
s'assurant qu'il y a assez de place pour permettre
la rotation du disque..
N.B. Conserver ces instructions en lieu sûr.

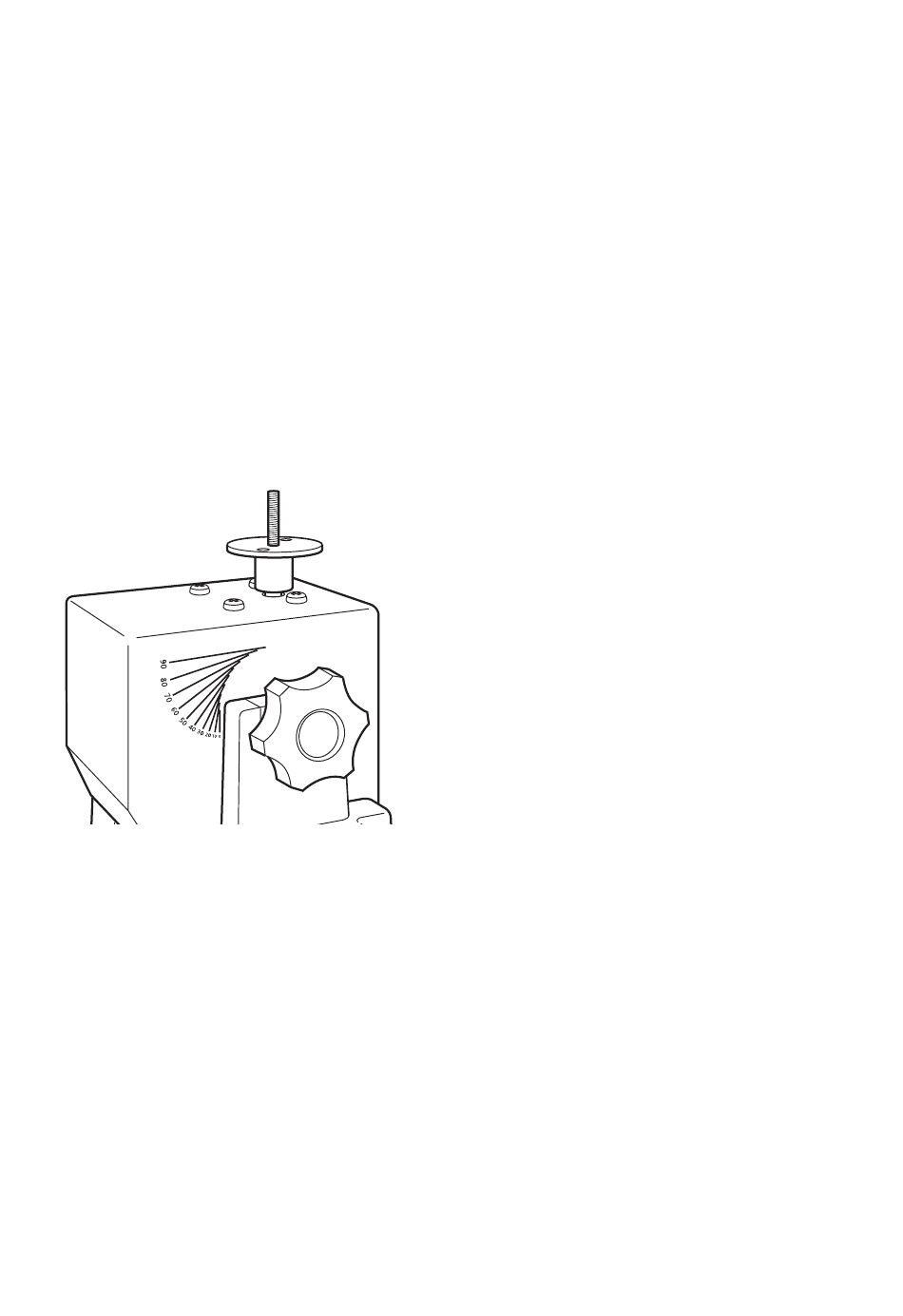

Fig. 3
Utiliser le système de réglage d'angle
(SB2 &SB3)
Desserrer le volant de réglage latéral droit en
tournant dans le sens inverse des aiguilles d'une
montre. En utilisant le bord de la partie principale
de l'agitateur comme guide, positionner la pince
en alignant la marque de l'angle voulu
parallèlement au bord (voir fig. 3). Serrer le volant
de réglage dans le sens des aiguilles d'une
montre pour bloquer à l'angle voulu.
SB2 Version vitesse constante
Charger la pince à éprouvette de manière à ce
qu'elle soit bien équilibrée.
Allumer l'unité à l'aide du commutateur On/Off
(Marche / Arrêt) (voir fig. 1). L'unité tourne à
une vitesse constante de 20 tours par minute.
6
(voir fig. 1 et 2)
Une fois que le mélange est terminé, éteindre
l'unité à l'aide du même commutateur et
décharger les éprouvettes.
Mettre l'appareil sous tension à l'aide de
l'interrupteur secteur Marche / Arrêt (voir fig. 1).
L'appareil va tourner à une vitesse constante de
20 tours/min. Une fois le mélange terminé,
mettre l'appareil hors tension à l'aide du même
interrupteur, et décharger les tubes.
SB3 Version vitesse variable
Charger la pince à éprouvette de manière à ce
qu'elle soit bien équilibrée.
Mettre l'appareil sous tension en appuyant sur la
molette de commande (voir fig. 2). L'afficheur
rouge va indiquer la vitesse réglée actuelle (le
point rouge de l'afficheur montre que la vitesse
de rotation, RPM, est sélectionnée). Cette vitesse
peut être ajustée en tournant la molette de
commande. Une fois la vitesse correcte affichée,
appuyer sur le bouton départ/arrêt pour démarrer
la rotation. La rotation peut être suspendue à
tout moment en appuyant sur le bouton départ /
arrêt.
Utilisation du minuteur (SB3 uniquement)
Pour pouvoir utiliser le minuteur, suspendre la
rotation et appuyer sur le bouton de mode. Le
point rouge de l'afficheur passe à la sélection du
temps, TIME. Sélectionner le temps de compte à
rebours souhaité à l'aide de la molette de
commande. Lorsque l'afficheur montre le temps
voulu en minutes, appuyer sur le bouton
départ/arrêt pour démarrer la rotation.
En fonctionnement, la rotation peut être
suspendue à tout moment en appuyant sur le
bouton marche/arrêt. Si l'on appuie de nouveau
sur ce bouton, la rotation va reprendre et le
minuteur va continuer son décompte. Lorsque le
minuteur atteint zéro, la rotation est
automatiquement suspendue et une alerte
sonore retentit. Les réglages d'affichage
reviennent aux dernières valeurs sauvegardées en
mémoire (voir la section Sauvegarde des valeurs
de vitesse / durée ci-dessous).
Pour désactiver le minuteur et revenir à la
rotation continue, sélectionner - - - dans
l'afficheur en mode minuteur.
Pour arrêter complètement l'agitateur rotatif,
enfoncer la molette de commande.
Sauvegarde des valeurs de vitesse / durée
Pour pouvoir sauvegarder une valeur de vitesse /
