Bandschalter – Schaltleisten – Schaltmatten – Lichtvorhänge
Informationsblatt
Wenn es die Abmessungen und Formen zulassen, sollte nur eine Matte eingesetzt werden. Vorzugsweise bieten
sich Matten in rechtwinkeligen Abmessungen an. Selbstverständlich können auch spezielle, den Erfordernissen
angepasste Matten z. B. in L- oder V-Form, mit Ausschnitten oder mehrere Matten in Reihe geschaltet (max. 5qm
an ein Auswertegerät) für die abzusichernde Fläche eingesetzt werden. Wenn möglich, sollten bei mehreren Matten
alle Matten die gleichen Abmessungen haben. Die Matten sollten quer zur Zugangsrichtung verlegt werden.
Mehr als zwei Reihen sollten vermieden werden, weil ansonsten das Anschlusskabel, von der Matte im inneren
Bereich, nicht nach außen geführt werden kann.

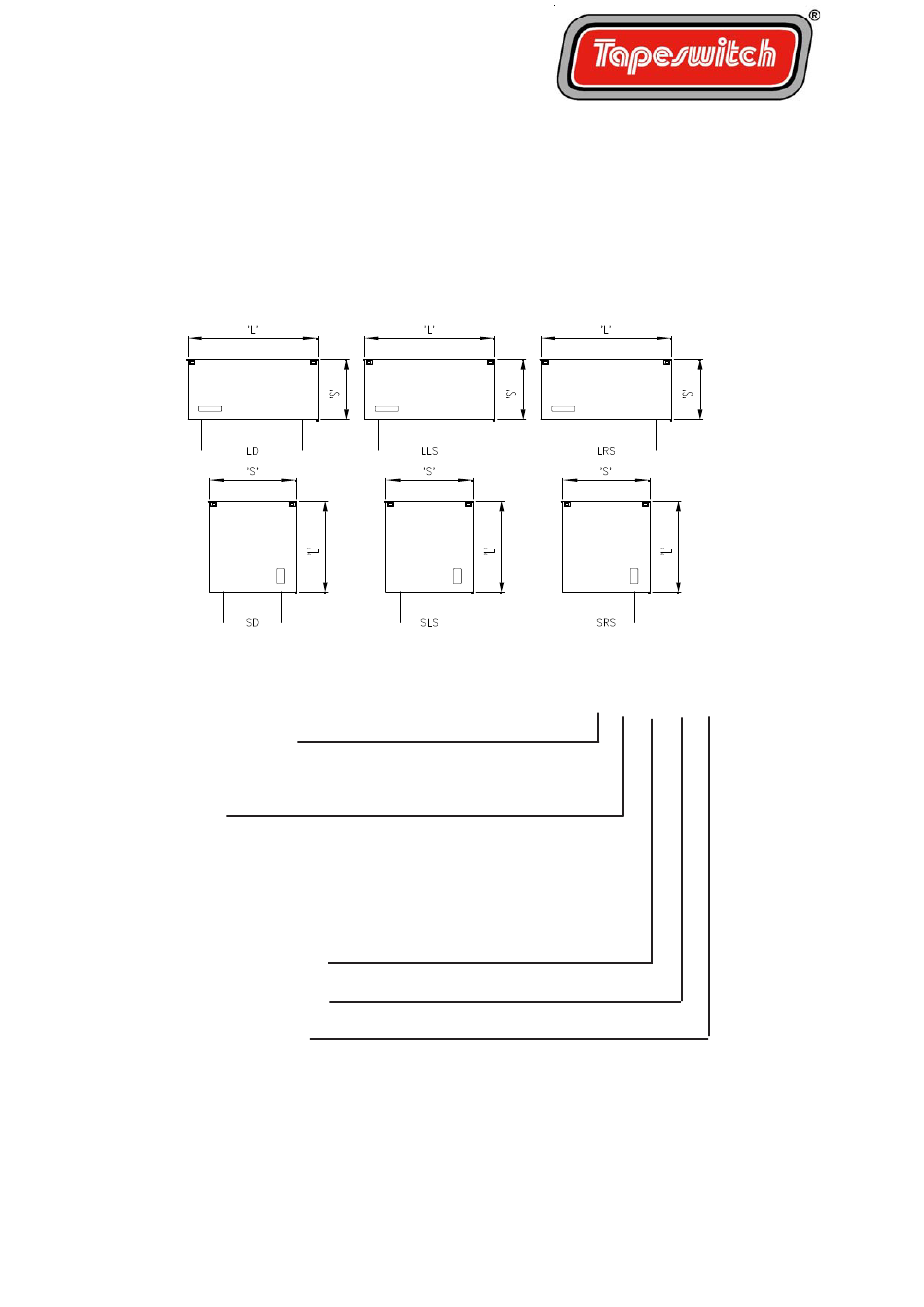

Anschlusskabel Abgangsposition
Bestell Code
Matte Typ z. B. CKP/S1
Seitliche Kante der Matte
SE- rechtwinklige Standardausführung
RE-Schrägkante Spezialausführung
Anschlusskabel
LD
= lange Kante, 2x2 adrig
SD
= kurze Kante, 2x2 adrig
LLS
= lange Kante, 1x4 adrig links
LRS = lange Kante, 1x4 adrig rechts
SLS = kurze Kante, 1x4 adrig links
SRS = kurze Kante, 1x4 adrig rechts
Länge der langen Seite (mm)
Länge der kurzen Seite (mm)
Anschlusskabellänge (mm)
z. B.: CKP/S1 / SE / LD / 1000 / 0500 / 2000
Tapeswitch GmbH
Tel: +49 5101 14490 Fax: +49 5101 14499
Walter-Bruch-Straße 13
e-mail: verkauf@tapeswitch.de
/ - / - / - / - / -
D-30982 Pattensen
Deutschland
web: www.tapeswitch.de
30.08.05
