Hinweise zur Paarung zwischen Innen- und Außeneinheit (Die Paarung wurde schon ab Werk durchgeführt, nur bei
Austausch Vorort ist dieser Schritt notwendig)
Vor der Inbetriebnahme müssen die Außeneinheit (Fingerabdruckleser) und die Inneneinheit (Control Unit 4000) ein
unverwechselbares Paar (Unicat) bilden. Hierfür muss der Tastschalter „Pairing" in der Inneneinheit solange betätigt werden,
bis die LED „Pairing" mehrere Sekunden lang dauerhaft leuchtet. Danach ist die Paarbildung abgeschlossen, an der Außeneinheit
leuchten dauerhaft alle drei LEDs, sofern noch keine Masterfinger eingelernt sind, ansonsten leuchtet nur die blaue LED.
Achtung: Wenn die Paarung nicht ordnungsgemäß durchgeführt wurde, blinken die rote LED der Außeneinheit sowie die LED
„Pairing" der Inneneinheit dauerhaft. Dieser Paarungsvorgang kann jederzeit wiederholt werden.
Korrekte Verbindung zwischen Innen- und Außeneinheit
Ist die Kabelverbindung zwischen Außen- und Inneneinheit OK, leuchtet die LED „Connection" in der Inneneinheit konstant.
„Connection" – LED leuchtet, wenn die Verbindung mit der Außeneinheit OK ist
„Pairing" – LED blinkt dauerhaft, wenn Außen- und Inneneinheit noch nicht gepaart sind
To Do: Taster für ca. 3 Sekunden drücken (haltend): löst Paarung aus
„Delete" – LED leuchtet während eines Löschvorganges
Taster für ca. 3 Sekunden drücken (haltend): löscht alle Fingerabdrücke (auch Masterfinger)

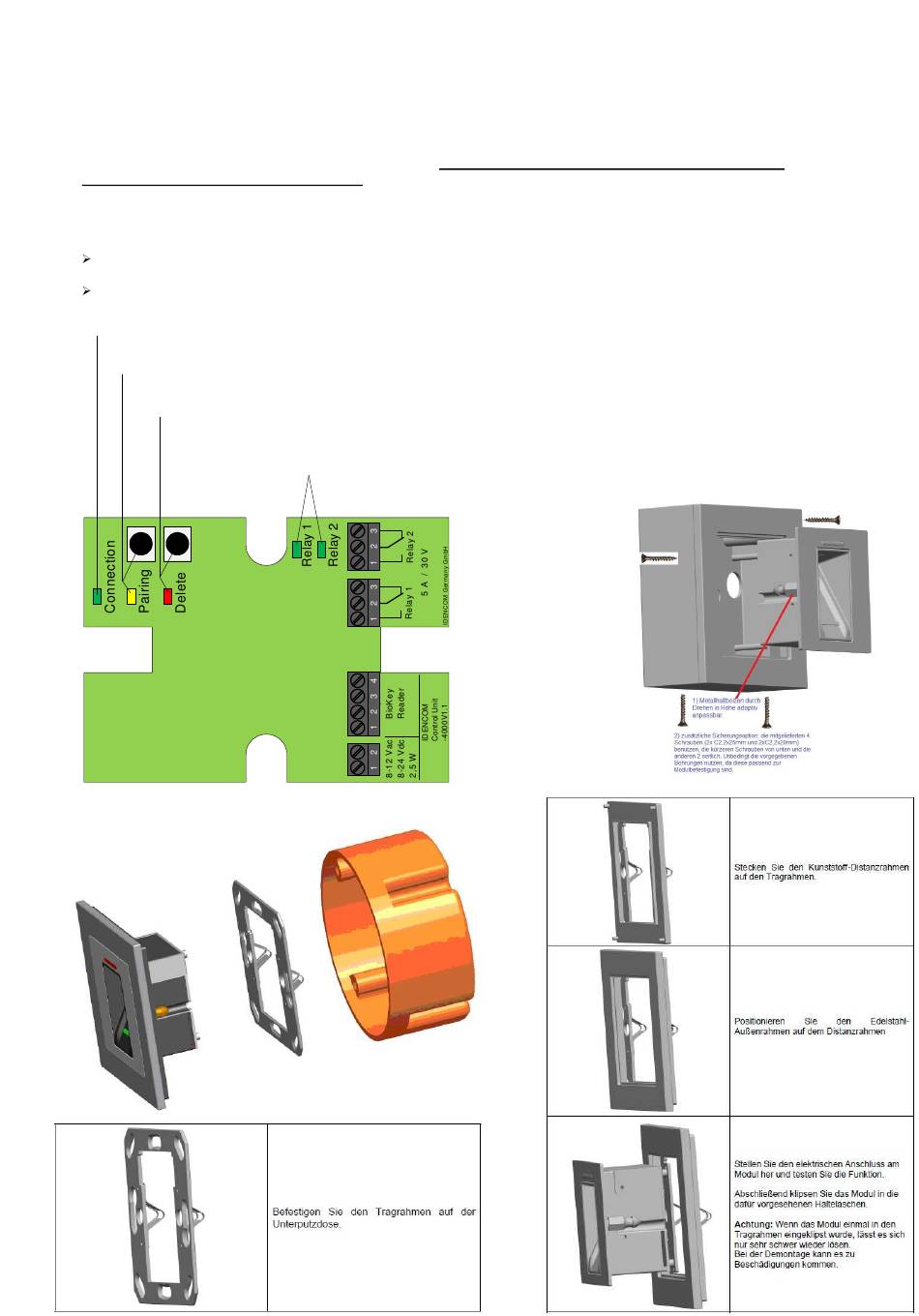

Abb. Control Unit 4000 (Inneneinheit)
Abb. : Montage Hinweise beim Unterputz und Aufputz
„Relay 1", „Relay 2": LEDs leuchten während das jeweilige Relais betätigt wird
Relais 2
Relais 1
Außeneinheit
Spannungsversorgung
