Wichtige Hinweise: Die BioKey Control Unit- 4000 (im Innenbereich) hat zwei Relais mit potentialfreiem Kontakt. Je nach
Ausführung der elektronischen Öffnungssysteme (E-Öffner oder Motorschloss) werden in der Abbildung 2 und 3 die zwei typischen
Anschlussbeispiele dargestellt. Das Anschlussbeispiel (Abb. 3) für Motorschlösser gilt nur für die Modelle von GU A-Öffner, KFV
Genius und Winkhaus (STV-EAV, Blue Motion), MACO und Roto Frank Motorschloss. Für den FUHR Motorschloss sollte die
Einklemme 1 von dem Relais zum Minus (statt zum Plus) angezogen werden.
*)
Netzteil
8 – 12 V AC
oder
8 – 24 V DC
*)
Elektrische Mindestleistung, Netzteil:
2 W für das BioKey New Line plus die Leistung, die der Türöffner benötigt.

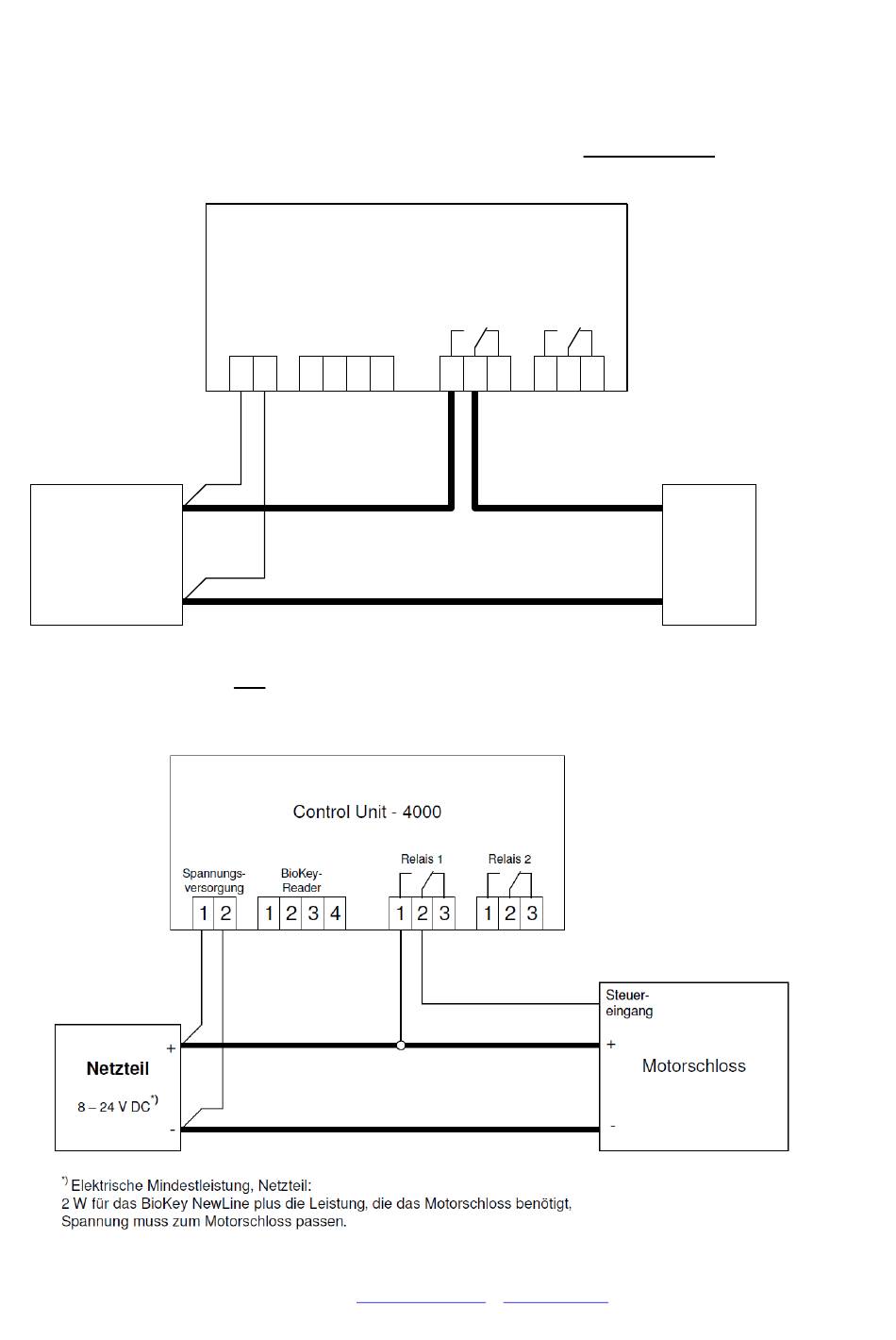

Abb. 2 Anschlussbeispiel für elektrischen Türöffner
Abb. 3 Anschlussbeispiel für elektrisches Motorschloss
IDENCOM Germany GmbH, Schillerstr. 56-58, 10627 Berlin, Germany
Tel. +49-30-398839 310, Fax. +49-30-398839 318 E-Mail:
IDENCOM Germany GmbH-July 15– Printed in Germany- All rights reserved
BioKey® is a registered trademark of IDENCOM AG (Schweiz / Switzerland). All other names are the property of there respective owners.
Control Unit - 4000
Spannungs-
BioKey-
versorgung
Reader
1 2
1 2 3 4
support@idencom.com
Relais 1
Relais 2
1 2 3
1 2 3
www.idencom.com
Türöffner
