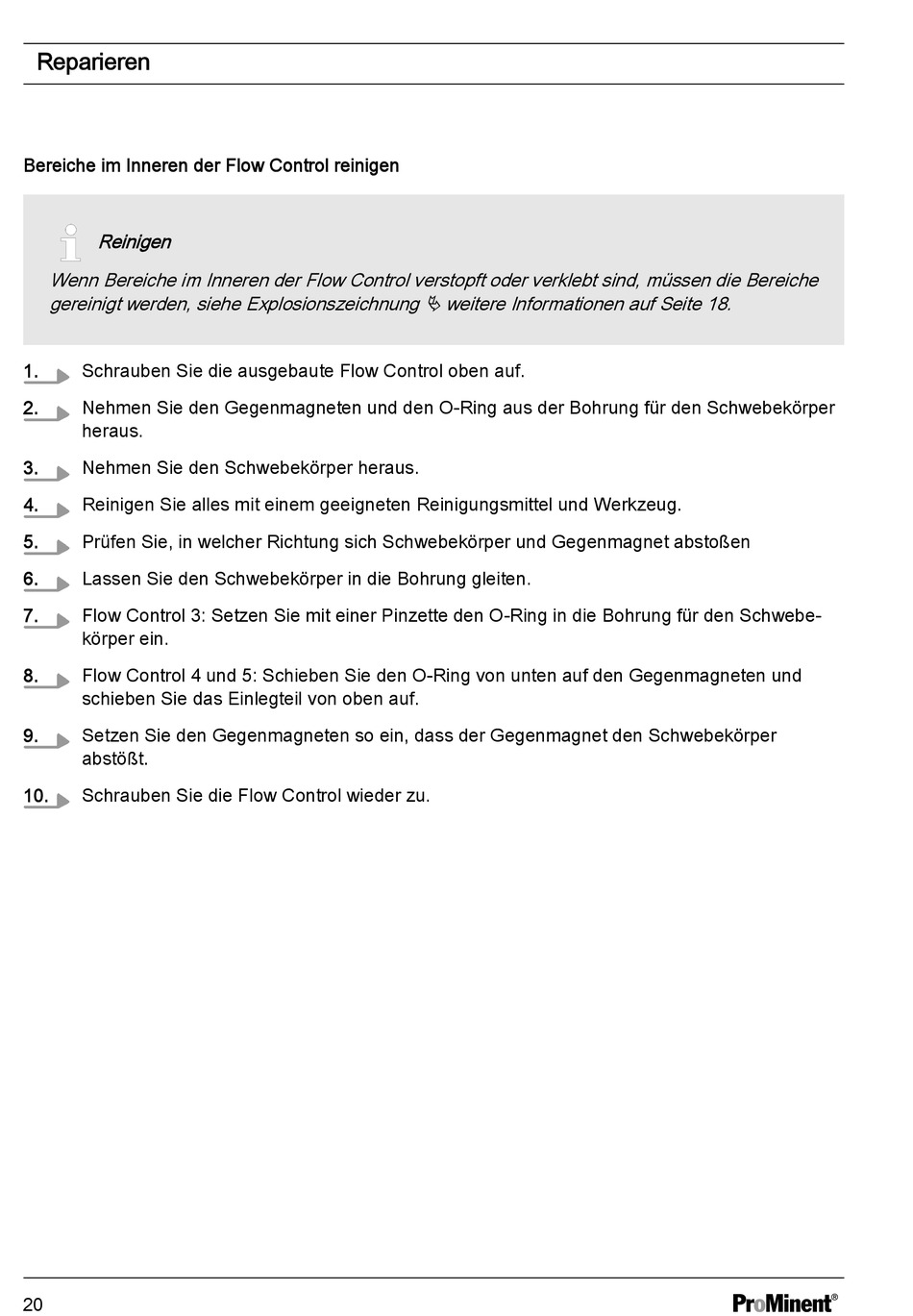

ProMinent Flow Control 3 Betriebsanleitung Seite 20

Reparieren
Bereiche im Inneren der Flow Control reinigen
Reinigen
Wenn Bereiche im Inneren der Flow Control verstopft oder verklebt sind, müssen die Bereiche
gereinigt werden, siehe Explosionszeichnung Ä weitere Informationen auf Seite 18.
1. Schrauben Sie die ausgebaute Flow Control oben auf.
2. Nehmen Sie den Gegenmagneten und den O-Ring aus der Bohrung für den Schwebekörper
heraus.
3. Nehmen Sie den Schwebekörper heraus.
4. Reinigen Sie alles mit einem geeigneten Reinigungsmittel und Werkzeug.
5. Prüfen Sie, in welcher Richtung sich Schwebekörper und Gegenmagnet abstoßen
6. Lassen Sie den Schwebekörper in die Bohrung gleiten.
7. Flow Control 3: Setzen Sie mit einer Pinzette den O-Ring in die Bohrung für den Schwebe‐
körper ein.
8. Flow Control 4 und 5: Schieben Sie den O-Ring von unten auf den Gegenmagneten und
schieben Sie das Einlegteil von oben auf.
9. Setzen Sie den Gegenmagneten so ein, dass der Gegenmagnet den Schwebekörper
abstößt.
10. Schrauben Sie die Flow Control wieder zu.
20
