Geräteübersicht und Funktionsbeschreibung
4 Geräteübersicht und Funktionsbeschreibung
1
2
3

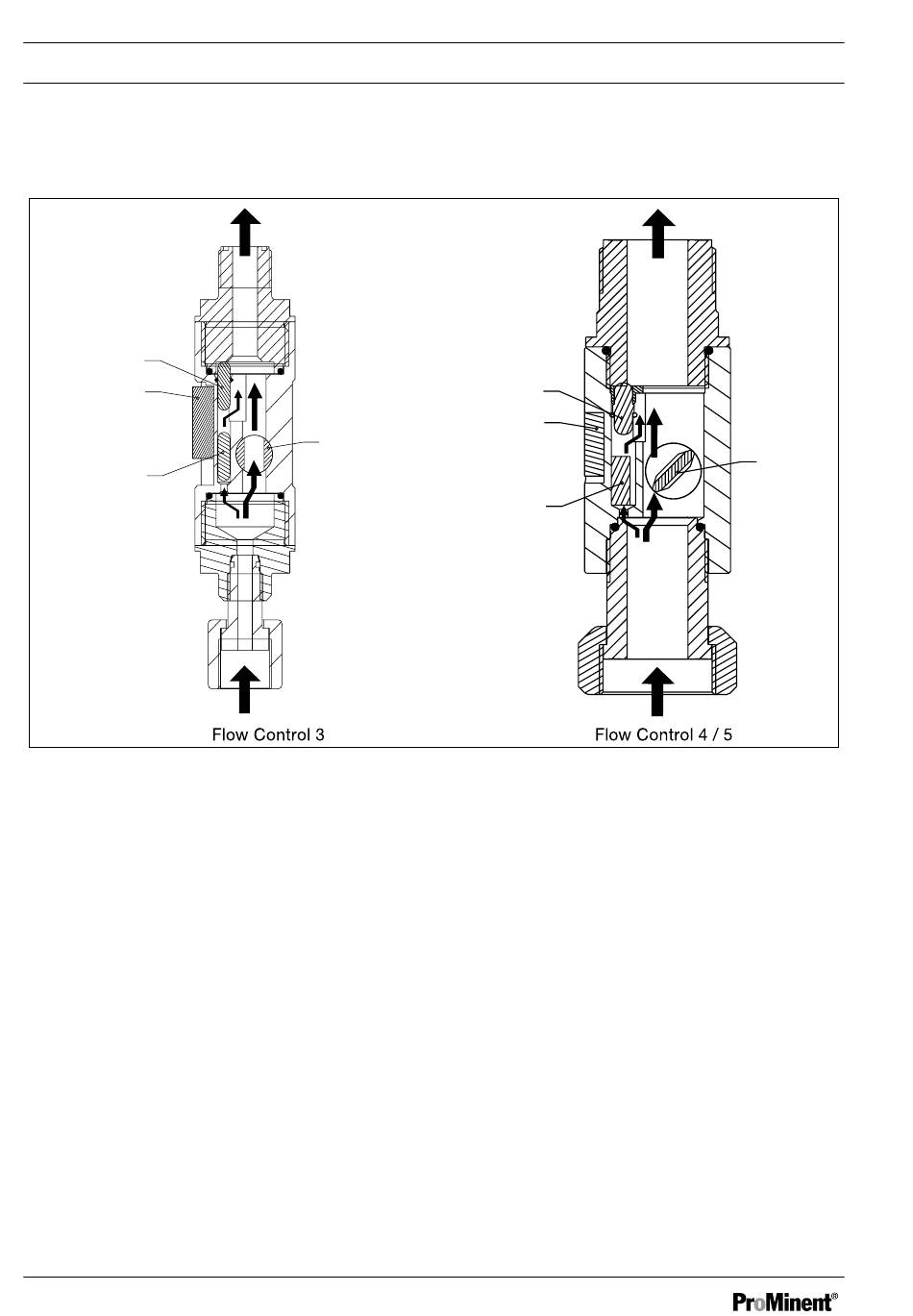

Abb. 1: Geräteübersicht
1. Gegenmagnet
2. Reedkontakt
Die Dosierüberwachung „Flow Control" besteht prinzipiell aus einem Rohr mit Schwebekörper (3)
und einem Bypass mit einstellbarem Querschnitt. Mit dem einstellbaren Abstimmventil (Drehknopf)
lässt sich die "Flow Control" auf das Hubvolumen der Dosierpumpe abstimmen, die Ansprechemp‐
findlichkeit wird angepasst.
Bei dieser Bauart der Dosierüberwachung gibt es immer einen Durchfluss, da nicht die Bohrung mit
dem Schwebekörper verengt wird, sondern nur der Bypass.
12
4
3. Schwebekörper
4. Abstimmventil (Drehknopf)
1
2
3
4
A2236
